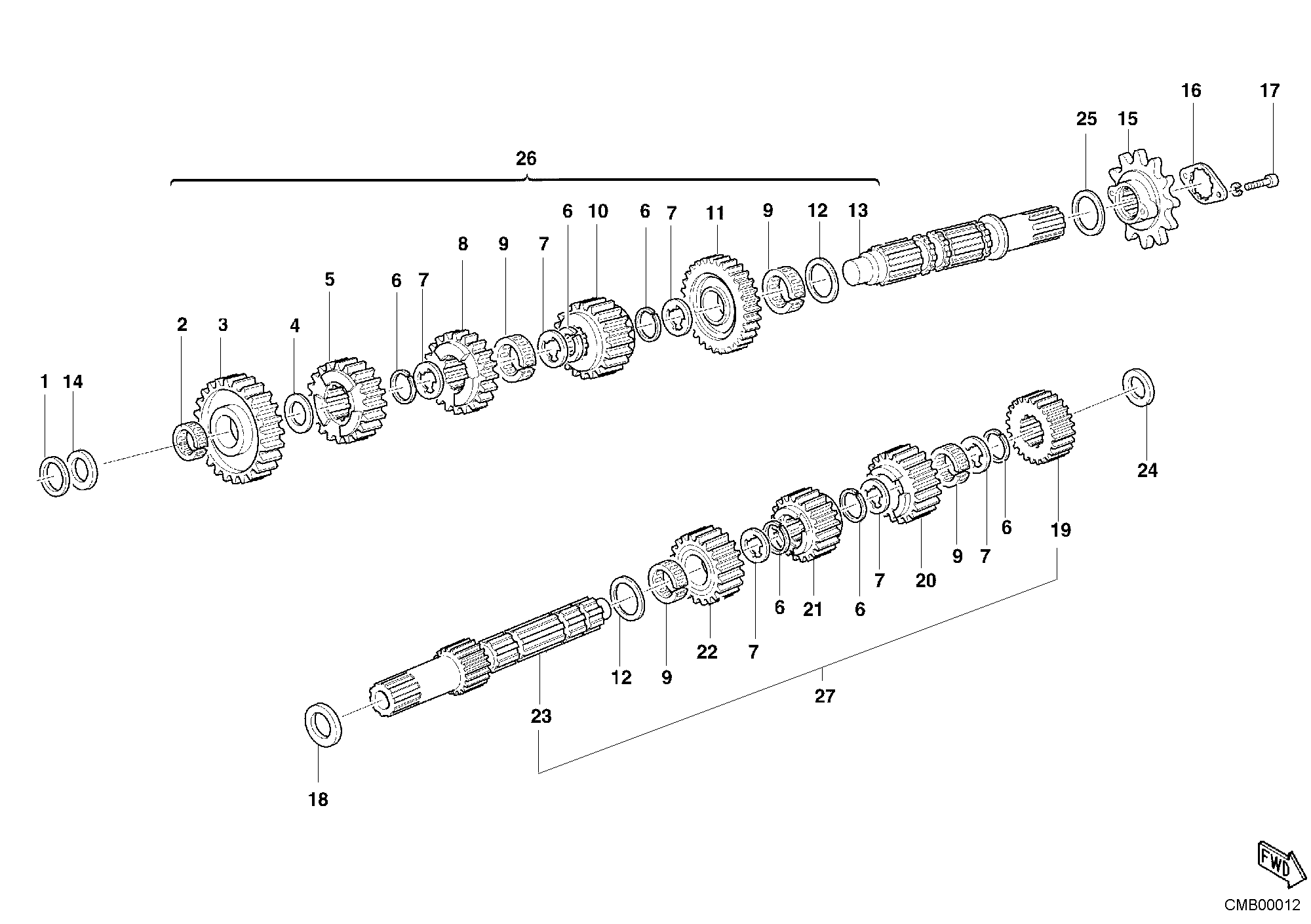

36 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 067016183 | Rondelle de butée 17.2X32X0,8 | 1 |
| 1 | 067016184 | Rondelle de butée 17.2X32X1 | 1 |
| 1 | 067016185 | Rondelle de butée 17.2X32X1.2 | 1 |
| 2 | 764020003 | Cage à aiguilles | 1 |
| 3 | 17210151A | Engrenage entraine 1Ere vitesse D40 | 1 |
| 4 | 067016155 | Rondelle de butée 1 mm | 1 |
| 5 | 17210181A | Engrenage entraine 4Me vitesse D29 | 1 |
| 6 | 067016145 | Anneau arrêt | 6 |
| 7 | 85610011A | Rondelle 0,5 mm | 6 |
| 8 | 17210171A | Engrenage entraine 3Me vitesse D32 | 1 |
| 9 | 70140051A | Roulement à aiguilles | 4 |
| 10 | 17210191A | Engrenage entraine 5Me vitesse D28 | 1 |
| 11 | 17210161A | Engrenage entraine 2Me vitesse D36 | 1 |
| 12 | 067016150 | Rondelle de butée 0,5 mm | 2 |
| 13 | 14910291A | Arbre secondaire | 1 |
| 14 | 71310141A | Rondelle de butée 20,3X32X1.5 | 1 |
| 15 | 449A0433A | Pignon chaîne D15 | 1 |
| 16 | 82610111A | Plaque fixation pignon | 1 |
| 17 | 8A0067997 | Vis te M5X0,8X16 ch8 | 2 |
| 18 | 015016030 | Rondelle de butée 25.2X32.5 | 1 |
| 18 | 025147050 | Rondelle de butée 25.2X32.5X1 | 1 |
| 18 | 050447050 | Rondelle de butée 25.2X32.5 | 1 |
| 19 | 067016023 | Engrenage menant 2Me vitesse D21 | 1 |
| 20 | 17210141A | Engrenage menant 5Me vitesse D39 | 1 |
| 21 | 17210121A | Engrenage menant 3Me vitesse D24 | 1 |
| 22 | 17210131A | Engrenage menant 4Me vitesse D27 | 1 |
| 23 | 14910281B | Arbre primaire D16 | 1 |
| 24 | 067016163 | Rondelle de butée 20,3X32X1.8 | 1 |
| 24 | 067016164 | Rondelle de butée 20,3X32X2 | 1 |
| 24 | 067016165 | Rondelle de butée 20,3X32X2.2 | 1 |
| 25 | 067016170 | Rondelle de butée 0,8 mm | 1 |
| 25 | 067016171 | Rondelle de butée 1.0 mm | 1 |
| 25 | 067016172 | Rondelle de butée 1.2 mm | 1 |
| 25 | 85211051AG | Rondelle de butée 0,7 mm | 1 |
| 26 | 15020521A | Arbre secondaire complet | 1 |
| 27 | 15020511B | Arbre primaire complet | 1 |
