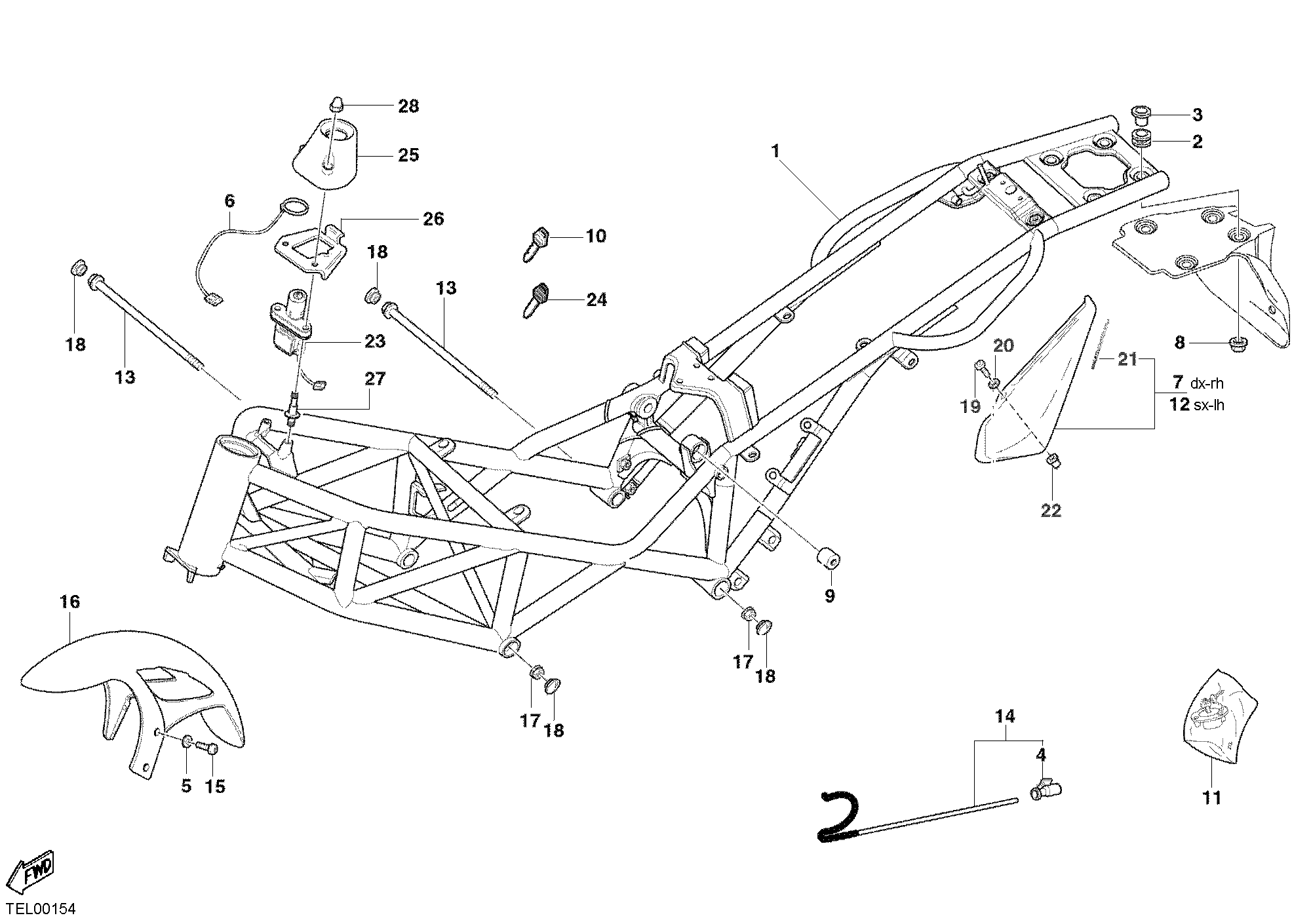

Cadre - 620 2003 | Ducati Store

—

— — — —

Se monte aussi sur…

Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.

Liste imprimable des références de ce plan

Repère	Référence	Désignation	Qté
1	47010562AD	Cadre	1
1	47010563AA	Cadre gris metallique	1
1	47010563AB	Cadre noir	1
2	76410291A	Caoutchouc	4
3	000044099	Entretoise 8X6.2X8.5	4
4	76410151B	Caoutchouc	1
5	85610421A	Rondelle en nylon 6X12X0,5	4
6	51840041B	Antenne immobilizer	1
7	48210421AA	Panneau latéral droit	1
7	48210601AA	Panneau latéral droit	1
7	48210621A	Panneau latéral droit	1
7	48210791A	Panneau latéral droit	1
8	729906FN1	Écrou M6	4
9	75010601A	Écrou speciale M12X1,5	1
10	59840181A	Clef eblanche	1
11	59820301A	Jeu serrure	1
12	48210431AA	Panneau latéral gauche	1
12	48210631A	Panneau latéral gauche	1
12	48210801A	Panneau latéral gauche	1
13	77912131A	Vis	2
14	11720491A	Tige	1
15	77250231A	Vis M6X20	4
16	56410291BA	Garde-Boue avant rouge	1
16	56410291BC	Garde-Boue avant	1
16	56410291BE	Garde-Boue avant	1
16	56410291BF	Garde-Boue avant noir dark	1
16	56410291BG	Garde-Boue avant gris fonce'	1
16	56410291BR	Garde-Boue avant	1
16	56410291BT	Garde-Boue avant noir	1
17	74840021A	Écrou M12	2
18	87210261A	Bouchon 24 mm	4
19	77510021A	Vis M5X18	4
20	000063161	Rondelle en nylon 11X5.2X0,5	4
21	43611141A	Decalcomanie Ducati Monster 620I.E.	2
21	43611161A	Decalcomanie Ducati Monster 620Si.E.	2
21	43611221A	Decalcomanie Ducati Monster 620 dark	2
22	85040821A	Insertion fileté	4
23	65240061A	Commutateur À clé (avec la clé)	1
24	59840161A	Clé vierge avec transpondeur	1
25	24610602A	Couvercle contacteur D'Allumage	1
26	82712111A	Support contacteur allumage	1
27	77912211A	Vis special	2
28	74940021A	Écrou autobloquant M6	2
