Pincez pour zoomer · touchez une pièce

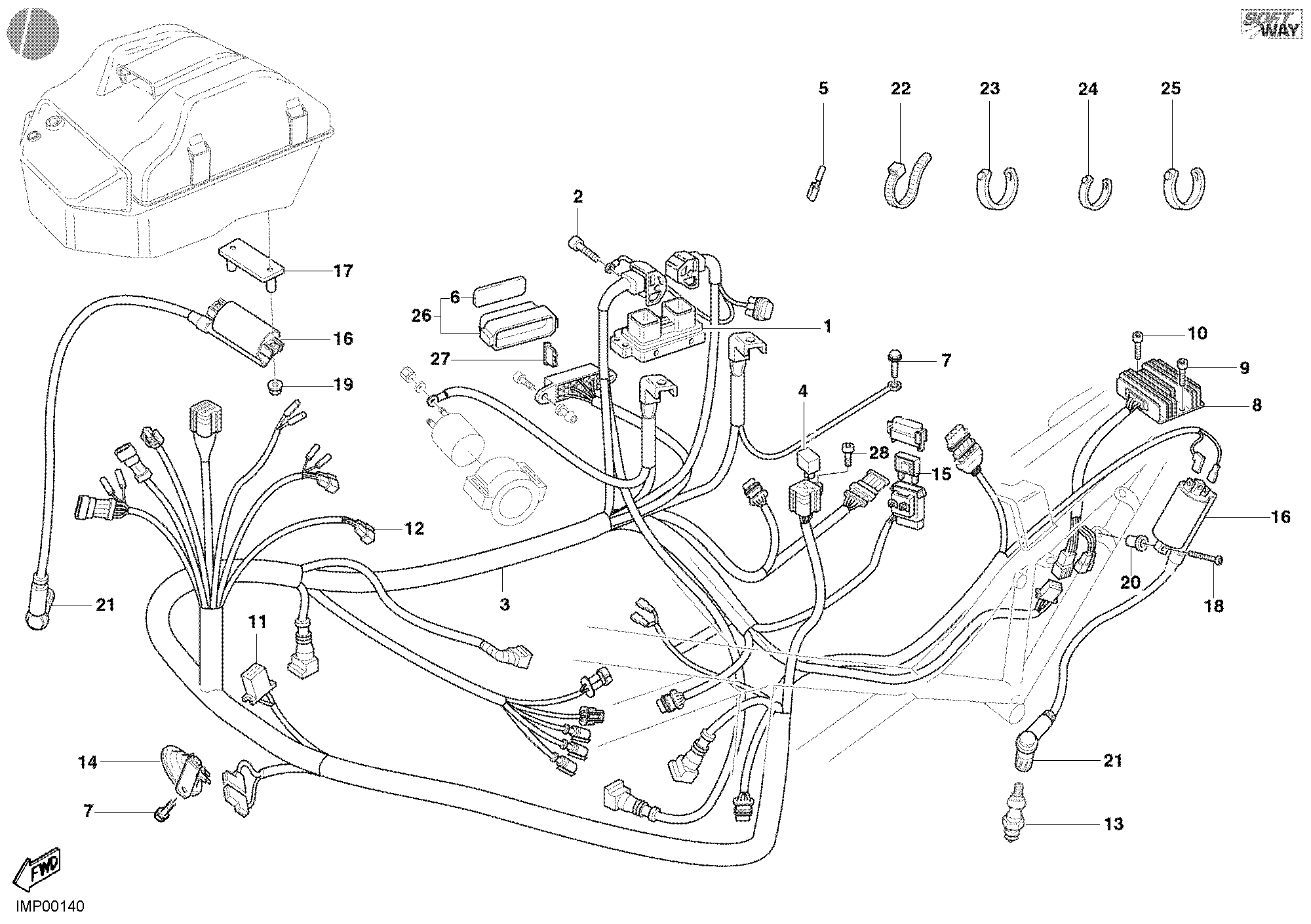

39 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 28640711A | Centrale contrôle moteur | 1 |
| 1 | 28640711B | Centrale contrôle moteur | 1 |
| 2 | 77150722B | Vis | 2 |
| 3 | 51011791A | Faisceau de fils | 1 |
| 3 | 51011794A | Faisceau de fils | 1 |
| 4 | 54140031A | Relais siemens A-303/B1008 | 2 |
| 4 | 54140071A | Relais | 2 |
| 5 | 000066527 | Connecteur femelle | 4 |
| 6 | 43312521D | Decalcomanie tabelle fusibles | 1 |
| 6 | 43312771B | Decalcomanie tabelle fusibles | 1 |
| 7 | 77250081A | Vis | 2 |
| 8 | 54040101A | Régulateur de tension | 1 |
| 9 | 60N102509 | Vis tête hexagonale creuse M6X20 | 1 |
| 10 | 77150732B | Vis M6X40 | 1 |
| 11 | 000056803 | Connecteur | 1 |
| 12 | 800066526 | Connecteur à 6 voies | 1 |
| 13 | 67090071A | Bougie champion Ra4Hc | 2 |
| 14 | 51640031B | Avertisseur sonore | 1 |
| 15 | 38940141A | Fusible 40A | 1 |
| 16 | 38040041B | Bobine D'Allumage | 2 |
| 17 | 82712361A | Plaquette | 1 |
| 18 | 77510131A | Vis tbei 5X25 | 2 |
| 19 | 74950021A | Ecrou | 2 |
| 20 | 000063150 | Insertion fileté | 2 |
| 21 | 67210131A | Capuchon porte buje | 2 |
| 22 | 74110121A | Collier caoutchouc 62Mm | 3 |
| 23 | 069191030 | Collier | 37 |
| 24 | 74140381A | Collier | 7 |
| 25 | 734305N01 | Rondelle | 3 |
| 26 | 24610611A | Couvercle fusibile | 1 |
| 26 | 24610611D | Couvercle fusibile | 1 |
| 27 | 38940061A | Fusible 3A | 1 |
| 27 | 38940071A | Fusible 7.5à | 1 |
| 27 | 38940081A | Fusible 15A | 1 |
| 27 | 38940101A | Fusible 30A | 1 |
| 27 | 38940131A | Fusible 20A | 1 |
| 27 | 38940151A | Fusibile 5A | 1 |
| 27 | 38940161A | Fusible 10A | 2 |
| 28 | 77150402B | Vis M5X14 | 1 |
