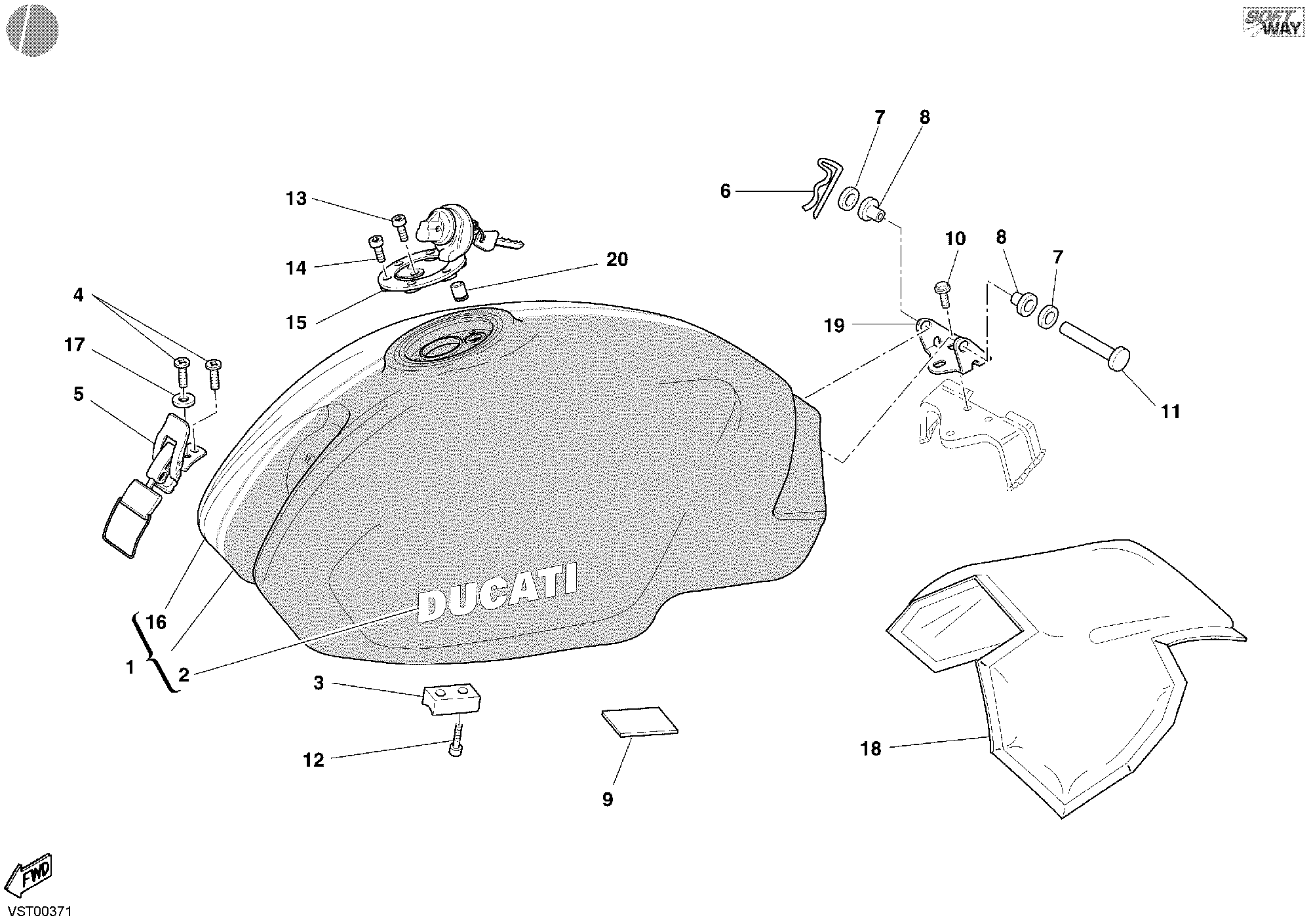

20 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 58610441BY | Réservoir carburant | 1 |
| 2 | 43611481A | Embleme Ducati blanc | 2 |
| 3 | 86610401A | Tampon | 2 |
| 4 | 77750197E | Vis tspei M4X10 7 | 2 |
| 5 | 76040061B | Crochet | 1 |
| 6 | 000062705 | Goupille | 1 |
| 7 | 80C005893 | Rondelle 17X8.3X.0,6 | 2 |
| 8 | 71210132A | Douille | 2 |
| 9 | 43312791A | Etiquette precaution tuyau | 1 |
| 10 | 60N102504 | Vis tcei M6X1.00X10 | 6 |
| 11 | 82110282B | Pivot | 1 |
| 12 | 77950041A | Vis | 4 |
| 13 | 77150402B | Vis M5X14 | 1 |
| 14 | 77150457E | Vis M5X25 | 3 |
| 15 | 89540012A | Bouchon réservoir carburant | 1 |
| 16 | 43611471A | Filet blanc | 1 |
| 17 | 85250191A | Rondelle 5X15X1,5 | 1 |
| 18 | 48610561A | Panneau de protection thermique | 1 |
| 19 | 83012071A | Support réservoir | 1 |
| 20 | 79110391A | Joint | 1 |
