Pincez pour zoomer · touchez une pièce

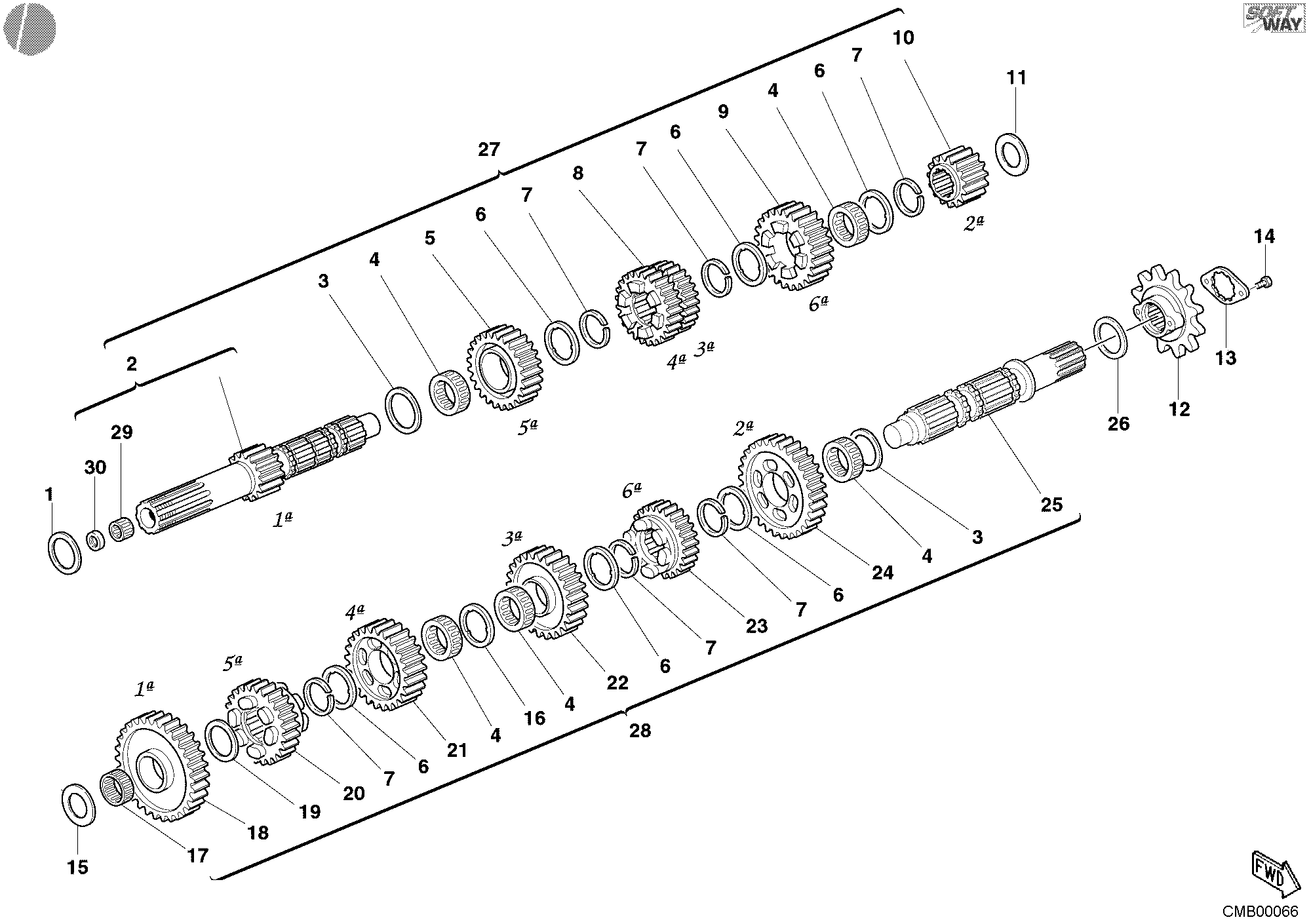

49 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 025147050 | Rondelle de butée 25.2X32.5X1 | 1 |
| 1 | 025147054 | Rondelle de butée 25.2X32.5X1.2 | 1 |
| 1 | 85211081AH | Rondelle de butée 25.2X32.5X0,9 | 1 |
| 1 | 85211081AL | Rondelle de butée 25.2X32.5X1.1 | 1 |
| 1 | 85211081AN | Rondelle de butée 25.2X32.5X1.3 | 1 |
| 2 | 14910331A | Arbre primaire D13 | 1 |
| 3 | 067016150 | Rondelle de butée 0,5 mm | 2 |
| 4 | 70140051A | Roulement à aiguilles | 5 |
| 5 | 17211101A | Engrenage conducteur 5Eme vissse | 1 |
| 6 | 85610011A | Rondelle 0,5 mm | 6 |
| 7 | 067016145 | Anneau arrêt | 6 |
| 8 | 17211091A | Engrenage menant 3Eme/4Eme D21/23 | 1 |
| 9 | 17211111A | Engrenage menant 6Eme vitesse | 1 |
| 10 | 17211081A | Engrenage conducteur 2Eme vissse | 1 |
| 11 | 067016163 | Rondelle de butée 20,3X32X1.8 | 1 |
| 11 | 067016184 | Rondelle de butée 17.2X32X1 | 1 |
| 11 | 71310141A | Rondelle de butée 20,3X32X1.5 | 1 |
| 11 | 71310141B | Rondelle de butée 20,3X32X1.7 | 1 |
| 11 | 71310141E | Rondelle de butée 20,3X32X1.6 | 1 |
| 11 | 71310141F | Rondelle de butée 20,3X32X1.9 | 1 |
| 12 | 449A0432A | Pignon chaîne D15 | 1 |
| 13 | 82610111A | Plaque fixation pignon | 1 |
| 14 | 8A0067997 | Vis te M5X0,8X16 ch8 | 2 |
| 15 | 067016164 | Rondelle de butée 20,3X32X2 | 1 |
| 15 | 067016165 | Rondelle de butée 20,3X32X2.2 | 1 |
| 15 | 067016184 | Rondelle de butée 17.2X32X1 | 1 |
| 15 | 067016185 | Rondelle de butée 17.2X32X1.2 | 1 |
| 15 | 71310111A | Rondelle de butée 17.2X32X2.3 | 1 |
| 15 | 71310141A | Rondelle de butée 20,3X32X1.5 | 1 |
| 15 | 71310141E | Rondelle de butée 20,3X32X1.6 | 1 |
| 16 | 85610311A | Rondelle 0,5 mm | 1 |
| 17 | 764020002 | Roulement à aiguilles | 1 |
| 18 | 17211121A | Engrenage entraine 1Ere vissse | 1 |
| 19 | 067016155 | Rondelle de butée 1 mm | 1 |
| 20 | 17211161A | Engrenage entraine 5Eme vitesse D22 | 1 |
| 21 | 17211151A | Engrenage entraine 4Eme vitesse D26 | 1 |
| 22 | 17211141A | Engrenage entraine 3Eme vitesse D28 | 1 |
| 23 | 17211171A | Engrenage entraine 6Eme vitesse D24 | 1 |
| 24 | 17211131A | Engrenage entraine 2Eme vitesse D30 | 1 |
| 25 | 14910341A | Arbre secondaire | 1 |
| 26 | 067016170 | Rondelle de butée 0,8 mm | 1 |
| 26 | 067016171 | Rondelle de butée 1.0 mm | 1 |
| 26 | 85211051AB | Rondelle de butée 0,9 mm | 1 |
| 26 | 85211051AD | Rondelle de butée 1.1 mm | 1 |
| 26 | 85211051AG | Rondelle de butée 0,7 mm | 1 |
| 27 | 15020611A | Arbre primaire complet | 1 |
| 28 | 15020621A | Arbre secondaire complet | 1 |
| 29 | 70250441A | Roulement à aiguilles | 1 |
| 30 | 93040491A | Bague D'Etancheite 8X12X3 9 | 1 |
