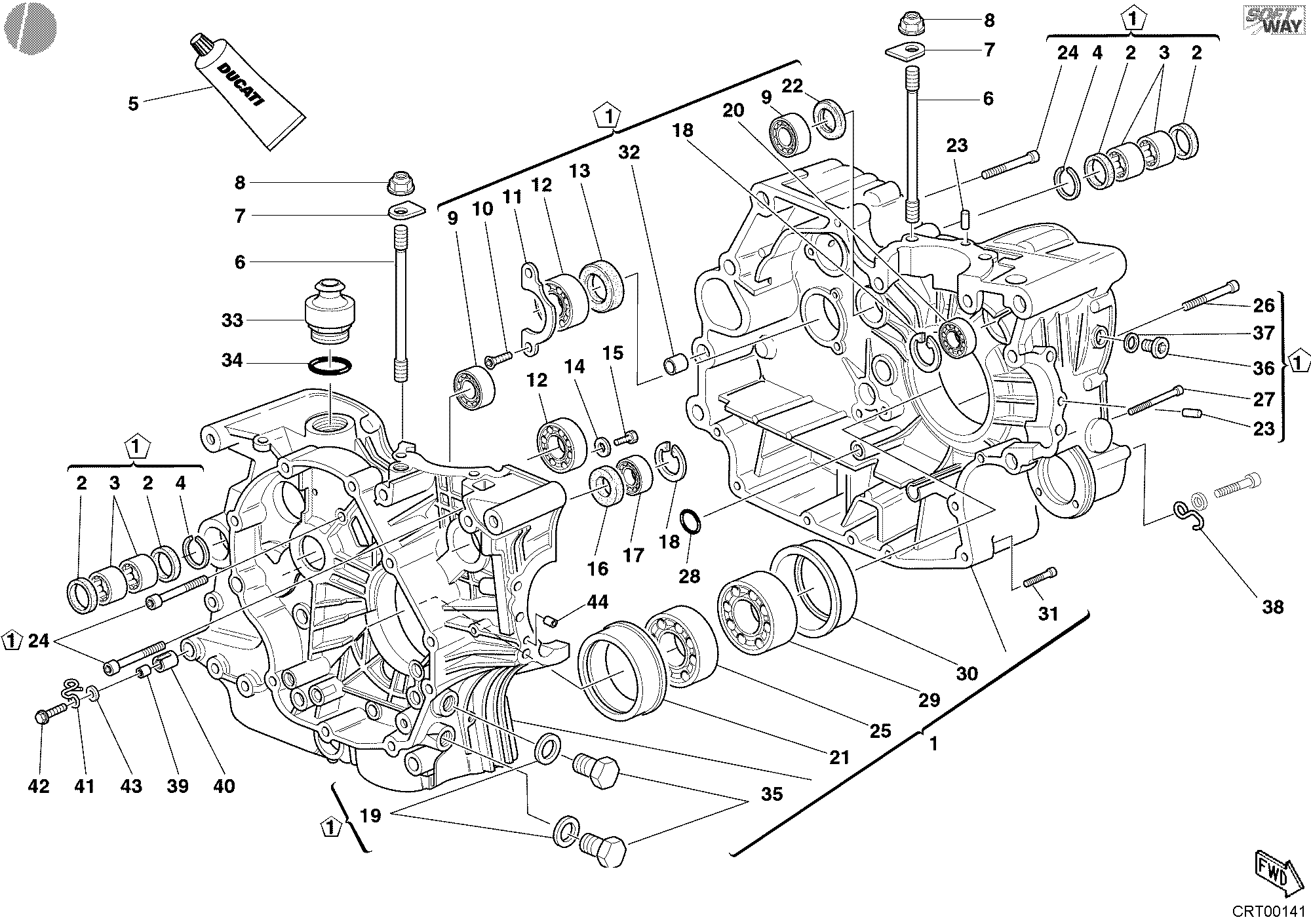

44 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 22520761A | Carter moteur | 1 |
| 2 | 075549265 | Bague D'Etancheite | 4 |
| 3 | 764000004 | Roulement à aiguilles | 4 |
| 4 | 762662668 | Anneau arrêt | 2 |
| 5 | 942470014 | Colle liquide | 1 |
| 6 | 037749270 | Goujon fixation cylindre culasse | 8 |
| 7 | 85610251A | Rondelle, speciale | 8 |
| 8 | 067092010 | Écrou bride M10 | 8 |
| 9 | 757911747 | Roulement à rouleaux Nj203Ecp | 2 |
| 10 | 720941616 | Vis tspei M6X12 | 2 |
| 11 | 036749275 | Plaque arrêt | 1 |
| 12 | 751202567 | Roulement | 2 |
| 13 | 066049268 | Bague D'Etancheite | 1 |
| 14 | 71311401A | Entretoise | 2 |
| 15 | 60N101079 | Vis te M6X1.00X16 | 2 |
| 16 | 937851830 | Bague D'Etancheite | 1 |
| 17 | 757941542 | Roulement | 1 |
| 18 | 735033380 | Circlip | 2 |
| 19 | 42020064A | Joint aluminium | 2 |
| 20 | 70250081A | Roulement à billes 6003 tn9 C3 | 1 |
| 21 | 71010691A | Douille | 1 |
| 22 | 46340011A | Bague étanchéité | 1 |
| 23 | 001152010 | Goujon de référence | 2 |
| 24 | 77151362B | Vis | 6 |
| 25 | 70240201A | Roulement | 1 |
| 26 | 77910291A | Vis special | 1 |
| 27 | 77150802B | Vis M6X75 | 1 |
| 28 | 938270114 | Joint torique | 1 |
| 29 | 751913380 | Roulement 35X72X17 | 1 |
| 30 | 71010701A | Douille | 1 |
| 31 | 77150722B | Vis | 5 |
| 32 | 71110951A | Goujon de référence | 2 |
| 33 | 59310031B | Soupape reniflard | 1 |
| 34 | 938233156 | Joint torique 39.34X2.62 | 1 |
| 35 | 066549365 | Bouchon | 2 |
| 36 | 77911821A | Vis speciale M12X1 | 1 |
| 37 | 42020062A | Joint aluminium | 1 |
| 38 | 82911341A | Bague | 1 |
| 39 | 71110721A | Douille conique | 1 |
| 40 | 71010321A | Entretoise | 1 |
| 41 | 82912751A | Bague | 1 |
| 42 | 000062729 | Vis te M6X1.00X25 ch8 | 1 |
| 43 | 734306N01 | Rondelle | 1 |
| 44 | 71111281A | Goujon de référence | 2 |
