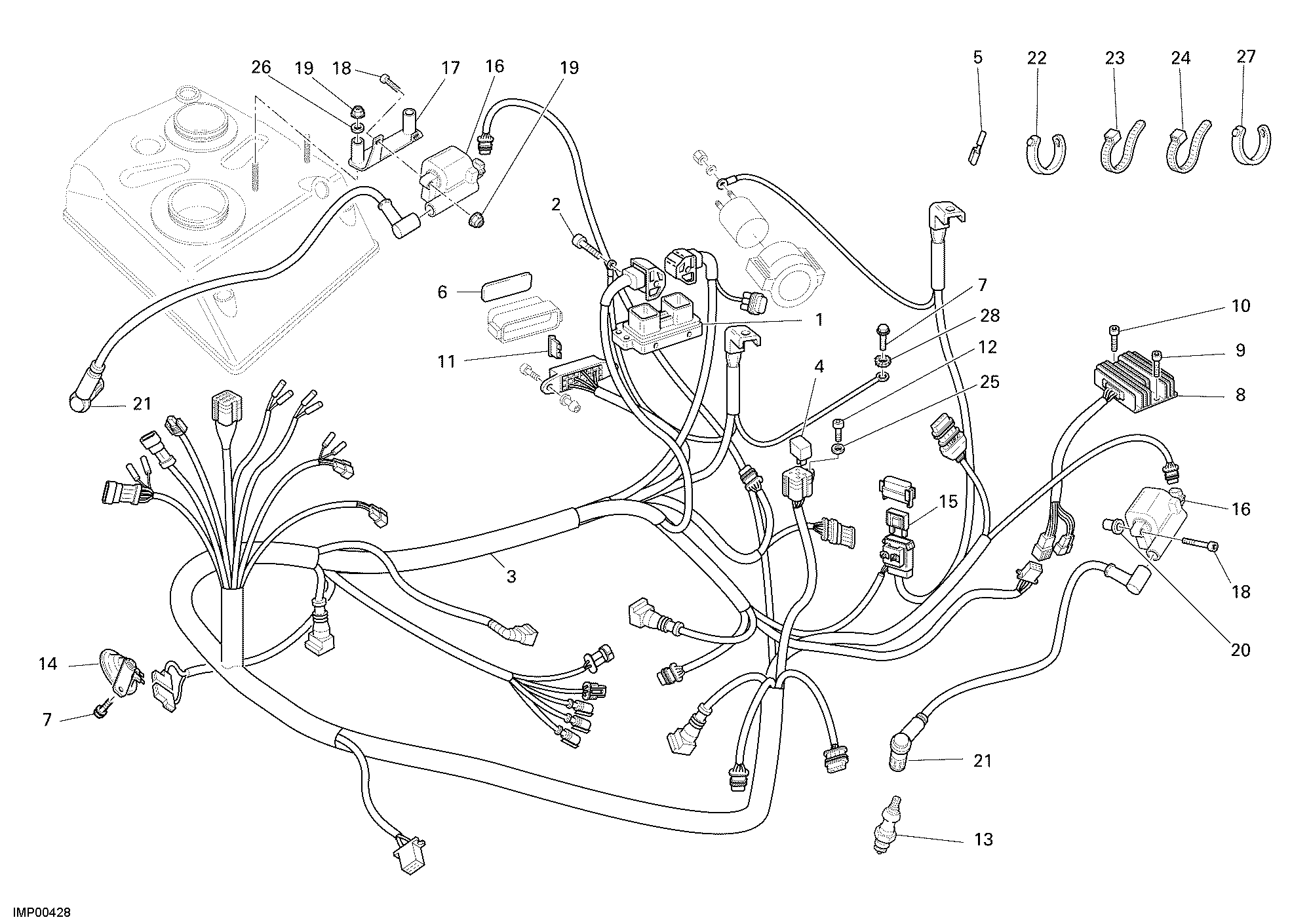

33 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 28641591A | Centrale contrôle moteur | 1 |
| 2 | 77150721B | Vis tcei M6X35 | 2 |
| 3 | 51014672A | Faisceau de fils | 1 |
| 4 | 54140101A | Relais | 2 |
| 5 | 000066527 | Connecteur femelle | 4 |
| 6 | 43312521D | Decalcomanie tabelle fusibles | 1 |
| 7 | 77210741A | Vis tef M8X12 | 1 |
| 8 | 54040101A | Régulateur de tension | 1 |
| 9 | 77150678B | Vis tcei M6X16 | 1 |
| 10 | 77150738B | Vis tcei M6X40 | 1 |
| 11 | 38940061A | Fusible 3A | 2 |
| 11 | 38940071A | Fusible 7.5à | 1 |
| 11 | 38940081A | Fusible 15A | 1 |
| 11 | 38940101A | Fusible 30A | 1 |
| 11 | 38940131A | Fusible 20A | 1 |
| 11 | 38940161A | Fusible 10A | 2 |
| 12 | 77150408B | Vis tcei M5X14 | 1 |
| 13 | 67040351A | Bougie NGK Dcpr8E term.solidpost | 2 |
| 14 | 51640031B | Avertisseur sonore | 1 |
| 15 | 38940141A | Fusible 40A | 1 |
| 16 | 38010151A | Bobine D'Allumage | 2 |
| 17 | 82713781B | Équerre, bobine allumage | 1 |
| 18 | 77150428B | Vis tcei M5X18 | 2 |
| 19 | 74841001AB | Écrou autobloquant M5 | 2 |
| 20 | 85040821A | Insertion fileté | 2 |
| 21 | 67110281A | Câblage bougie culasse horizontal gauche | 2 |
| 22 | 74110121A | Collier caoutchouc 62Mm | 3 |
| 23 | 069191030 | Collier | 37 |
| 24 | 74140381A | Collier | 7 |
| 25 | 734305N01 | Rondelle | 1 |
| 26 | 85250301A | Rondelle 5.3X10X1 | 1 |
| 27 | 74110131A | Collier caoutchouc 82Mm | 1 |
| 28 | 85550011B | Rondelle | 1 |
