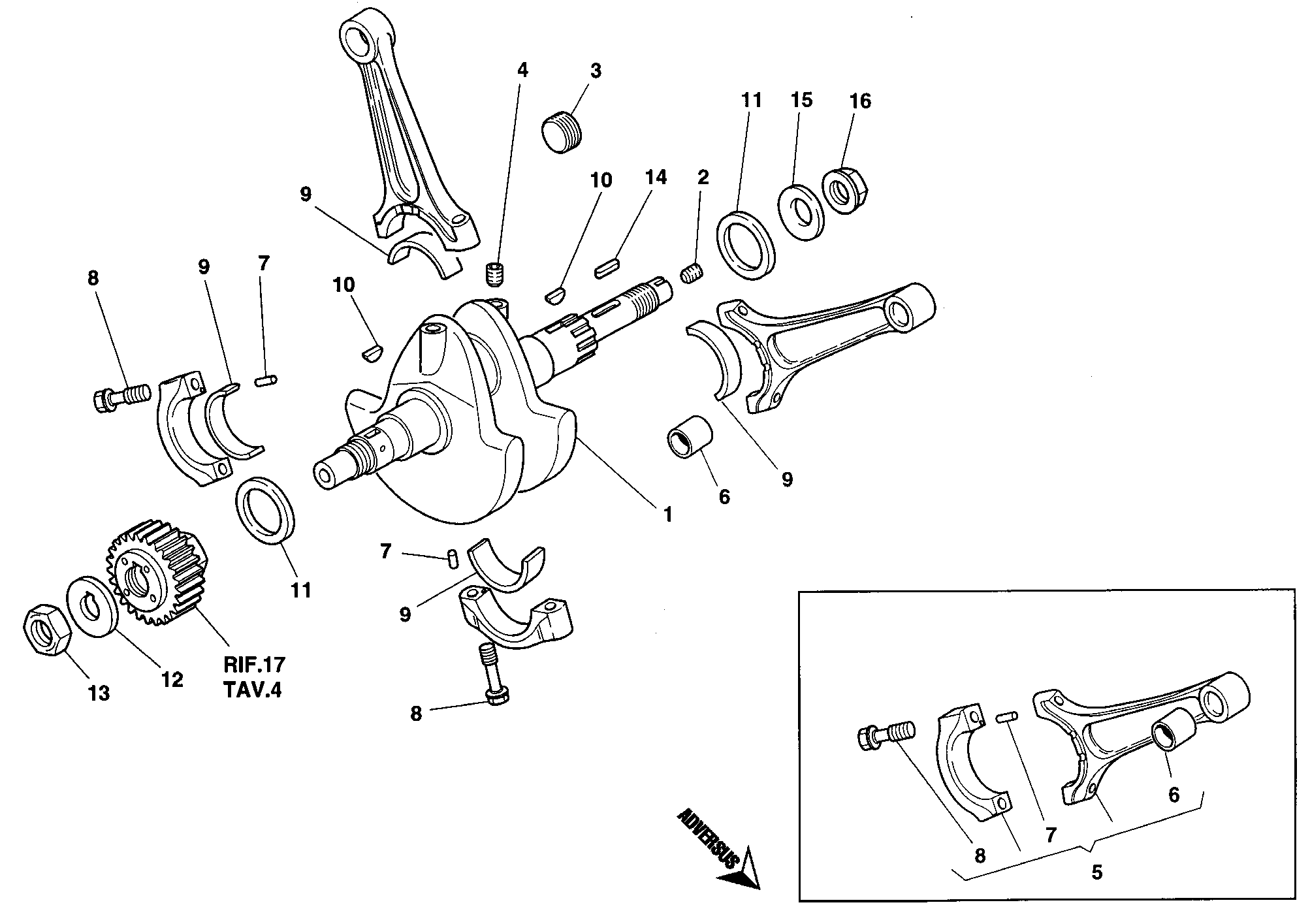

24 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 14620431A | Vilebrequin | 1 |
| 1 | 14620431B | Vilebrequin | 1 |
| 2 | 77911091A | Vis sans tête filetée | 1 |
| 3 | 89510041A | Bouchon fileté | 1 |
| 4 | 77911091A | Vis sans tête filetée | 2 |
| 5 | 15620013D | Bielle complète | 1 |
| 5 | 15820061D | Jeu de bielles | 1 |
| 6 | 71210041A | Roulement bielle | 2 |
| 6 | 71210211A | Douille | 2 |
| 7 | 742240570 | Goupille 2.5X10 sw | 4 |
| 8 | 77910072A | Vis, chapeau bielle | 4 |
| 9 | 11210011AB | Demi-Roulement diminue | 4 |
| 9 | 11210011AC | Demi-Roulement diminue | 4 |
| 10 | 741721008 | Clé woodruff 4X5 | 2 |
| 11 | 075547070 | Rondelle de butée | 1 |
| 11 | 85210762A | Rondelle butée | 1 |
| 11 | 85210772A | Rondelle butée | 1 |
| 11 | 85210782A | Rondelle butée | 1 |
| 11 | 85211001A | Rondelle butée | 2 |
| 12 | 061947030 | Rondelle blocage | 1 |
| 13 | 066047040 | Écrou M22X1X8 | 1 |
| 14 | 075929190 | Clé woodruff | 1 |
| 15 | 79950011A | Belleville | 1 |
| 16 | 74810131A | Ecrou | 1 |
