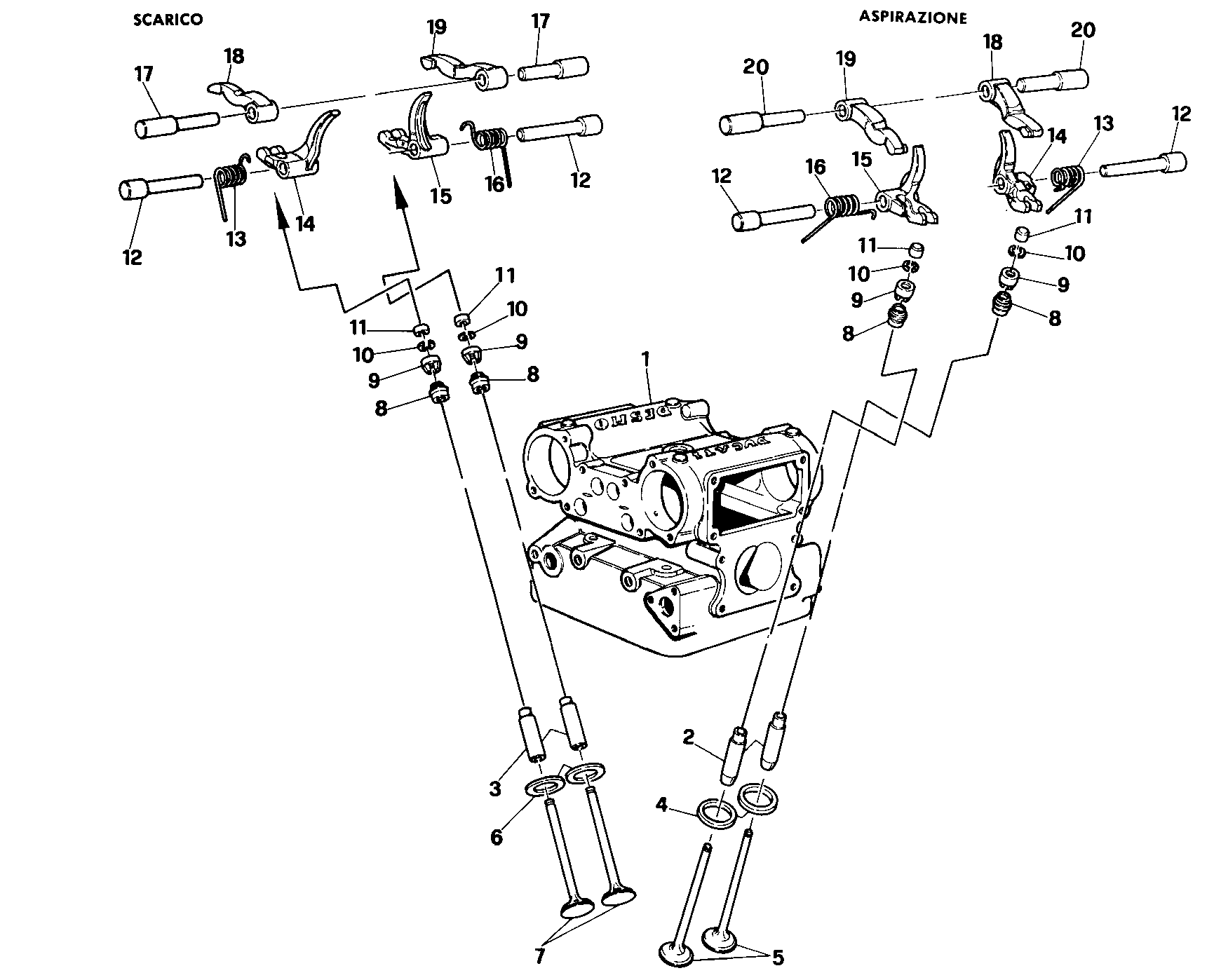

Arbre À Cames

Liste imprimable des références de ce plan

Repère	Référence	Désignation	Qté
1	30120601A	Culasse	2
2	30310012A	Guide-Soupape D'Aspiration en fonte	4
2	30310012AB	Guide-Soupape D'Aspiration majore	4
2	30310012AC	Guide-Soupape D'Aspiration majore	4
2	30310012AD	Guide-Soupape D'Aspiration majore	4
3	30310021A	Guide-Soupape échappement en bronze	4
3	30310021AB	Guide-Soupape échappement majore	4
3	30310021AC	Guide-Soupape échappement majore	4
3	30310021AD	Guide-Soupape échappement majore	4
4	30410013B	Siège soupape admissiom	4
4	30410013BB	Siège soupape admission majore	4
4	30410013BC	Siège soupape admission majore	4
5	21010181A	Soupape admission	4
6	30410022B	Siège soupape D'Echappement	4
6	30410022BB	Siège soupape échappement majore	4
6	30410022BC	Siège soupape échappement majore	4
7	21110202A	Soupape dechappement	4
8	76410021A	Bague D'Etencheite Guide-Soupape	8
9	84010511B	Réglage culbeteur fermature 2.70 mm	8
9	84010521B	Réglage culbeteur fermature 2.75 mm	8
9	84010531B	Réglage culbeteur fermature 2.80 mm	8
9	84010541B	Réglage culbeteur fermature 2.85 mm	8
9	84010551B	Réglage culbeteur fermature 2.90 mm	8
9	84010561B	Réglage culbeteur fermature 2.95 mm	8
9	84010571B	Réglage culbeteur fermature 3.00 mm	8
9	84010581B	Réglage culbeteur fermature 3.05 mm	8
9	84010591B	Réglage culbeteur fermature 3.10 mm	8
9	84010601B	Réglage culbeteur fermature 3.15 mm	8
9	84010611B	Réglage culbeteur fermature 3.20 mm	8
9	84010621B	Réglage culbeteur fermature 3.25 mm	8
9	84010631B	Réglage culbeteur fermature 3.30 mm	8
9	84010641B	Réglage culbeteur fermature 3.35 mm	8
9	84010651B	Réglage culbeteur fermature 3.40 mm	8
9	84010661B	Réglage culbeteur fermature 3.45 mm	8
9	84010671B	Réglage culbeteur fermature 3.50 mm	8
9	84010681B	Réglage culbeteur fermature 3.55 mm	8
9	84010691B	Réglage culbeteur fermature 3.60 mm	8
9	84010701B	Réglage culbeteur fermature 3.65 mm	8
9	84010711B	Réglage culbeteur fermature 3.70 mm	8
10	66910011E	Demi bague	16
11	84010011A	Réglage culbeteur ouverture 2.00 mm	8
11	84010021A	Réglage culbeteur ouverture 2.05 mm	8
11	84010031A	Réglage culbeteur ouverture 2.10 mm	8
11	84010041A	Réglage culbeteur ouverture 2.15 mm	8
11	84010051A	Réglage culbeteur ouverture 2.20 mm	8
11	84010061A	Réglage culbeteur ouverture 2.25 mm	8
11	84010071A	Réglage culbeteur ouverture 2.30 mm	8
11	84010081A	Réglage culbeteur ouverture 2.35 mm	8
11	84010091A	Réglage culbeteur ouverture 2.40 mm	8
11	84010101A	Réglage culbeteur ouverture 2.45 mm	8
11	84010111A	Réglage culbeteur ouverture 2.50 mm	8
11	84010121A	Réglage culbeteur ouverture 2.55 mm	8
11	84010131A	Réglage culbeteur ouverture 2.60 mm	8
11	84010141A	Réglage culbeteur ouverture 2.65 mm	8
11	84010151A	Réglage culbeteur ouverture 2.70 mm	8
11	84010161A	Réglage culbeteur ouverture 2.75 mm	8
11	84010171A	Réglage culbeteur ouverture 2.80 mm	8
11	84010181A	Réglage culbeteur ouverture 2.85 mm	8
11	84010191A	Réglage culbeteur ouverture 2.90 mm	8
11	84010201A	Réglage culbeteur ouverture 2.95 mm	8
11	84010211A	Réglage culbeteur ouverture 3.00 mm	8
11	84010221A	Réglage culbeteur ouverture 3.05 mm	8
11	84010231A	Réglage culbeteur ouverture 3.10 mm	8
11	84010241A	Réglage culbeteur ouverture 3.15 mm	8
11	84010251A	Réglage culbeteur ouverture 3.20 mm	8
11	84010261A	Réglage culbeteur ouverture 3.25 mm	8
11	84010271A	Réglage culbeteur ouverture 3.30 mm	8
11	84010281A	Réglage culbeteur ouverture 3.35 mm	8
11	84010291A	Réglage culbeteur ouverture 3.40 mm	8
11	84010301A	Réglage culbeteur ouverture 3.45 mm	8
11	84010311A	Réglage culbeteur ouverture 1.80 mm	8
11	84010321A	Réglage culbeteur ouverture 1.85 mm	8
11	84010331A	Réglage culbeteur ouverture 1.90 mm	8
11	84010341A	Réglage culbeteur ouverture 1.95 mm	8
12	82110041A	Axe culbuteur fermature	8
13	79910151A	Ressort retour soupape gauche	4
14	20910021A	Culbuteur ferm.	4
15	20910011A	Culbuteur ferm.	4
16	79910141A	Ressort retour soupape droite	4
17	82110031A	Axe culbuteur ouverture echappem.	4
18	20810021A	Culbuteur ouverture	4
19	20810011A	Culbuteur ouverture	4
20	82110021A	Axe culbuteur ouverture admission	4

—
