Pincez pour zoomer · touchez une pièce

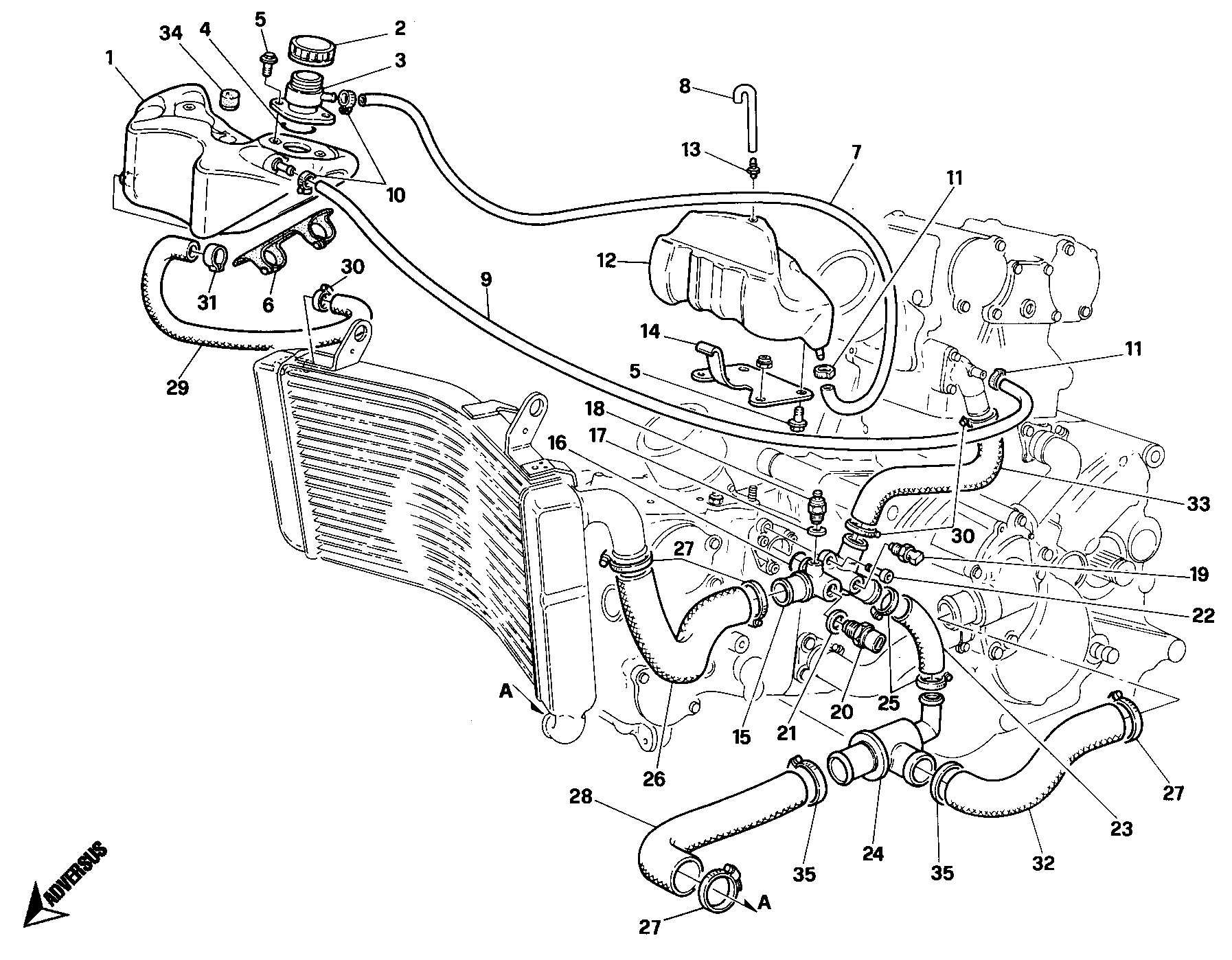

36 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 58510111A | Réservoir D'Eau droite | 1 |
| 2 | 89310041A | Bouchon vase D'Expansion | 1 |
| 3 | 66810261B | Goulotte | 1 |
| 4 | 938230119 | Joint torique | 1 |
| 5 | 800062725 | Vis | 4 |
| 6 | 74110111A | Collier | 2 |
| 7 | 87610581A | Tuyau | 1 |
| 8 | 87610591A | Tube D'Event | 1 |
| 9 | 87610521A | Tuyau | 1 |
| 10 | 0A0067610 | Collier | 2 |
| 11 | 000034017 | Collier | 2 |
| 11 | 74140371A | Collier | 2 |
| 12 | 58510121A | Réservoir D'Eau gauche | 1 |
| 13 | 77911211A | Raccord | 1 |
| 14 | 82911061A | Support | 1 |
| 15 | 81410371A | Raccord | 1 |
| 16 | 938232087 | Joint torique | 1 |
| 17 | 42020010A | Joint en cuivre 11.9X8.2X2 | 1 |
| 18 | 800053249 | Thermistor | 1 |
| 19 | 55240111A | Capteur température eau | 1 |
| 20 | 55240081A | Thermocontact | 1 |
| 21 | 059368505 | Joint en cuivre | 1 |
| 22 | 60N107335 | Vis tcei M6X1.00X16 | 1 |
| 23 | 80010361A | Manchon | 1 |
| 24 | 55340031A | Thermostate | 1 |
| 25 | 74150271B | Collier | 2 |
| 26 | 80010381A | Manchon | 1 |
| 27 | 74140271A | Collier | 4 |
| 28 | 80010351A | Manchon | 1 |
| 29 | 80010401A | Manchon | 1 |
| 30 | 74140021A | Collier | 3 |
| 31 | 000050442 | Collier | 1 |
| 32 | 80010371A | Manchon | 1 |
| 33 | 80010391A | Manchon | 1 |
| 34 | 86610211A | Tampon | 1 |
| 35 | 74140271A | Collier | 2 |
