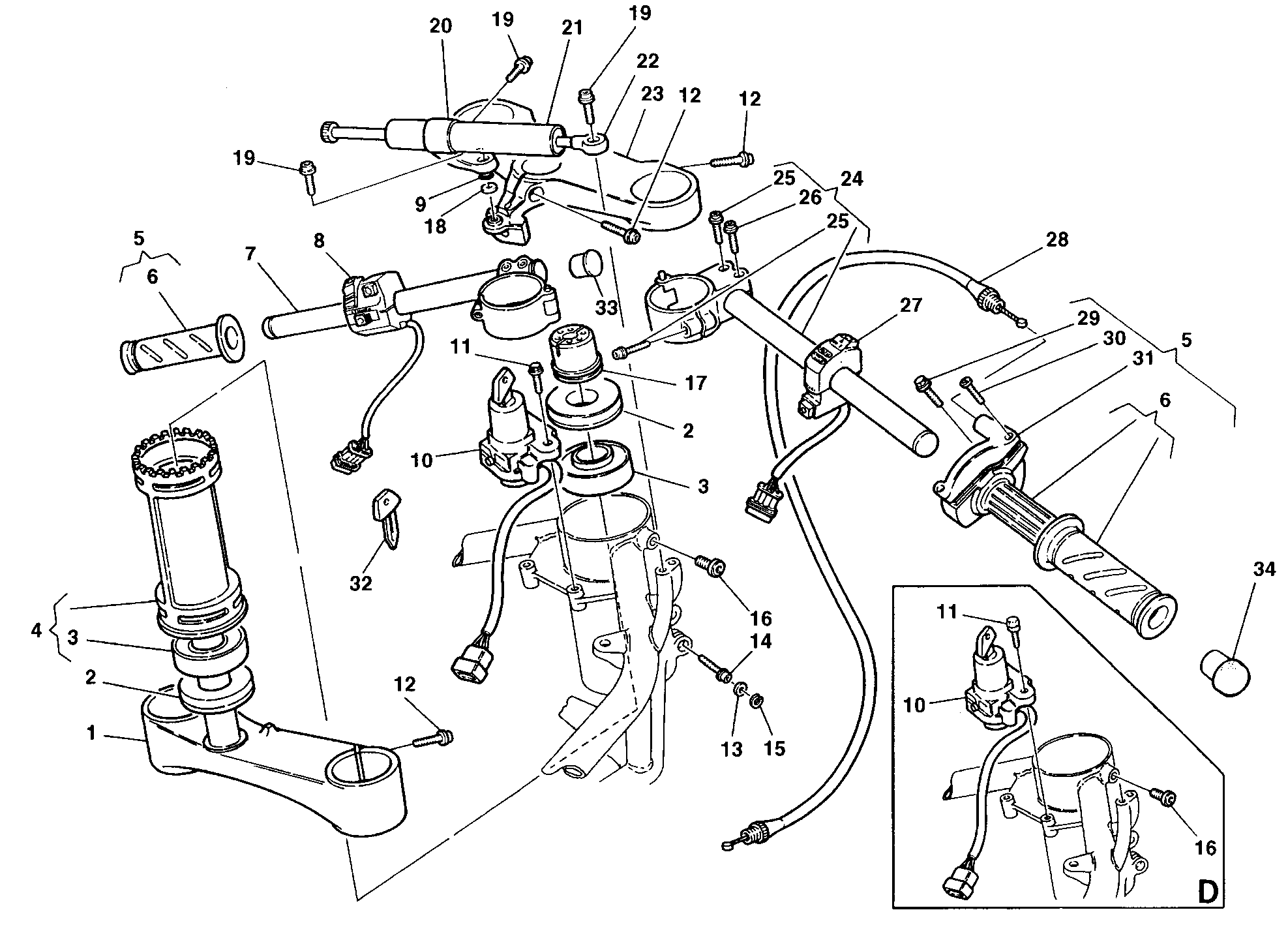

37 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 34220101A | Socle de direction avec pivot | 1 |
| 2 | 93010041A | Bague D'Etancheite | 2 |
| 3 | 70240041A | Roulement à rouleaux coniques | 2 |
| 4 | 34320051A | Fourreau | 1 |
| 5 | 65420021A | Contrôle gaz | 1 |
| 6 | 65620121A | Jeu de poignées | 1 |
| 7 | 36020121A | Bracelet guidon gauche | 1 |
| 8 | 65140062A | Commutateur feux gauche | 1 |
| 8 | 65140072A | Commutateur feux gauche | 1 |
| 9 | 938232037 | Joint torique | 1 |
| 10 | 65240042A | Commutateur À clé | 1 |
| 11 | 77250241A | Vis M6X16 | 2 |
| 11 | 77911341A | Vis special | 2 |
| 12 | 77157252B | Vis M8X25 | 7 |
| 13 | 85210711A | Rondelle de butée 1 mm | 2 |
| 14 | 77157232B | Vis tceif M8X1.25X25 ch6 | 2 |
| 15 | 88450011A | Circlip | 2 |
| 16 | 77910601A | Vis special | 1 |
| 16 | 77911321A | Vis special | 1 |
| 17 | 70310131A | Écrou supérieur tête direction | 1 |
| 18 | 85210501A | Rondelle de butée 0,7 mm | 1 |
| 19 | 77156642B | Vis M6X14 | 3 |
| 20 | 82920791B | Support | 1 |
| 21 | 36440031A | Amortisseur de direction | 1 |
| 22 | 84820011B | Terminal | 1 |
| 23 | 34110111A | Tête de direction | 1 |
| 24 | 36020131A | Bracelet guidon droit | 1 |
| 25 | 77156692B | Vis M6X25 | 6 |
| 26 | 77156672B | Vis tceif M6X1,00X20 ch5 | 2 |
| 27 | 65040062A | Deviateur feux droite | 1 |
| 28 | 65610132A | Câble commande gaz | 1 |
| 29 | 77250231A | Vis M6X20 | 2 |
| 30 | 000066774 | Vis | 2 |
| 31 | 65840021A | Couvercle | 1 |
| 32 | 59840111A | Clef eblanche | 1 |
| 33 | 87210111A | Bouchon | 2 |
| 34 | 87210151A | Masse antivibratile guidon | 2 |
