Pincez pour zoomer · touchez une pièce

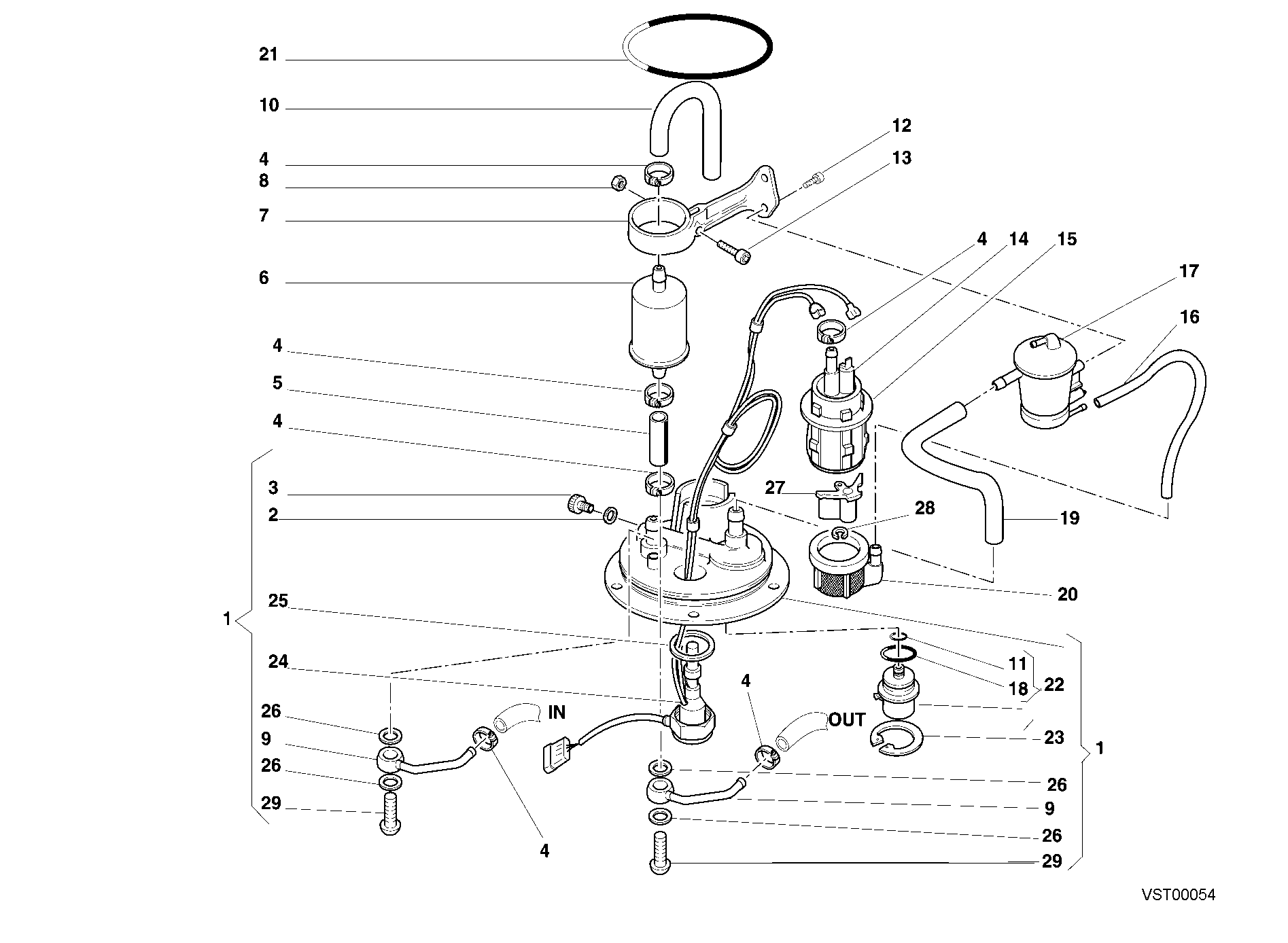

29 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 16090731A | Bride complète | 1 |
| 2 | 42020010A | Joint en cuivre 11.9X8.2X2 | 1 |
| 3 | 78010081A | Bouchon | 1 |
| 4 | 74140041A | Collier | 1 |
| 5 | 59010561A | Tuyau | 1 |
| 6 | 42540041B | Filtre carburant | 1 |
| 7 | 82911041A | Support | 1 |
| 8 | 041950115 | Écrou M4 | 6 |
| 9 | 81410891A | Raccord uyeau essence | 1 |
| 10 | 59010551A | Tuyau refoulement | 1 |
| 11 | 88640211A | Joint torique | 1 |
| 12 | 722370974 | Vis taraud 3.9X9.5 | 1 |
| 13 | 041950045 | Vis M4X16 | 2 |
| 14 | 43040041A | Pompe à carburant | 1 |
| 15 | 82910772B | Support pompe | 1 |
| 16 | 59010591A | Tuyau | 2 |
| 17 | 42740021A | Degazeur | 1 |
| 18 | 88640221A | Joint torique | 1 |
| 19 | 59010581A | Tuyau | 1 |
| 20 | 42710031A | Filtre pompe carburant | 1 |
| 21 | 88650011A | Joint torique | 1 |
| 22 | 28340031A | Régulateur pression | 1 |
| 23 | 735033449 | Circlip | 1 |
| 24 | 59210073B | Jauge niveau essence | 1 |
| 25 | 78910011A | Joint | 1 |
| 26 | 85210981A | Rondelle 12.2X18X1 | 1 |
| 27 | 48410291B | Canalisation | 1 |
| 28 | 85040311A | Bague benzing 4Mm din 6799 | 1 |
| 29 | 77911701A | Vis special | 1 |
