Pincez pour zoomer · touchez une pièce

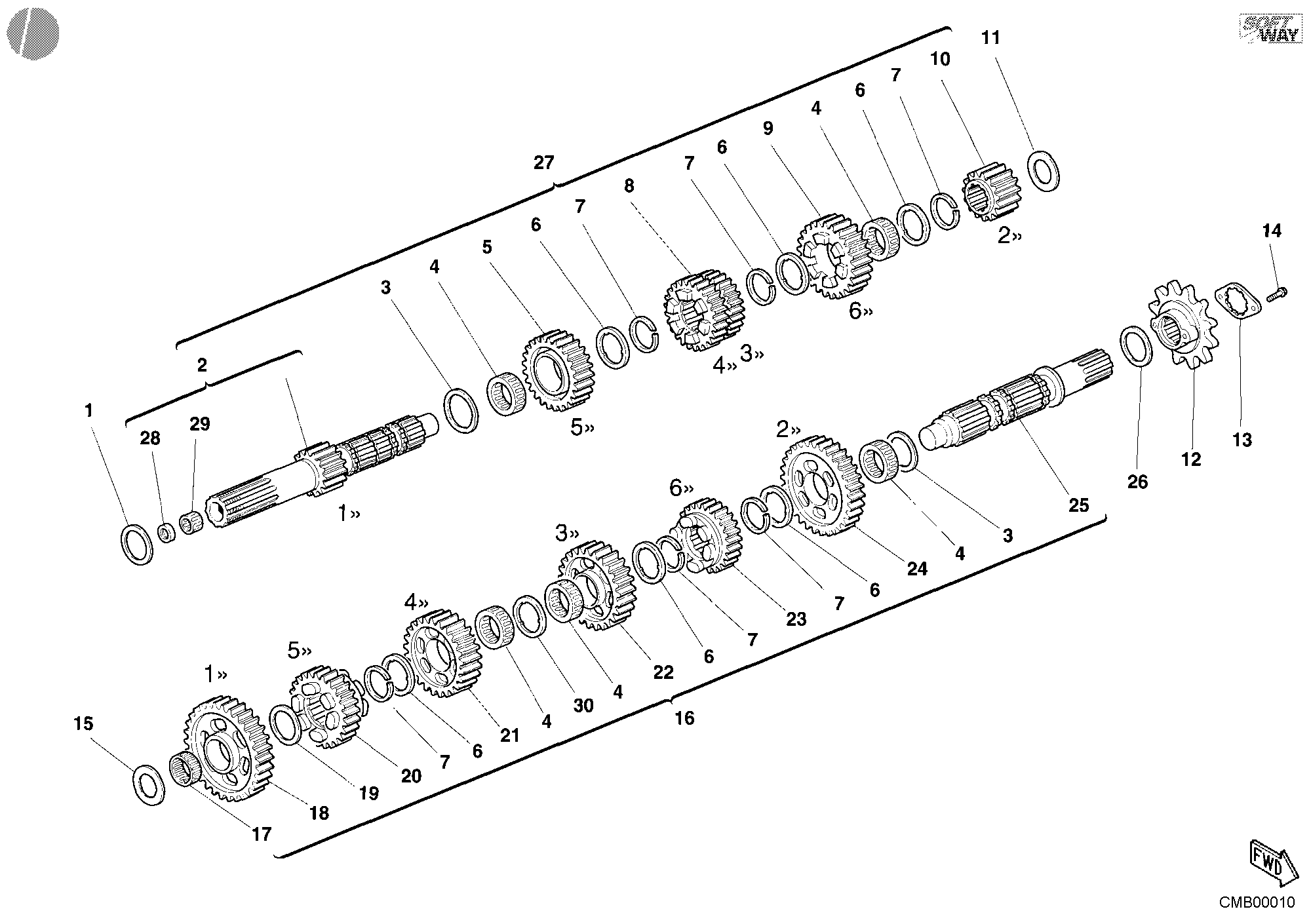

49 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 025147050 | Rondelle de butée 25.2X32.5X1 | 1 |
| 1 | 025147054 | Rondelle de butée 25.2X32.5X1.2 | 1 |
| 1 | 85211081AH | Rondelle de butée 25.2X32.5X0,9 | 1 |
| 1 | 85211081AL | Rondelle de butée 25.2X32.5X1.1 | 1 |
| 1 | 85211081AN | Rondelle de butée 25.2X32.5X1.3 | 1 |
| 2 | 15020061A | Arbre primaire D15 | 1 |
| 3 | 067016150 | Rondelle de butée 0,5 mm | 2 |
| 4 | 70140051A | Roulement à aiguilles | 5 |
| 5 | 17210041C | Engrenage menant 5Me vitesse D23 | 1 |
| 6 | 85610011A | Rondelle 0,5 mm | 6 |
| 7 | 067016145 | Anneau arrêt | 6 |
| 8 | 17210031C | Engrenage menant 3/4Me vitesse D20/22 | 1 |
| 9 | 17210051C | Engrenage menant 6Me vitesse D24 | 1 |
| 10 | 17210021B | Engrenage menant 2Eme vitesse D17 | 1 |
| 11 | 067016163 | Rondelle de butée 20,3X32X1.8 | 1 |
| 11 | 067016164 | Rondelle de butée 20,3X32X2 | 1 |
| 11 | 71310141A | Rondelle de butée 20,3X32X1.5 | 1 |
| 11 | 71310141B | Rondelle de butée 20,3X32X1.7 | 1 |
| 11 | 71310141E | Rondelle de butée 20,3X32X1.6 | 1 |
| 11 | 71310141F | Rondelle de butée 20,3X32X1.9 | 1 |
| 12 | 44910332A | Pignon chaîne D14 | 1 |
| 13 | 82610111A | Plaque fixation pignon | 1 |
| 14 | 8A0067997 | Vis te M5X0,8X16 ch8 | 2 |
| 15 | 067016164 | Rondelle de butée 20,3X32X2 | 1 |
| 15 | 067016165 | Rondelle de butée 20,3X32X2.2 | 1 |
| 15 | 067016184 | Rondelle de butée 17.2X32X1 | 1 |
| 15 | 067016185 | Rondelle de butée 17.2X32X1.2 | 1 |
| 15 | 71310111A | Rondelle de butée 17.2X32X2.3 | 1 |
| 15 | 71310141A | Rondelle de butée 20,3X32X1.5 | 1 |
| 15 | 71310141E | Rondelle de butée 20,3X32X1.6 | 1 |
| 16 | 15020481A | Arbre secondaire complet | 1 |
| 17 | 764020002 | Roulement à aiguilles | 1 |
| 18 | 17210061B | Engrenage entraine 1Ere vitesse D37 | 1 |
| 19 | 067016155 | Rondelle de butée 1 mm | 1 |
| 20 | 17210101C | Engrenage entraine 5Me vitesse D24 | 1 |
| 21 | 17210091C | Engrenage entraine 4Eme vitesse D26 | 1 |
| 22 | 17210081C | Engrenage entraine 3Eme vitesse D28 | 1 |
| 23 | 17210111C | Engrenage entraine 6Me vitesse D23 | 1 |
| 24 | 17210071B | Engrenage entraine 2Eme vitesse D30 | 1 |
| 25 | 14910241A | Arbre secondaire | 1 |
| 26 | 067016170 | Rondelle de butée 0,8 mm | 1 |
| 26 | 067016171 | Rondelle de butée 1.0 mm | 1 |
| 26 | 85211051AB | Rondelle de butée 0,9 mm | 1 |
| 26 | 85211051AD | Rondelle de butée 1.1 mm | 1 |
| 26 | 85211051AG | Rondelle de butée 0,7 mm | 1 |
| 27 | 15020471A | Arbre primaire complet | 1 |
| 28 | 937830812 | Bague D'Etancheite | 1 |
| 29 | 762700827 | Douille à aiguilles hk0810 | 1 |
| 30 | 85610311A | Rondelle 0,5 mm | 1 |
