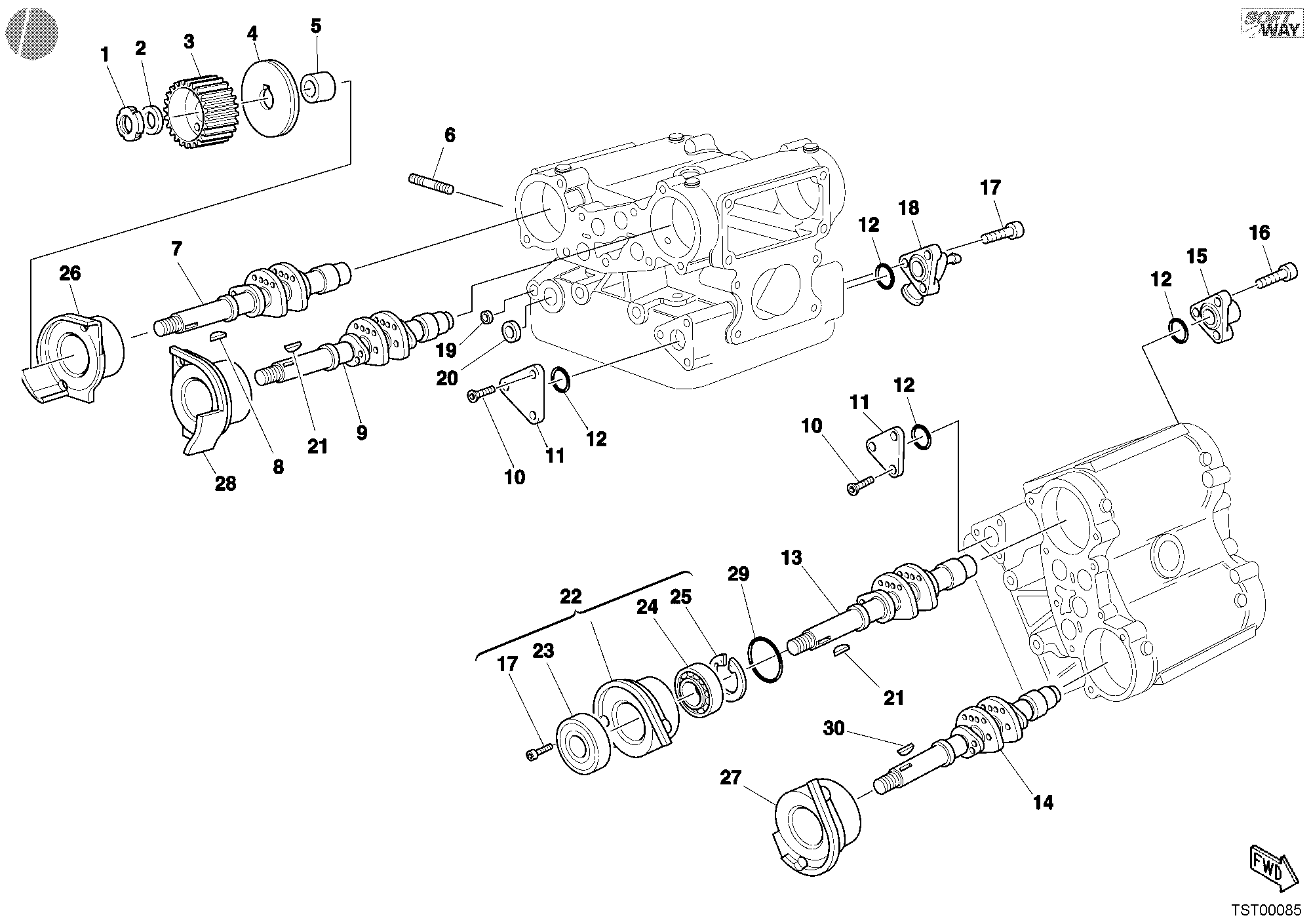

30 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 729441542 | Embout elastique | 4 |
| 2 | 079769040 | Rondelle 15.2X24X1 | 4 |
| 3 | 25510041A | Poulie distribution | 4 |
| 4 | 85610021A | Rondelle de butée 2 mm | 4 |
| 5 | 71310071A | Entretoise poulie | 4 |
| 6 | 76640121A | Goujon | 6 |
| 7 | 14810021A | Arbre à cames échappement vertical | 1 |
| 8 | 741721008 | Clé woodruff 4X5 | 1 |
| 9 | 14810011A | Arbre à cames aspiration vertical | 1 |
| 10 | 77750492C | Vis | 6 |
| 11 | 24710201AB | Couvercle | 2 |
| 12 | 938232087 | Joint torique | 4 |
| 13 | 14810351A | Arbre à cames aspiration horizontal | 1 |
| 14 | 14810041A | Arbre à cames échappement horizontal | 1 |
| 15 | 81410361AB | Raccord sortie eau | 1 |
| 16 | 60N102509 | Vis tête hexagonale creuse M6X20 | 3 |
| 17 | 60N107335 | Vis tcei M6X1.00X16 | 11 |
| 18 | 81410381AB | Raccord sortie eau | 1 |
| 19 | 87310041A | Bouchon | 4 |
| 20 | 87310011A | Bouchon 16 mm | 4 |
| 21 | 68010031H | Plaquette | 2 |
| 22 | 23520201AB | Capuchon complet avant | 1 |
| 23 | 020470105 | Bague D'Etancheite angus 22Mm | 4 |
| 24 | 751201747 | Roulement à billes 6203 | 4 |
| 25 | 735033683 | Circlip | 4 |
| 26 | 23520181AB | Capuchon complet cte distribution arrie | 1 |
| 27 | 23520211AB | Capuchon complet arrière | 1 |
| 28 | 23520171AB | Capuchon complet cte distribution avan. | 1 |
| 29 | 88640011A | Joint torique | 4 |
| 30 | 68010071A | Languette 6 | 1 |
