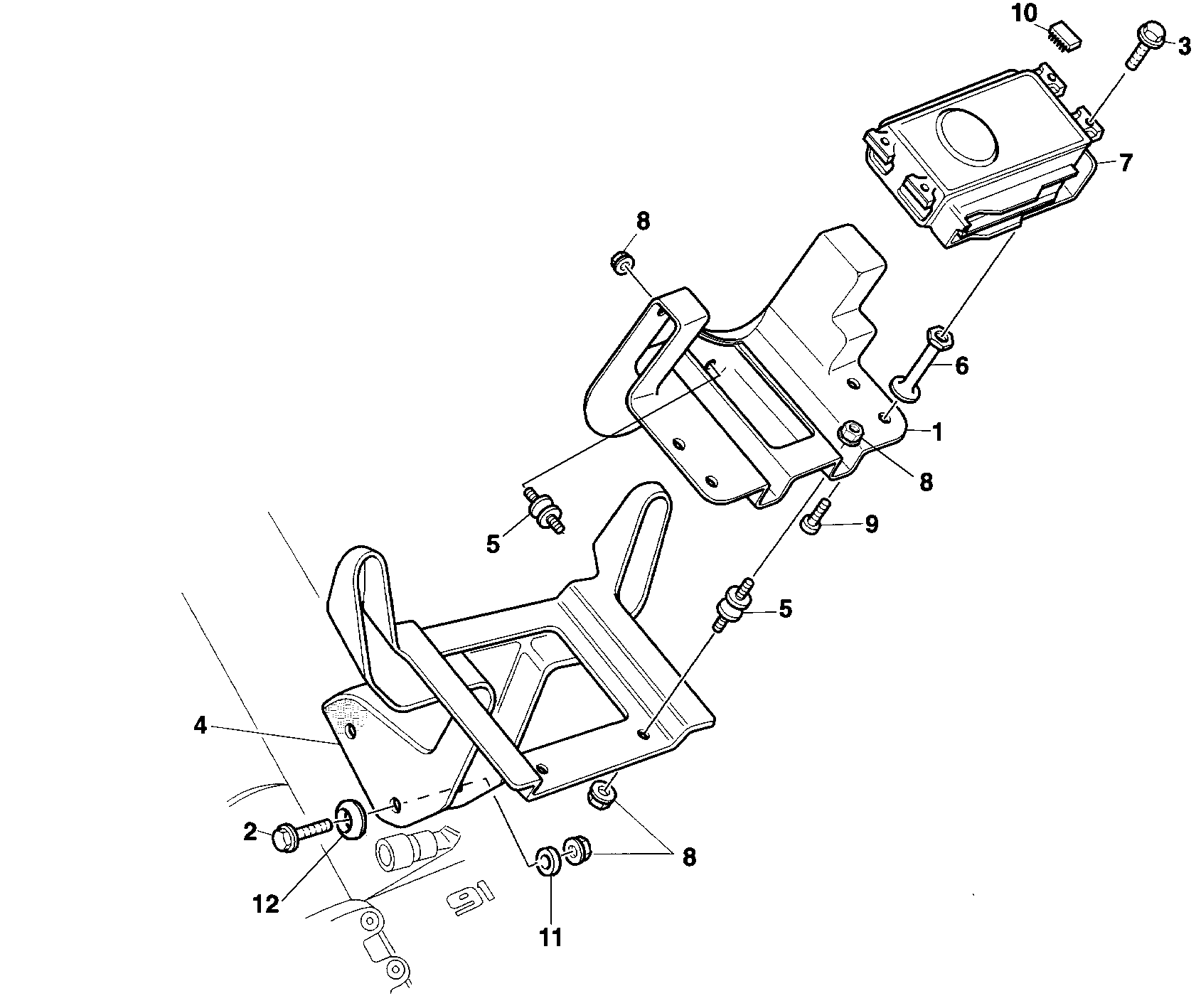

14 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 82911821A | Support | 1 |
| 2 | 77150772B | Vis | 2 |
| 3 | 800062727 | Vis te M6X1X16 ch8 | 4 |
| 4 | 82911591A | Bride avant | 1 |
| 5 | 70010041A | Silentbloc | 4 |
| 6 | 68410211A | Colonne | 4 |
| 7 | 28640121A | Centrale contrôle moteur | 1 |
| 8 | 729908FN1 | Ecrou | 8 |
| 9 | 800055699 | Vis tcei M6X1X10 | 4 |
| 10 | 54610911A | Eprom | 1 |
| 10 | 54610921A | Eprom | 1 |
| 10 | 54610931A | Eprom | 1 |
| 11 | 80A006385 | Rondelle | 2 |
| 12 | 84110011C | Cuvette | 2 |
