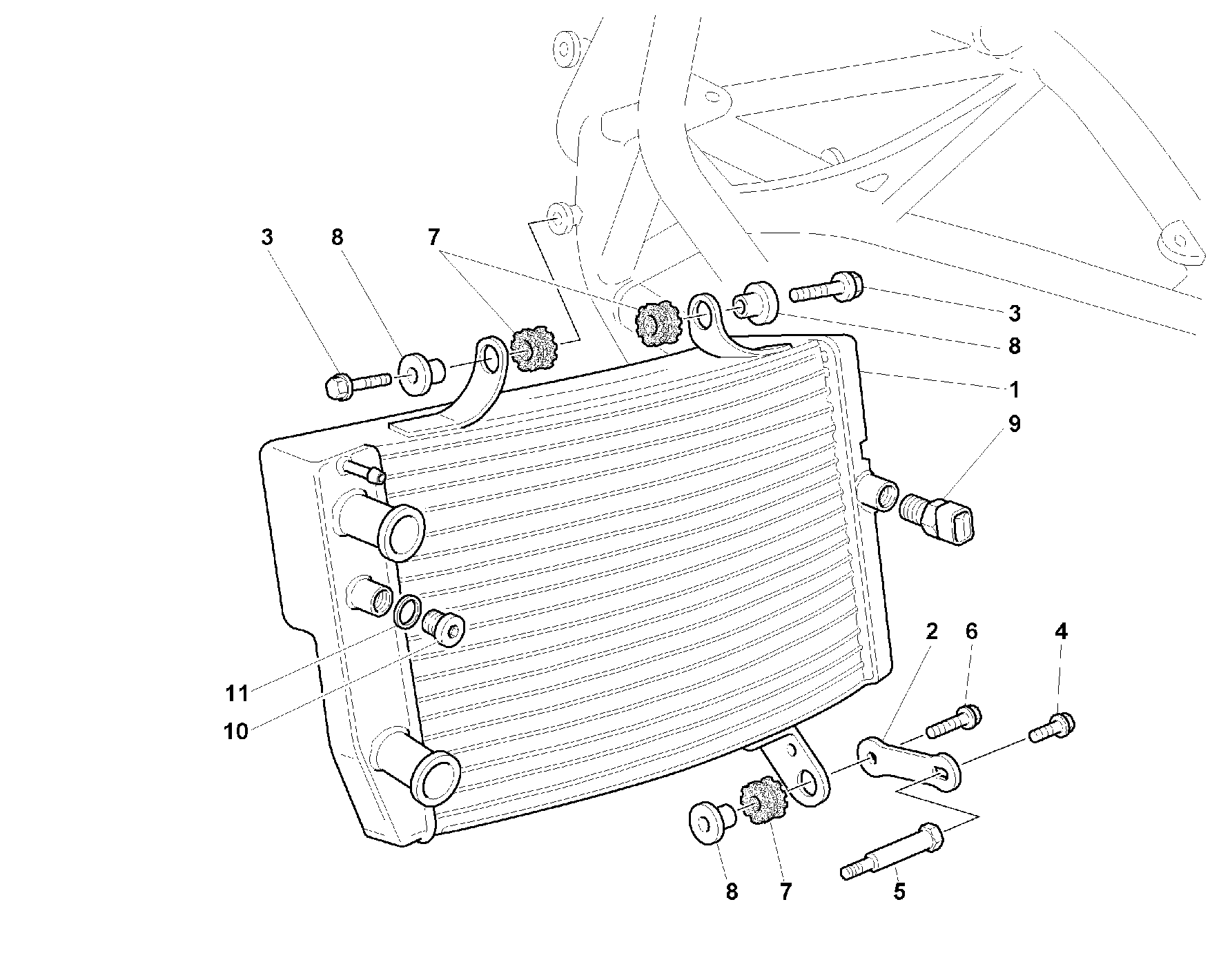

11 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 54840212A | Radiateur D'Eau | 1 |
| 2 | 82711641A | Plaquette | 1 |
| 3 | 800062729 | Vis te M6X1.00X25 ch8 | 2 |
| 4 | 77250251A | Vis M6X10 | 1 |
| 5 | 77911721A | Colonne | 1 |
| 6 | 800062727 | Vis te M6X1X16 ch8 | 1 |
| 7 | 76410241A | Joint en caoutchouc Anti-Vibration | 3 |
| 8 | 71010591A | Entretoise | 1 |
| 9 | 55240131A | Capteur température eau | 1 |
| 10 | 78050041A | Bouchon filetée M12X1,5 | 1 |
| 11 | 85210981A | Rondelle 12.2X18X1 | 1 |
