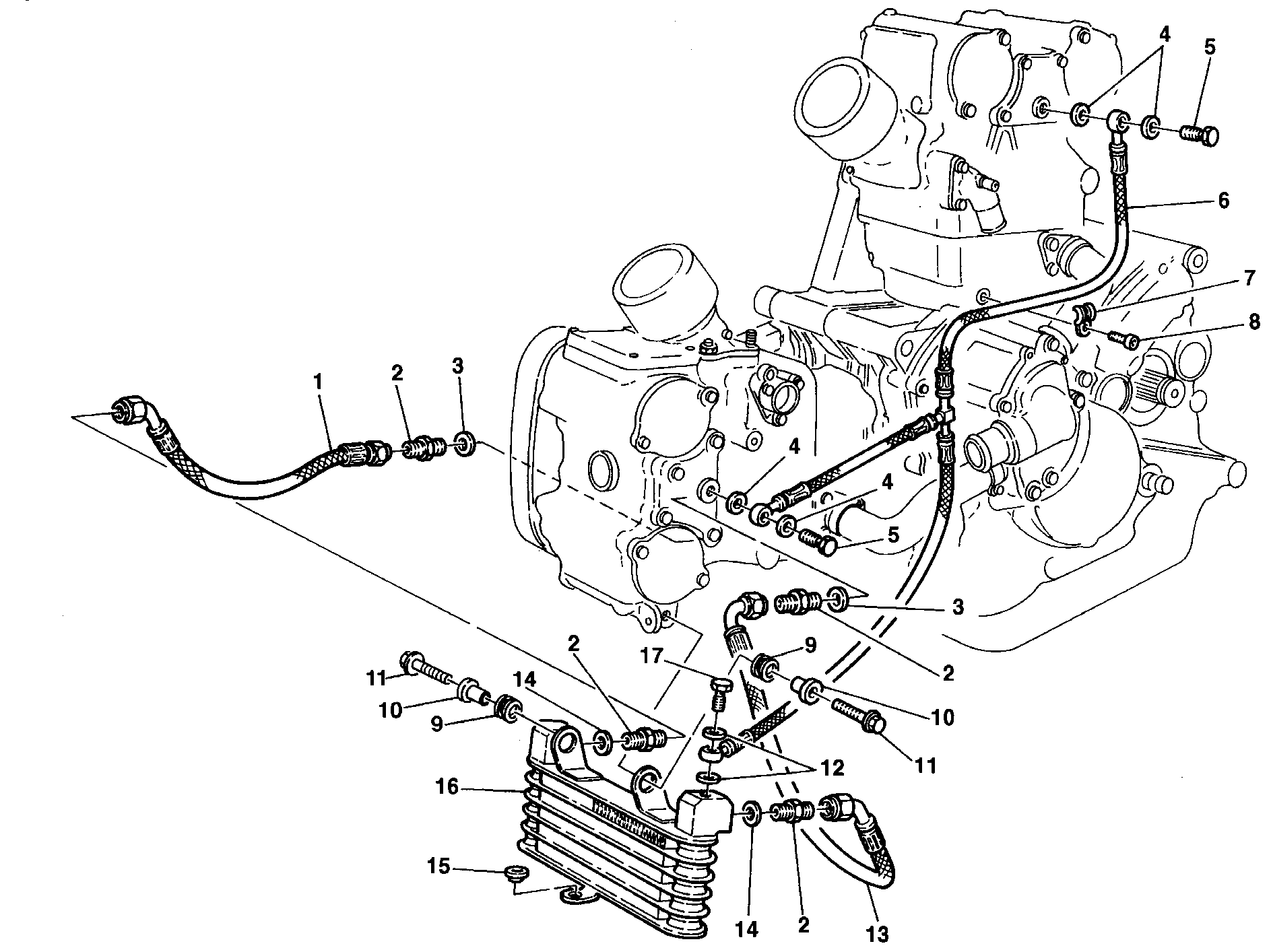

17 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 54910041D | Tuyau huile | 1 |
| 2 | 81510051A | Vis fixation tuyau huile M14X1.5 | 4 |
| 3 | 42020064A | Joint aluminium | 2 |
| 4 | 78710051A | Joint en cuivre | 4 |
| 5 | 77911651B | Vis fixation tuyau huile | 2 |
| 6 | 87510441A | Tuyau de refoulement huile | 1 |
| 7 | 74140331A | Collier | 1 |
| 8 | 60N102505 | Vis allen M6X12 | 1 |
| 9 | 079772068 | Joint en caoutchouc Anti-Vibration | 2 |
| 10 | 71610451A | Entretoise | 2 |
| 11 | 800062728 | Vis tef M6X1X20 ch8 | 2 |
| 12 | 42020010A | Joint en cuivre 11.9X8.2X2 | 2 |
| 13 | 54910031D | Tuyau de refoulement huile | 1 |
| 14 | 22020176A | Joint aluminium | 2 |
| 15 | 000069069 | Antivibration | 1 |
| 16 | 54840121C | Radiateur à huile | 1 |
| 17 | 77910581A | Vis fixation tuyau huile | 1 |
