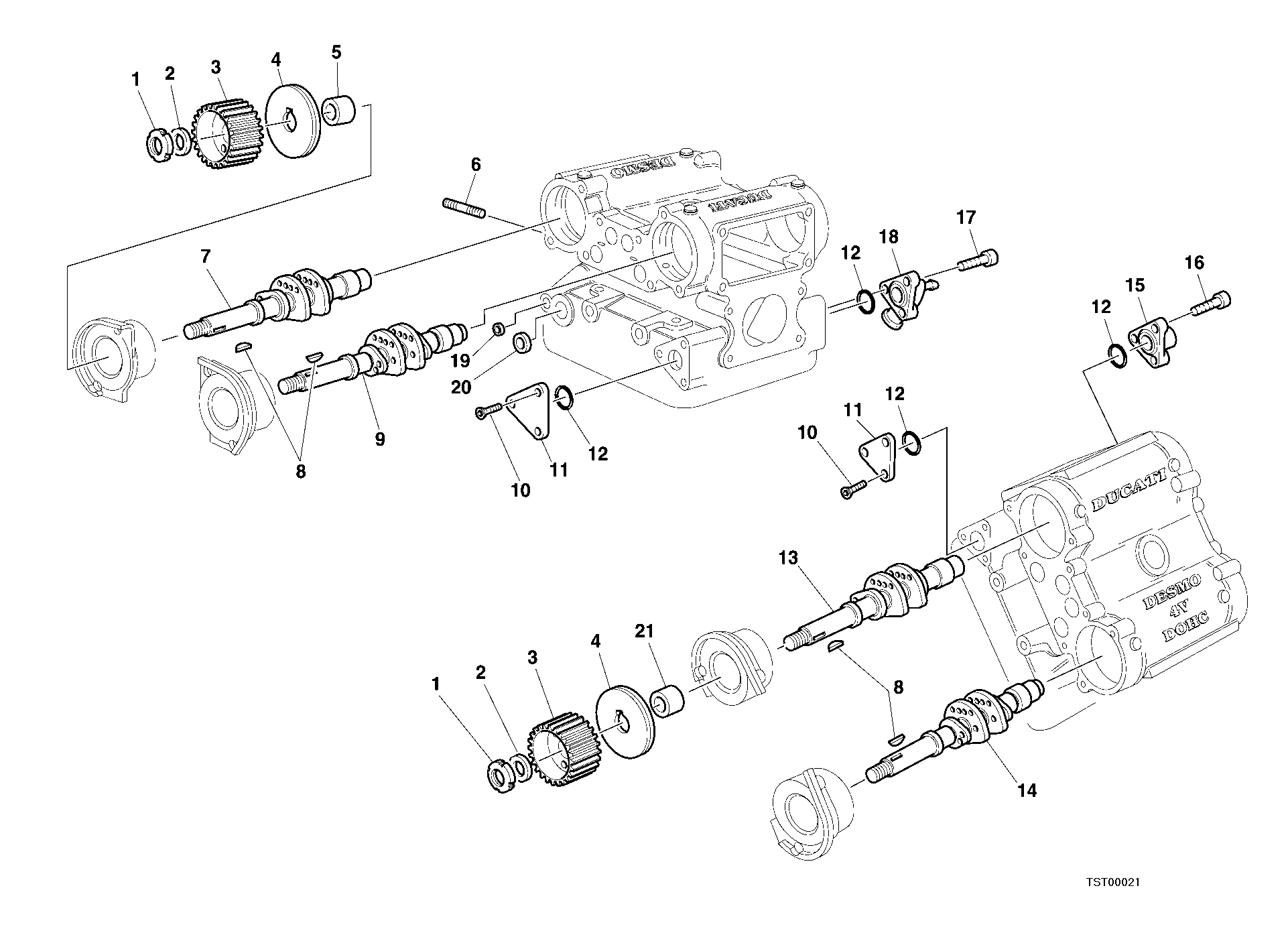

21 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 729441542 | Embout elastique | 4 |
| 2 | 079769040 | Rondelle 15.2X24X1 | 4 |
| 3 | 25520161A | Poulie distribution | 4 |
| 4 | 85610651A | Poulie distribution | 4 |
| 5 | 71311601A | Entretoise poulie | 4 |
| 6 | 76640121A | Goujon | 4 |
| 7 | 14811001A | Arbre à cames échappement vertical | 4 |
| 8 | 741721008 | Clé woodruff 4X5 | 4 |
| 9 | 14810981A | Arbre à cames aspiration vertical | 2 |
| 10 | 707806516 | Vis allen M6X16 | 6 |
| 11 | 24710201AA | Couvercle | 1 |
| 12 | 938232087 | Joint torique | 4 |
| 13 | 14810991A | Arbre à cames aspiration horizontal | 1 |
| 14 | 14811011A | Arbre à cames échappement horizontal | 6 |
| 15 | 81410361A | Bride | 2 |
| 16 | 60N102509 | Vis tête hexagonale creuse M6X20 | 4 |
| 17 | 60N107335 | Vis tcei M6X1.00X16 | 1 |
| 18 | 81510191A | Raccord tuyau | 1 |
| 19 | 87310041A | Bouchon | 1 |
| 20 | 87310011A | Bouchon 16 mm | 3 |
| 21 | 71311591A | Entretoise poulie | 3 |
