Pincez pour zoomer · touchez une pièce

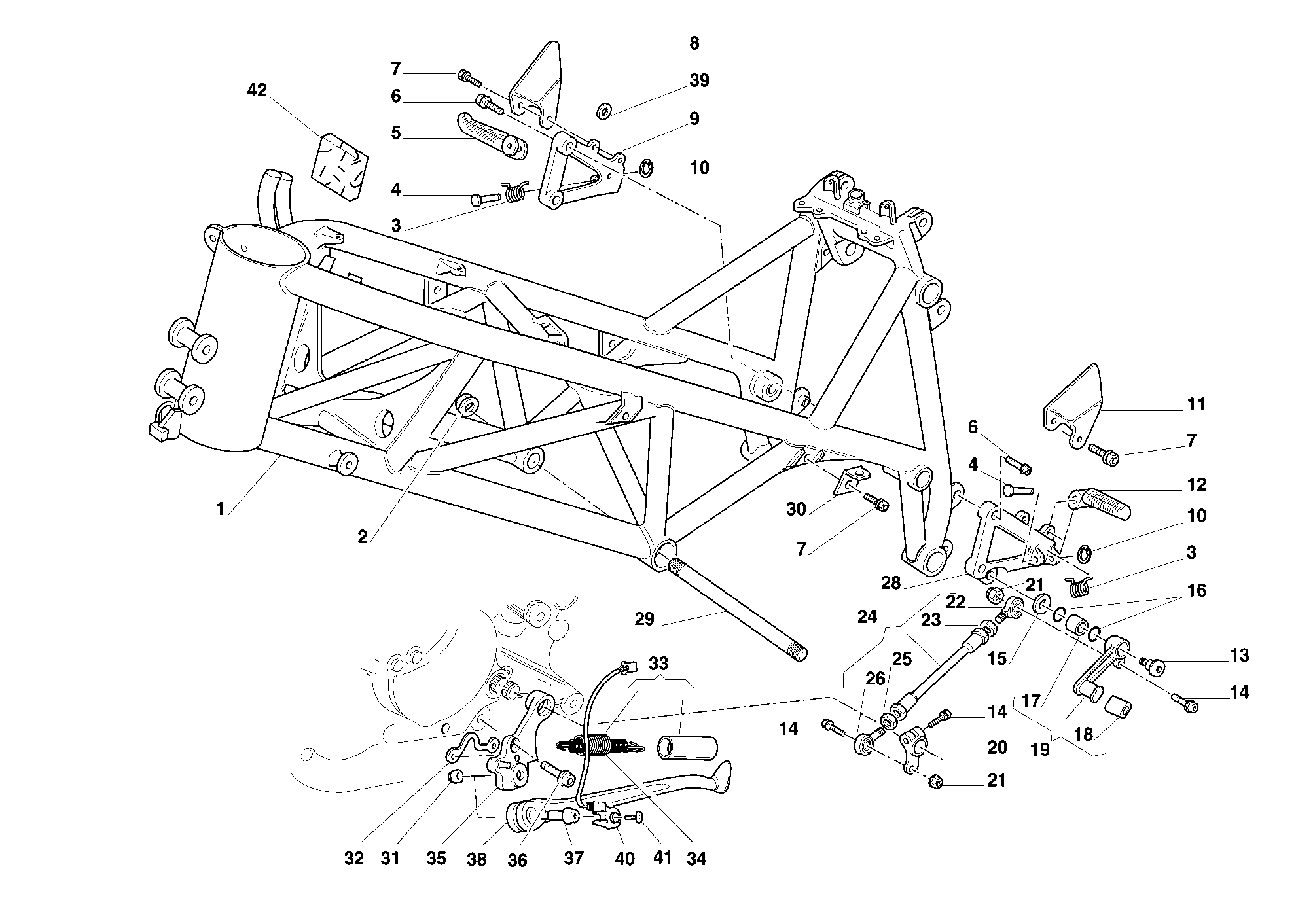

41 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 47010261CB | Cadre | 2 |
| 2 | 729910FF1 | Écrou bride M10X1.25 | 2 |
| 3 | 79910451A | Ressort Repose-Pieds | 2 |
| 4 | 82110511A | Pivot Repose-Pieds | 2 |
| 5 | 46410061A | Repose-Pieds avant droit | 1 |
| 6 | 77157232B | Vis tceif M8X1.25X25 ch6 | 4 |
| 7 | 77250251A | Vis M6X10 | 2 |
| 8 | 24710741A | Plaque protection droit | 2 |
| 9 | 82410161A | Support Repose-Pieds avant droit | 1 |
| 10 | 88450031A | Circlip benzing din 6799 | 4 |
| 11 | 24710731A | Plaque protection gauche | 8 |
| 12 | 46410051A | Repose-Pieds avant gauche | 1 |
| 13 | 80A053548 | Pivot | 1 |
| 14 | 77156672B | Vis tceif M6X1,00X20 ch5 | 2 |
| 15 | 85210531A | Rondelle 8.2X20X1 | 1 |
| 16 | 000001199 | Joint torique 11.11X1.78 | 2 |
| 17 | 000059056 | Douille | 1 |
| 18 | 76410111A | Caoutchouc | 3 |
| 19 | 45620071A | Pédale changement vitesse | 1 |
| 20 | 45610061A | Bielle levier commande vitesse | 2 |
| 21 | 763106N01 | Ecrou | 1 |
| 22 | 764010003 | Joint à rotule, gauche | 1 |
| 23 | 74750011A | Écrou gauche | 1 |
| 24 | 11720301A | Tige commande sélecteur | 1 |
| 25 | 60N115062 | Ecrou | 2 |
| 26 | 764010002 | Joint à rotule, droit | 1 |
| 28 | 82410151A | Support Repose-Pieds avant gauche | 1 |
| 29 | 77210231A | Pivot | 1 |
| 30 | 82710671A | Plaquette | 1 |
| 31 | 75010481A | Ecrou | 1 |
| 32 | 82912601A | Plaquette | 1 |
| 33 | 79920011A | Ressort extérieur béquille | 2 |
| 34 | 800062676 | Ressort interne béquille | 4 |
| 35 | 55620251A | Support béquille latéral | 1 |
| 36 | 77157542B | Vis tceif M10X1.5X25 | 1 |
| 37 | 82111031A | Pivot béquille latéral | 1 |
| 38 | 55610132A | Béquille latérale | 1 |
| 39 | 71310991A | Entretoise | 1 |
| 40 | 53910231A | Interrupteur béquille latéral | 2 |
| 41 | 77940051A | Vis M6X16 | 1 |
| 42 | 71610611A | Entretoise | 1 |
