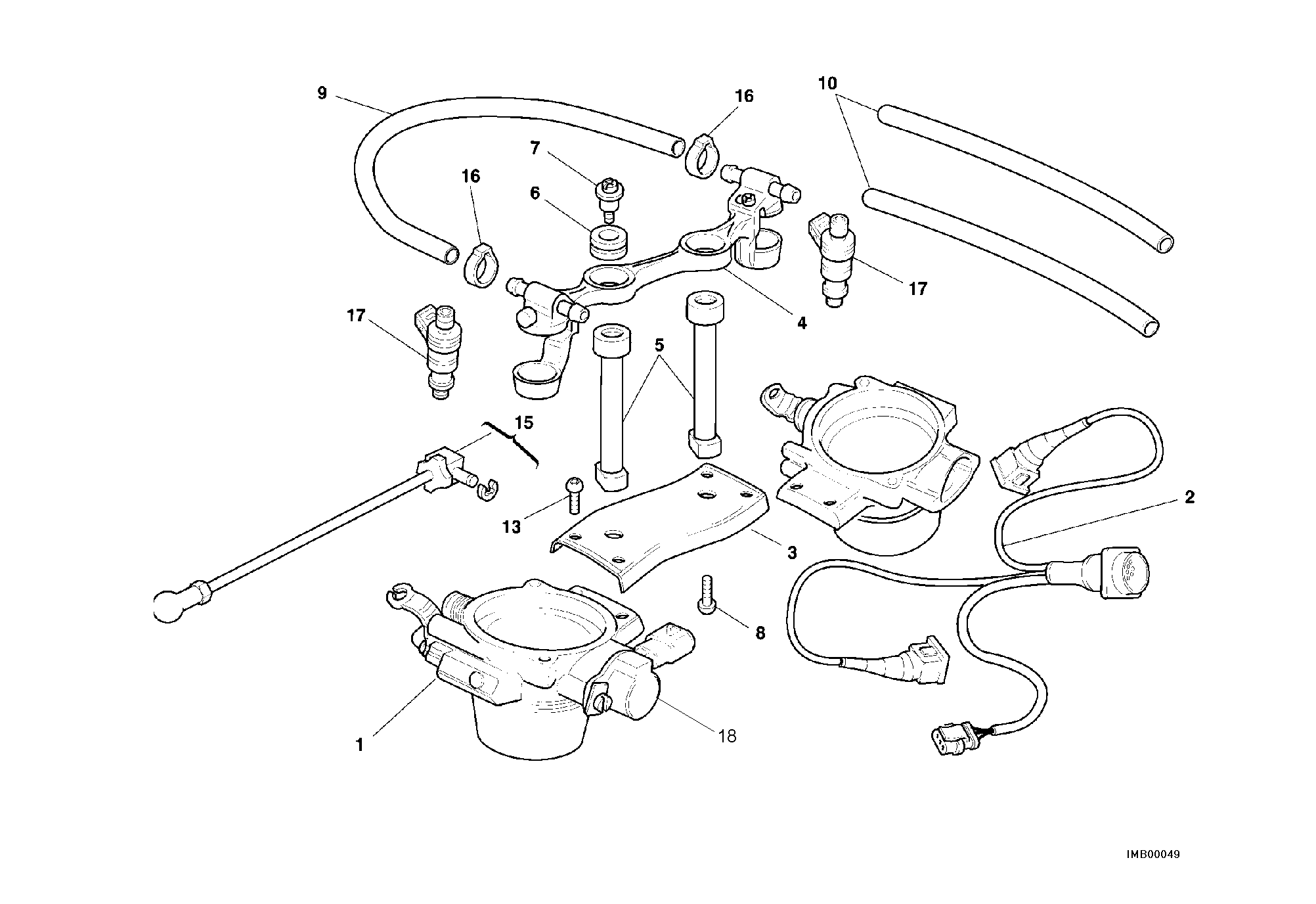

15 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 28240241A | Corps papillon | 1 |
| 2 | 51010591C | Câblage corps à papillon | 1 |
| 3 | 83011361A | Equerre | 1 |
| 4 | 83011981A | Support | 8 |
| 5 | 68410471A | Colonne | 1 |
| 6 | 70010291A | Joint en caoutchouc Anti-Vibration | 1 |
| 7 | 77911941A | Vis special | 1 |
| 8 | 41760139A | Vis | 1 |
| 9 | 59011041A | Tuyau | 2 |
| 10 | 59011541A | Durite 7.5X14.5X200 | 2 |
| 13 | 60N107330 | Vis tcei M5X0,8X16 | 1 |
| 15 | 28740451A | Tirant | 4 |
| 16 | 28740241A | Collier | 1 |
| 17 | 28040091A | Injector | 1 |
| 18 | 28440021A | Potentiometre | 1 |
