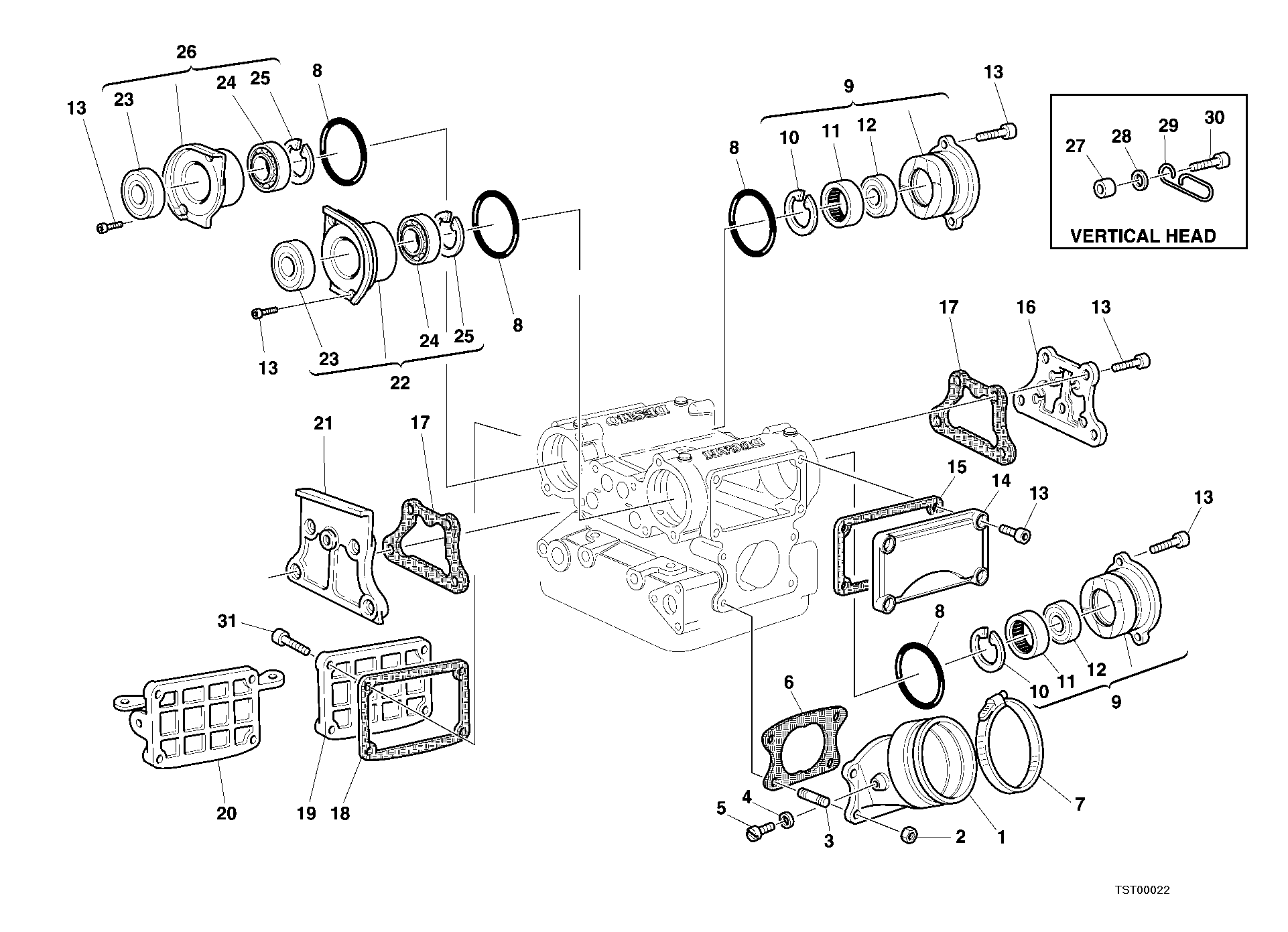

31 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 14010221A | Raccord D'Admission | 1 |
| 2 | 800044240 | Écrou autobloquant bride M6X1,00 | 4 |
| 3 | 76640121A | Goujon | 4 |
| 4 | 025070223 | Joint aluminium | 2 |
| 5 | 77650322A | Vis Tc M5X8 | 2 |
| 6 | 78810022A | Garniture conduit D'Aspiration | 8 |
| 7 | 74140221A | Collier | 8 |
| 8 | 88640011A | Joint torique | 4 |
| 9 | 23520021AA | Capuchon | 4 |
| 10 | 735033380 | Circlip | 2 |
| 11 | 757941542 | Roulement | 2 |
| 12 | 937831730 | Bague D'Etancheite 17-30-7 | 8 |
| 13 | 60N107335 | Vis tcei M6X1.00X16 | 4 |
| 14 | 24010231A | Couvercle soupapes aspiration | 4 |
| 15 | 78810073A | Garniture couvercle soupapes D'Aspiratio | 4 |
| 16 | 24710053BA | Couvercle central | 4 |
| 17 | 78810104A | Joint couvercle | 39 |
| 18 | 78810531A | Garniture couvercle soupapes de decharge | 2 |
| 19 | 24010141A | Couvercle soupapesechappement | 2 |
| 20 | 24010151A | Couvercle soupapesechappement | 2 |
| 21 | 24710062AA | Couvercle central, cote distribution | 4 |
| 22 | 23520031AA | Capuchon | 2 |
| 23 | 937832235 | Bague D'Etancheite 22-35-7 | 1 |
| 24 | 751201747 | Roulement à billes 6203 | 1 |
| 25 | 735033683 | Circlip | 2 |
| 26 | 23520041AA | Capuchon | 2 |
| 27 | 067549540 | Entretoise | 4 |
| 28 | 734306N01 | Rondelle | 4 |
| 29 | 82911871A | Bague-Guide | 4 |
| 30 | 60N102510 | Vis tête hexagonale creuse M6X25 | 2 |
| 31 | 77150642B | Vis tcei M6X1.00X14 | 1 |
