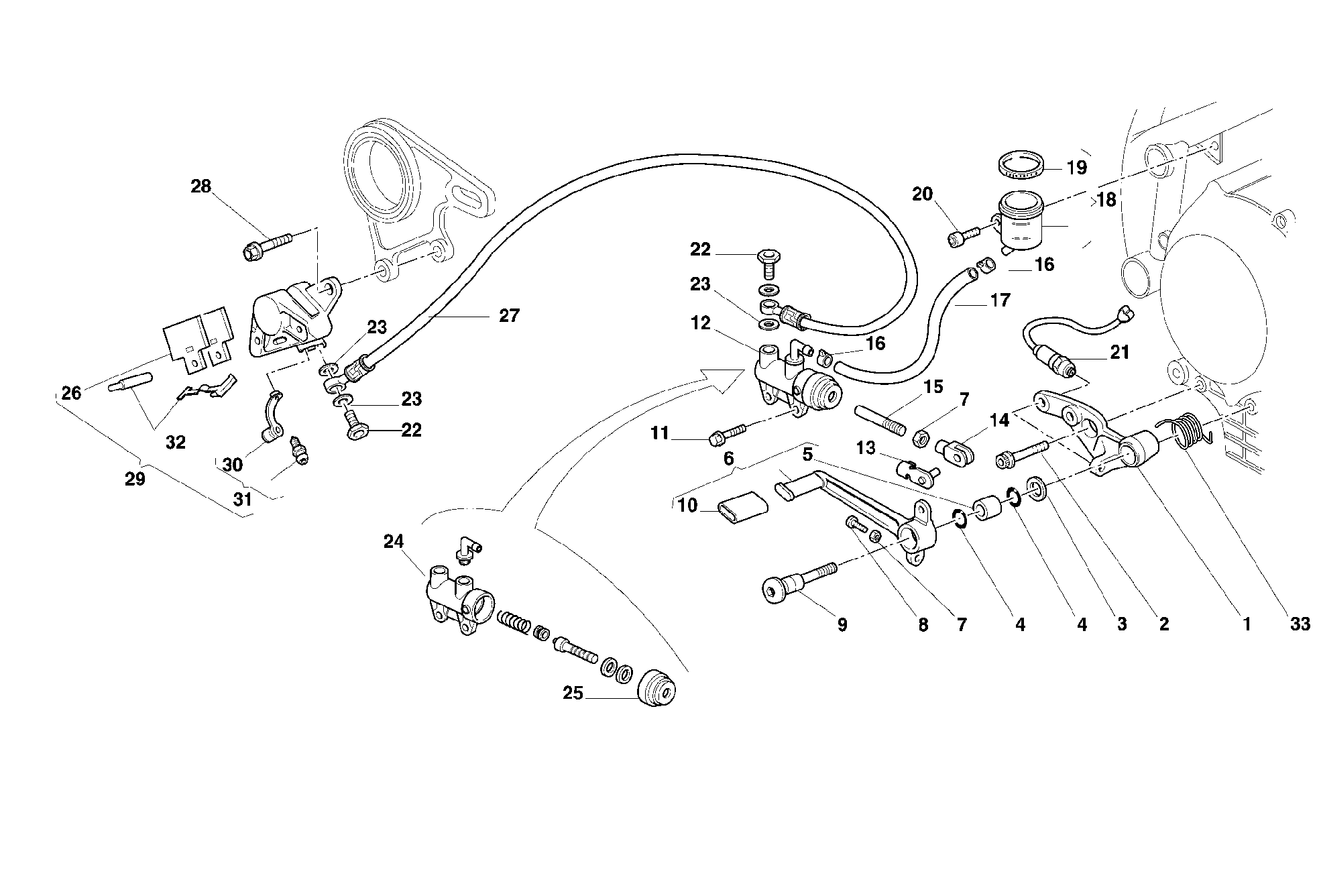

33 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 82910781A | Support pompe frein arrière | 2 |
| 2 | 77157542B | Vis tceif M10X1.5X25 | 2 |
| 3 | 85210541A | Rondelle 10,2X20X1 | 1 |
| 4 | 000001199 | Joint torique 11.11X1.78 | 1 |
| 5 | 000059056 | Douille | 1 |
| 6 | 45720081A | Pédale frein | 1 |
| 7 | 60N115062 | Ecrou | 1 |
| 8 | 800067981 | Vis sans tête filetée | 2 |
| 9 | 82110521A | Pivot | 1 |
| 10 | 76410111A | Caoutchouc | 1 |
| 11 | 77250241A | Vis M6X16 | 2 |
| 12 | 62540061A | Pompe frein arrière | 1 |
| 13 | 000064617 | Ressort | 1 |
| 14 | 00A055757 | Fourche | 1 |
| 15 | 11710251A | Tige commande frein | 2 |
| 16 | 74140431A | Collier | 1 |
| 17 | 87710391A | Tuyau huile | 1 |
| 18 | 000061078 | Réservoir liquide freins | 1 |
| 19 | 800066305 | Bouchon réservoir huile frein | 1 |
| 20 | 707006N02 | Vis tête hexagonale creuse M6X10 | 2 |
| 21 | 53940031B | Interrupteur stop arrière | 1 |
| 22 | 77910581A | Vis fixation tuyau huile | 1 |
| 23 | 42020010A | Joint en cuivre 11.9X8.2X2 | 1 |
| 24 | 800042345 | Raccord de rechange | 1 |
| 25 | 066439741 | Pare poussiere | 1 |
| 26 | 61340081A | Jeu plaquettes frein arrière | 2 |
| 27 | 61910011B | Tuyau frein arrière | 4 |
| 28 | 000069056 | Vis | 1 |
| 29 | 61140052A | Étrier frein arrière | 1 |
| 30 | 61240081A | Bouchon poussiere (emballage de 20 pieces) | 1 |
| 31 | 000039727 | Soupape R niflard | 1 |
| 32 | 61240131A | Kit de révision de pivots | 2 |
| 33 | 79910831A | Ressort | 1 |
