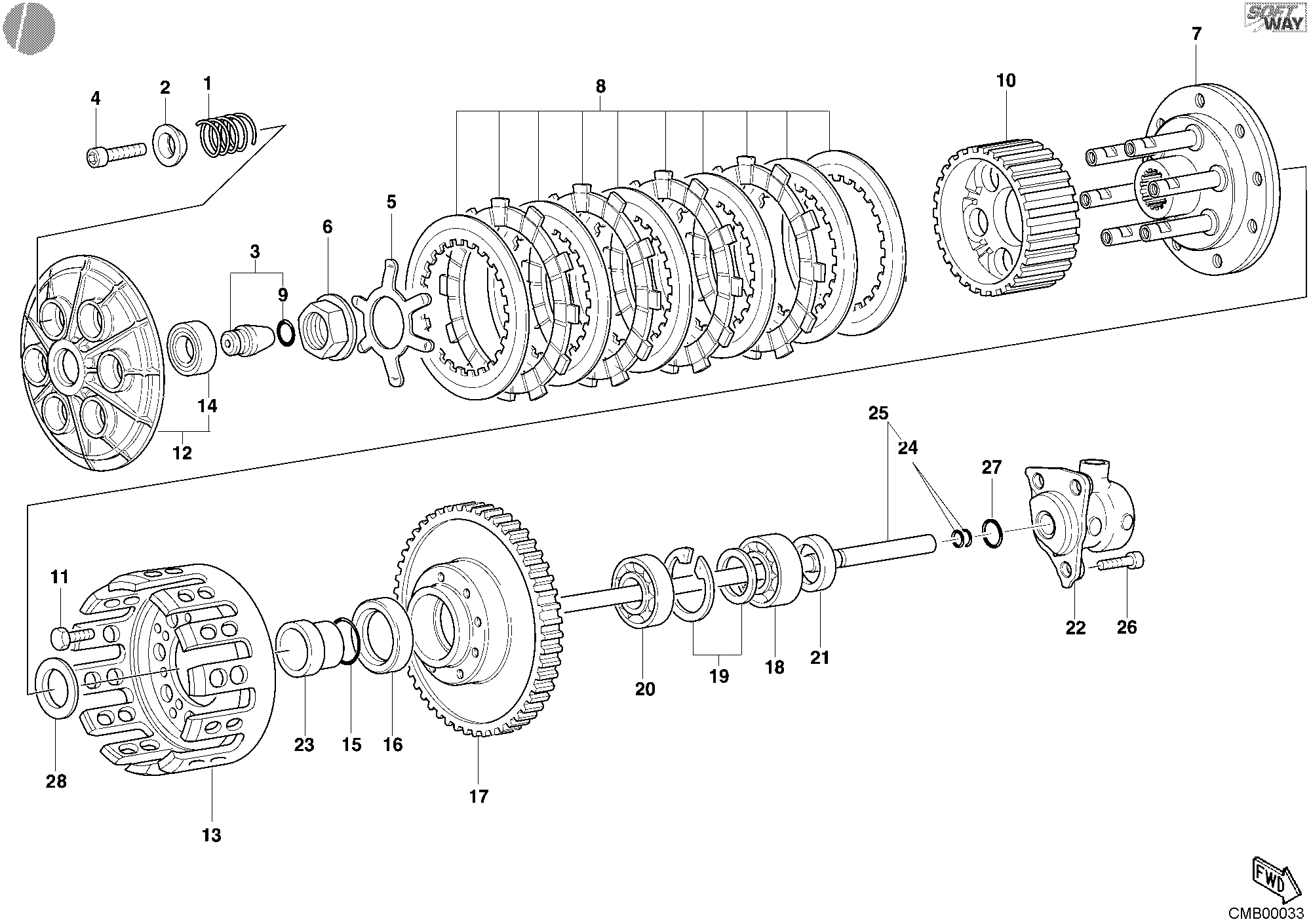

28 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 065916555 | Ressort embrayage | 6 |
| 2 | 84110022A | Cuvette | 6 |
| 3 | 81820111A | Barre de pression | 1 |
| 4 | 77150432B | Vis M5X20 | 6 |
| 5 | 79910661B | Ressort | 1 |
| 6 | 75010501A | Ecrou | 1 |
| 7 | 16020381C | Bride tambour embrayage | 1 |
| 8 | 19020101A | Jeu disques embrayage | 1 |
| 9 | 040017030 | Joint torique 2031 | 1 |
| 10 | 19610141B | Tambour embrayage | 1 |
| 11 | 706108120 | Vis M8X20 | 8 |
| 12 | 19420131A | Disque de poussee embrayage | 1 |
| 13 | 19810032C | Cloche embrayage | 1 |
| 14 | 70250161A | Roulement | 1 |
| 15 | 46320537A | Joint torique | 1 |
| 16 | 46340269A | Bague D'Etancheite 35-47-7 | 1 |
| 17 | 17020281B | Couple engranages transmission | 1 |
| 18 | 70240171A | Roulement 25X30X17 | 1 |
| 19 | 88120011A | Circlip | 1 |
| 20 | 751132566 | Roulement à billes 6005 | 1 |
| 21 | 066016145 | Entretoise 25.2X33.7X2.8 | 1 |
| 22 | 19540031A | Cylindre poussee embrayage (se referer à la circulaire pieces detachees 246) | 1 |
| 23 | 71310951A | Entretoise | 1 |
| 24 | 938232018 | Joint torique | 2 |
| 25 | 11720431A | Tige de commande embrayage | 1 |
| 26 | 60N107335 | Vis tcei M6X1.00X16 | 3 |
| 27 | 064792170 | Joint torique 3043 | 1 |
| 28 | 79910512A | Belleville | 1 |
