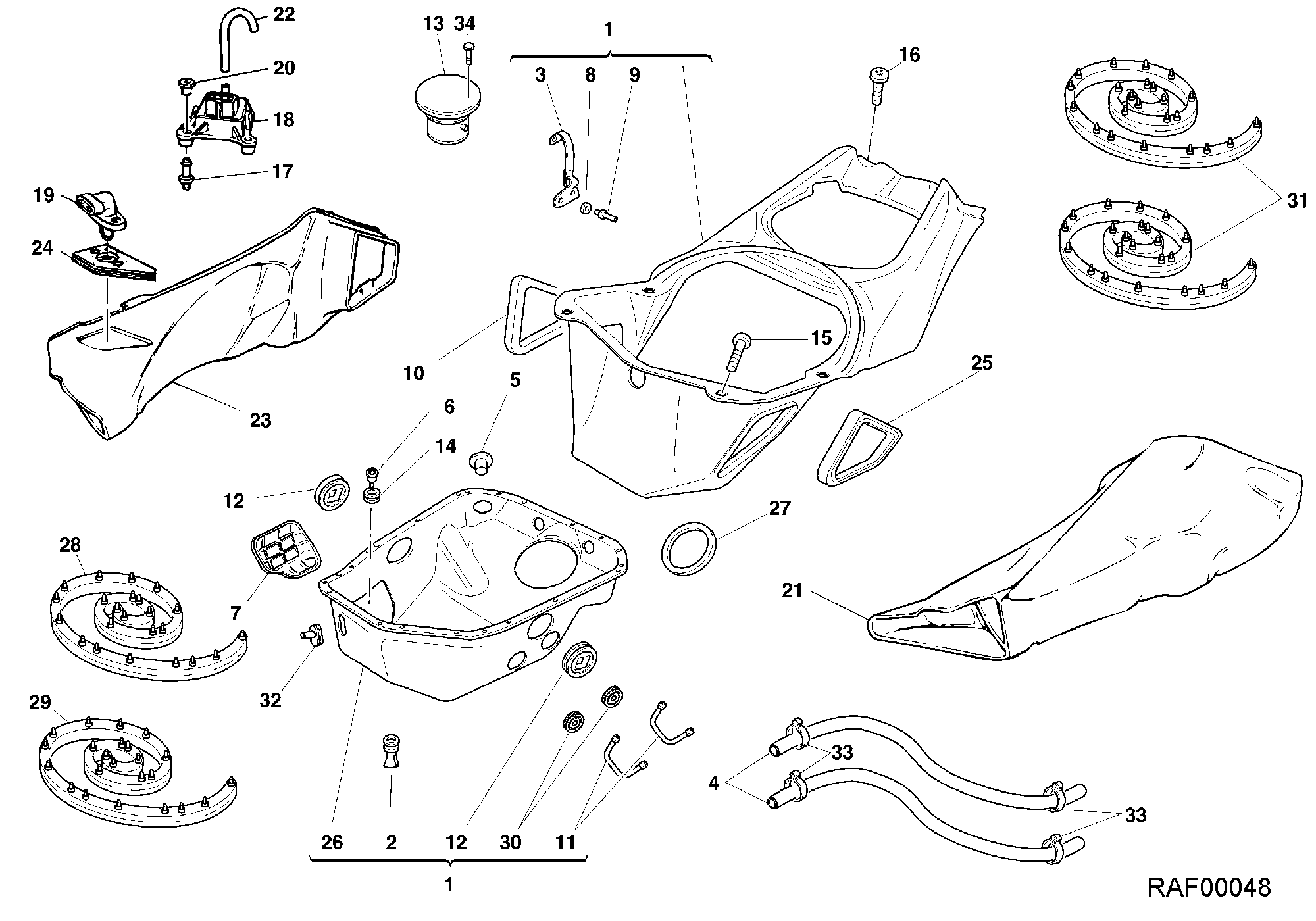

34 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 44220491A | Airbox | 1 |
| 2 | 000048971 | Caoutchouc | 1 |
| 3 | 85020021A | Crochet | 4 |
| 4 | 59011631A | Tuyau | 1 |
| 5 | 87240191A | Bouchon | 1 |
| 6 | 77911941B | Vis special | 4 |
| 7 | 05610221A | Insert | 1 |
| 8 | 85210751A | Rondelle | 8 |
| 9 | 73640131B | Rivet arrachage | 8 |
| 10 | 78810451A | Joint droit | 1 |
| 11 | 59011471B | Tuyau | 2 |
| 12 | 76410281A | Caoutchouc | 2 |
| 13 | 80210181A | Manchon | 2 |
| 14 | 70010291A | Joint en caoutchouc Anti-Vibration | 4 |
| 15 | 77210081A | Vis special | 2 |
| 16 | 77210171A | Vis special | 4 |
| 17 | 83210121A | Pivot | 3 |
| 18 | 55240021A | Détecteur pression | 1 |
| 19 | 55240121A | Capteur température air | 1 |
| 20 | 76410161A | Joint en caoutchouc Anti-Vibration | 3 |
| 21 | 44210401A | Conduit gauche. | 1 |
| 22 | 87710401A | Tuyau | 1 |
| 23 | 44210391A | Conduit droit | 1 |
| 24 | 82912041A | Support | 1 |
| 25 | 78810441A | Joint gauche | 1 |
| 26 | 44210481A | Airbox | 1 |
| 27 | 79110431A | Joint | 2 |
| 28 | 79110441A | Joint | 1 |
| 29 | 79110451A | Joint | 1 |
| 30 | 76410251A | Joint en caoutchouc Passe-Cable | 2 |
| 31 | 79110411B | Joint boîte à Air-Reservoir | 1 |
| 32 | 76410271B | Joint en caoutchouc Passe-Cable | 1 |
| 33 | 28740241A | Collier | 4 |
| 34 | 77910091A | Vis M5X12 | 4 |
