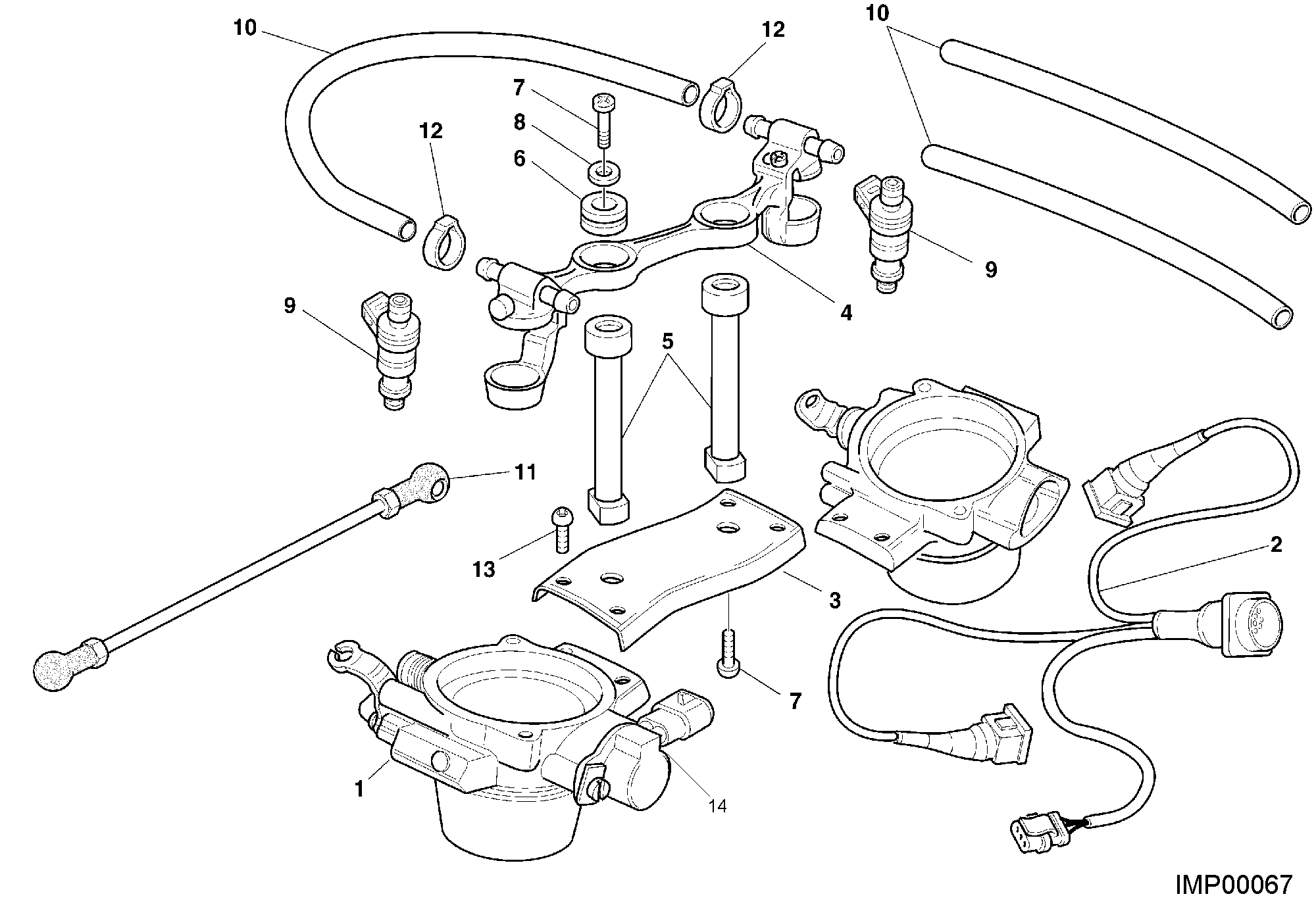

14 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 28240241A | Corps papillon | 1 |
| 2 | 51010982B | Câblage corps à papillon | 1 |
| 3 | 83011361A | Equerre | 1 |
| 4 | 83011981A | Support | 1 |
| 5 | 68410471A | Colonne | 2 |
| 6 | 70010291A | Joint en caoutchouc Anti-Vibration | 2 |
| 7 | 77912221A | Vis special | 4 |
| 8 | 85610681A | Rondelle | 2 |
| 9 | 28040091A | Injector | 2 |
| 10 | 59011631A | Tuyau | 1 |
| 11 | 28740451A | Tirant | 1 |
| 12 | 28740241A | Collier | 4 |
| 13 | 60N107330 | Vis tcei M5X0,8X16 | 4 |
| 14 | 28440021A | Potentiometre | 1 |
