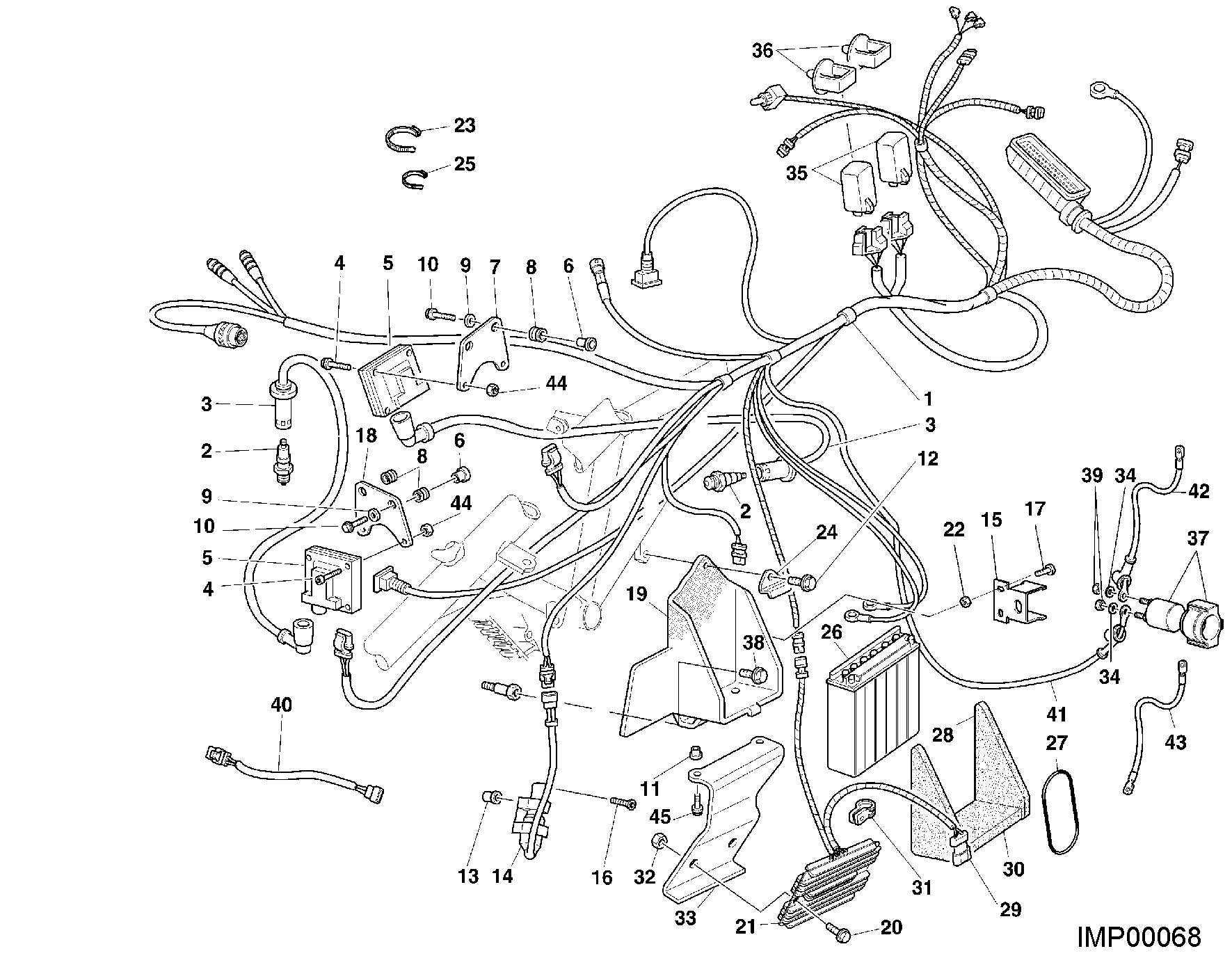

45 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 51011152A | Câblage D'Injection | 1 |
| 2 | 67040201A | Bougie | 2 |
| 3 | 67110111A | Câble H.T. | 2 |
| 4 | 77150252B | Vis M4X25 | 5 |
| 5 | 28540031A | Bobine D'Allumage | 2 |
| 6 | 000044099 | Entretoise 8X6.2X8.5 | 2 |
| 7 | 82912481A | Support droit | 1 |
| 8 | 079772068 | Joint en caoutchouc Anti-Vibration | 4 |
| 9 | 800056359 | Rondelle 16X6.4X1.5 | 2 |
| 10 | 77250241A | Vis M6X16 | 2 |
| 11 | 036499020 | Insertion filetée wellnut M6 | 2 |
| 12 | 77250251A | Vis M6X10 | 3 |
| 13 | 85040221A | Insertion fileté | 2 |
| 14 | 53910101A | Interrupteur | 1 |
| 15 | 82910201A | Support | 1 |
| 16 | 77510071A | Vis special | 2 |
| 17 | 77910091A | Vis M5X12 | 2 |
| 18 | 82912471A | Support gauche | 1 |
| 19 | 82911451A | Support batterie | 1 |
| 20 | 77250241A | Vis M6X16 | 2 |
| 21 | 54010151A | Régulateur de tension | 1 |
| 22 | 000056443 | Ecrou | 2 |
| 23 | 069191030 | Collier | 42 |
| 24 | 82710721A | Plaque | 1 |
| 25 | 74140381A | Collier | 25 |
| 26 | 39540092A | Batterie | 1 |
| 27 | 88640111A | Joint torique | 1 |
| 28 | 86610272A | Tampon droit | 1 |
| 29 | 86610282A | Tampon gauche | 1 |
| 30 | 86610331A | Tampon caoutchouc | 1 |
| 31 | 74140331A | Collier | 1 |
| 32 | 000044240 | Écrou autobloquant bride M6X1.00 | 4 |
| 33 | 82711751A | Plaque | 1 |
| 34 | 46240376A | Rondelle elastique 6Mm Din137B | 2 |
| 35 | 28740402A | Relais | 2 |
| 36 | 82911271A | Support | 2 |
| 37 | 39710011A | Telerupteur | 1 |
| 38 | 77250231A | Vis M6X20 | 2 |
| 39 | 41790506A | Ecrou | 2 |
| 40 | 51011591A | Rallonge câble bobine horizontale | 1 |
| 41 | 51410231A | Cable | 1 |
| 42 | 51410221A | Cable | 1 |
| 43 | 51310161B | Câble masse batterie - moteur | 1 |
| 44 | 74950011A | Ecrou | 4 |
| 45 | 77156642B | Vis M6X14 | 2 |
