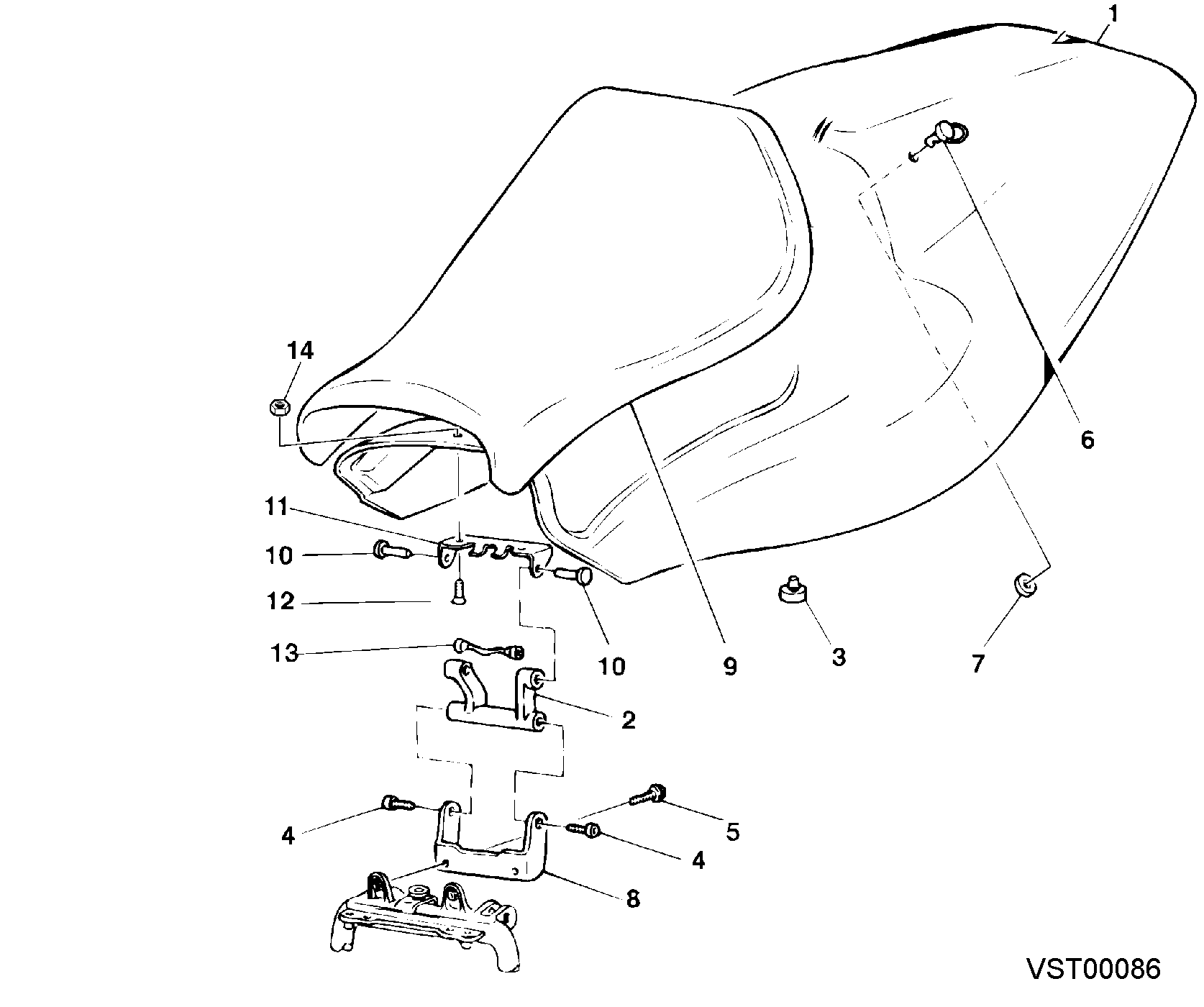

15 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 48330211C | Queue de carénage | 1 |
| 2 | 45510051A | Bielle | 1 |
| 3 | 000041039 | Tampon caoutchouc | 4 |
| 4 | 60N102482 | Vis M5X10 | 2 |
| 5 | 77250251A | Vis M6X10 | 2 |
| 6 | 85040231A | Pivot | 2 |
| 6 | 85040251A | Pivot | 1 |
| 7 | 85610421A | Rondelle en nylon 6X12X0,5 | 2 |
| 8 | 82710851B | Equerre | 1 |
| 9 | 59620261A | Selle | 1 |
| 10 | 82110571B | Pivot | 2 |
| 11 | 82710861A | Support | 1 |
| 12 | 77750362B | Vis M5X16 | 2 |
| 13 | 76410141A | Caoutchouc | 1 |
| 14 | 000056443 | Ecrou | 2 |
