Pincez pour zoomer · touchez une pièce

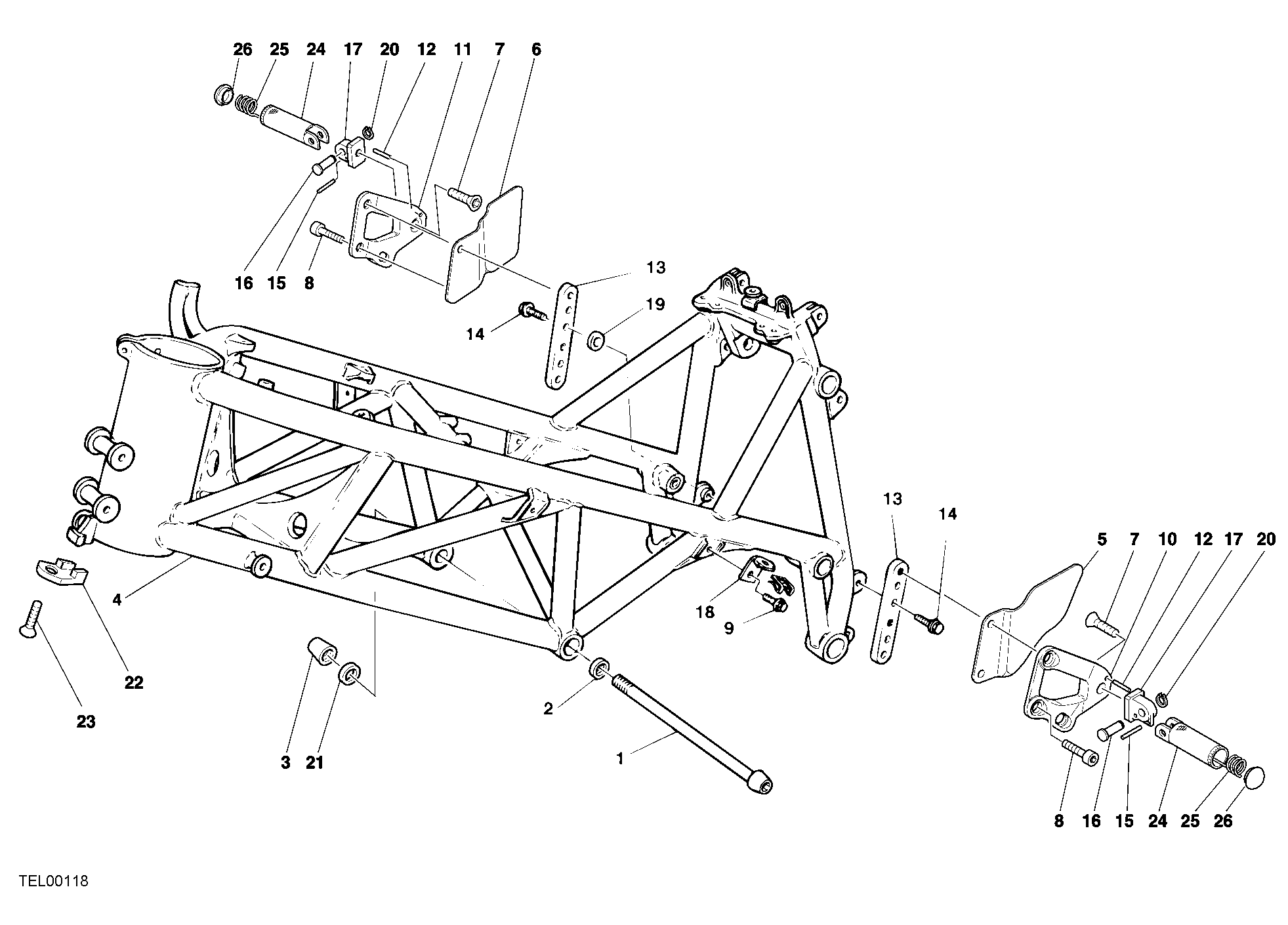

26 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 77210251A | Vis support moteur | 2 |
| 2 | 85610671A | Rondelle | 2 |
| 3 | 75010521A | Ecrou | 2 |
| 4 | 47010552A | Cadre | 1 |
| 5 | 46010851A | Protection gauche | 1 |
| 6 | 46010841A | Couvercle droit | 1 |
| 7 | 720962125 | Vis | 2 |
| 8 | 77157232B | Vis tceif M8X1.25X25 ch6 | 4 |
| 9 | 77250251A | Vis M6X10 | 4 |
| 10 | 82410591B | Support Repose-Pieds gauche | 1 |
| 11 | 82410581B | Support Repose-Pieds droit | 1 |
| 12 | 86150081A | Goupille | 2 |
| 13 | 83011291A | Plaquette | 2 |
| 14 | 77157212B | Vis M8X16 | 4 |
| 15 | 46290079A | Goupille elastique | 2 |
| 16 | 77912081A | Pivot Repose-Pieds | 2 |
| 17 | 82410541A | Joint à rotule | 2 |
| 18 | 82710671A | Plaquette | 4 |
| 19 | 71311101A | Entretoise | 2 |
| 20 | 735000624 | Circlip | 2 |
| 21 | 85610661A | Rondelle | 2 |
| 22 | 82711763A | Plaque arrêt | 1 |
| 23 | 77752342B | Vis M5X12 | 1 |
| 24 | 46410302A | Repose-Pieds | 2 |
| 25 | 79911041A | Ressort Repose-Pieds | 2 |
| 26 | 82410551A | Bouchon | 2 |
