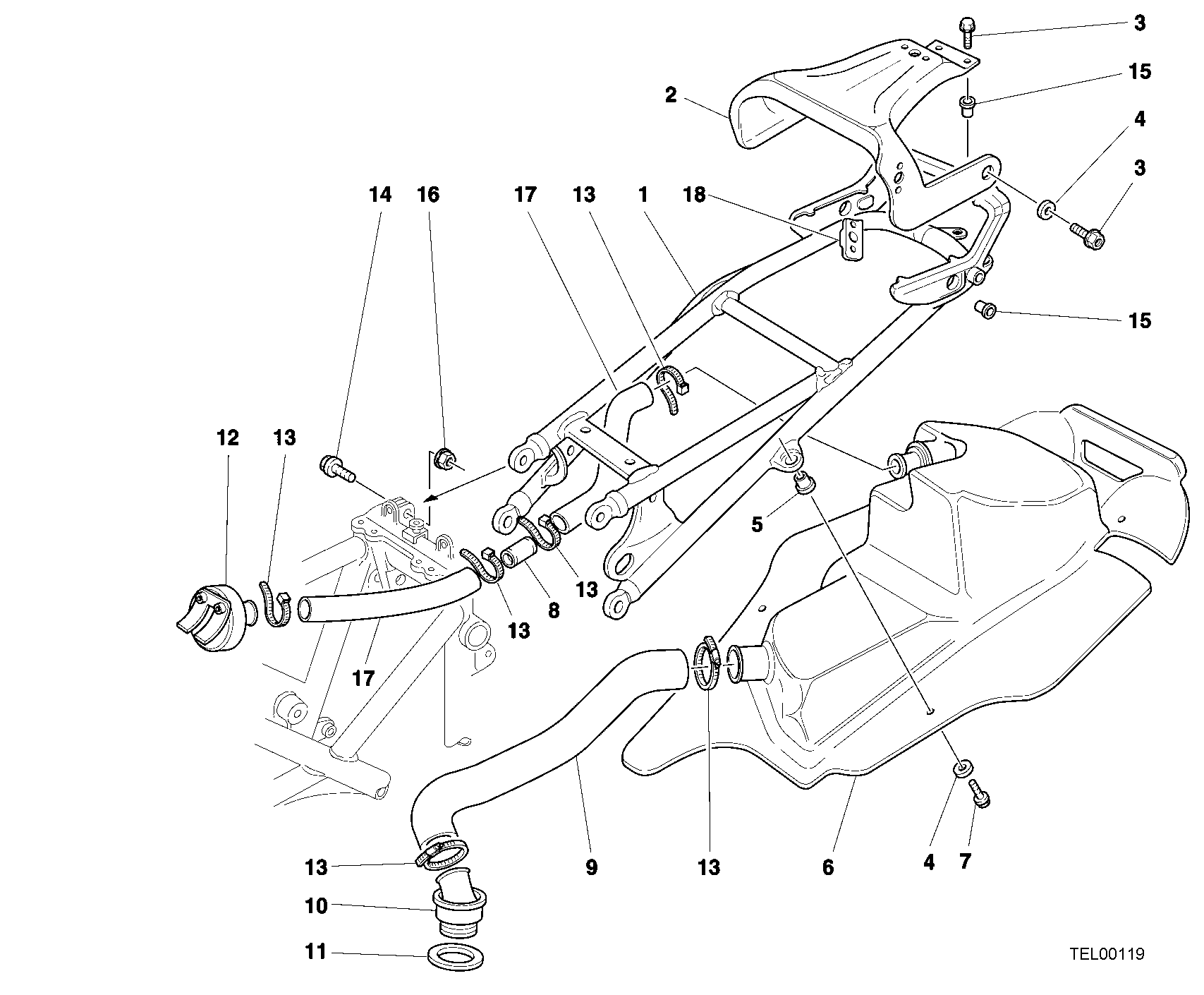

18 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 47120341D | Cadre arrière | 1 |
| 2 | 82911571B | Support queue de carénage | 1 |
| 3 | 000062727 | Vis | 4 |
| 4 | 800056359 | Rondelle 16X6.4X1.5 | 8 |
| 5 | 036499020 | Insertion filetée wellnut M6 | 4 |
| 6 | 58510182B | Réservoir event | 1 |
| 7 | 8BB061070 | Vis tcei M6X1.00X16 | 4 |
| 8 | 87710771A | Joint | 1 |
| 9 | 87610642A | Tube D'Event | 1 |
| 10 | 25720031A | Valve event | 1 |
| 11 | 066049920 | Joint | 1 |
| 12 | 59310192A | Valve event | 1 |
| 13 | 069191030 | Collier | 6 |
| 14 | 800062732 | Vis tef M8X1,25X25 ch12 | 4 |
| 15 | 85040421A | Insertion fileté | 4 |
| 16 | 74710051A | Écrou M8 | 4 |
| 17 | 87610571A | Tube D'Event | 1 |
| 18 | 85040291A | Fixation rapide | 2 |
