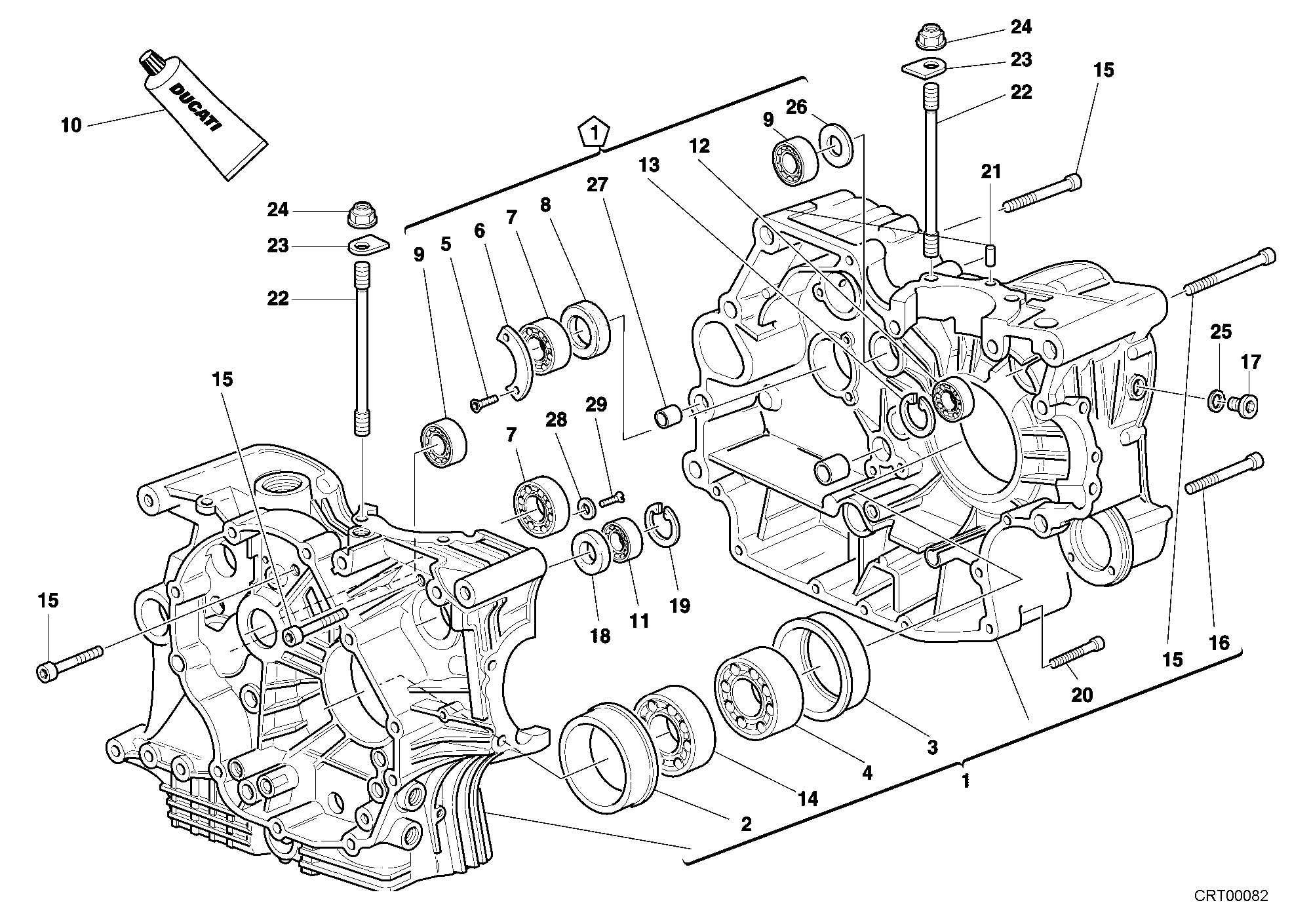

29 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 22520551A | Carter moteur | 1 |
| 2 | 71010691A | Douille | 1 |
| 3 | 71010701A | Douille | 1 |
| 4 | 751913380 | Roulement 35X72X17 | 1 |
| 5 | 720941616 | Vis tspei M6X12 | 2 |
| 6 | 82610031A | Plaque arrêt | 1 |
| 7 | 70250191A | Roulement 25X62X17 | 2 |
| 8 | 937832552 | Bague D'Etancheite | 1 |
| 9 | 757911747 | Roulement à rouleaux Nj203Ecp | 2 |
| 10 | 942470014 | Colle liquide | 1 |
| 11 | 757941542 | Roulement | 1 |
| 12 | 70250081A | Roulement à billes 6003 tn9 C3 | 1 |
| 13 | 735033380 | Circlip | 1 |
| 14 | 751433380 | Roulement à billes 35Bn03D06 | 1 |
| 15 | 77151362B | Vis | 7 |
| 16 | 77150802B | Vis M6X75 | 2 |
| 17 | 77910261A | Vis | 1 |
| 18 | 937851830 | Bague D'Etancheite | 1 |
| 19 | 735033380 | Circlip | 1 |
| 20 | 77150722B | Vis | 7 |
| 21 | 001152010 | Goujon de référence | 2 |
| 22 | 76610012B | Goujon fixation cylindre culasse | 8 |
| 23 | 85610251A | Rondelle, speciale | 8 |
| 24 | 067092010 | Écrou bride M10 | 8 |
| 25 | 42020062A | Joint aluminium | 1 |
| 26 | 037049250 | Rondelle | 1 |
| 27 | 71110951A | Goujon de référence | 2 |
| 28 | 71311401A | Entretoise | 2 |
| 29 | 60N101079 | Vis te M6X1.00X16 | 2 |
