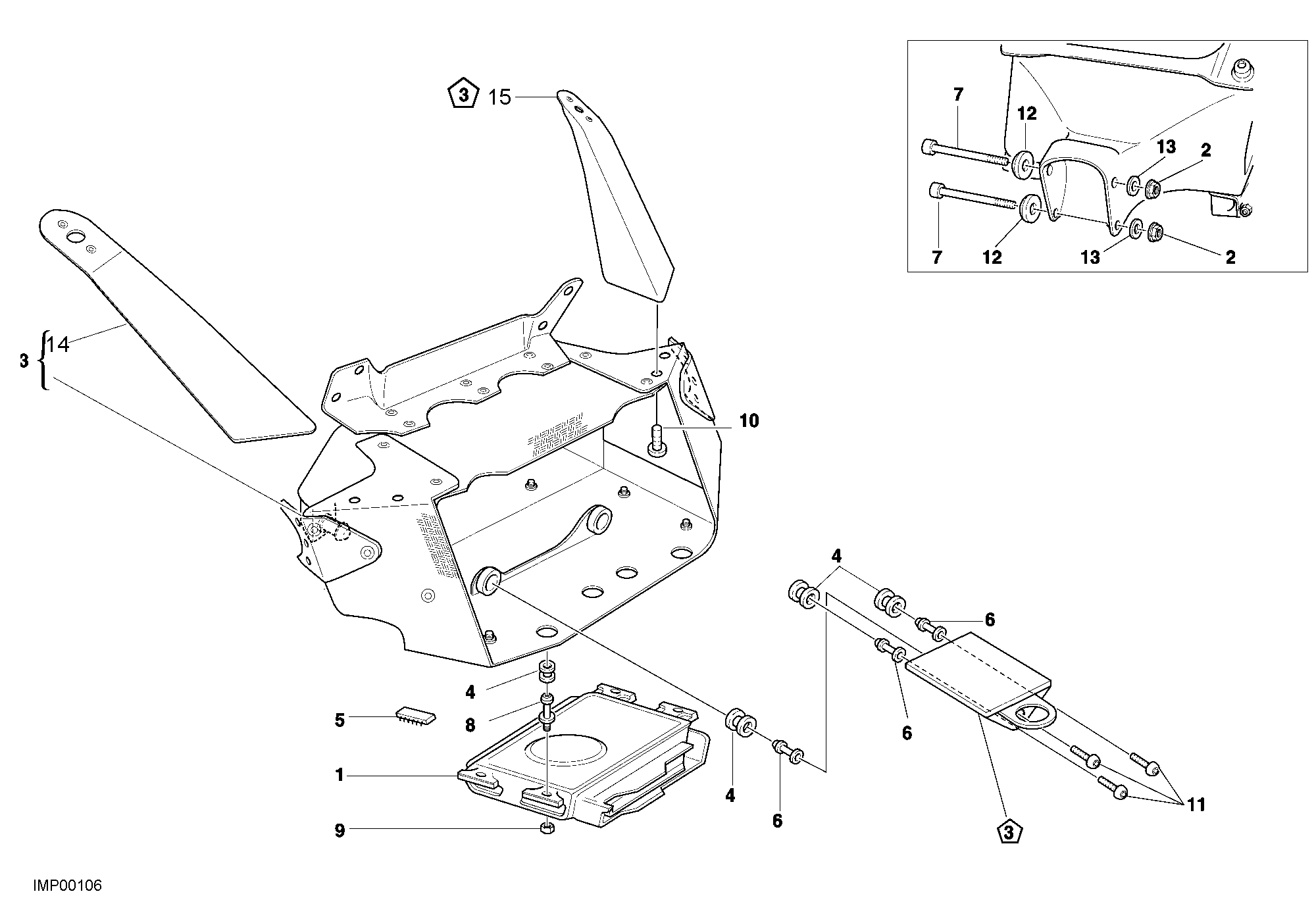

15 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 28640121A | Centrale contrôle moteur | 1 |
| 2 | 74840052A | Ecrou | 2 |
| 3 | 82913211A | Support | 1 |
| 4 | 800018048 | Caoutchouc | 7 |
| 5 | 54611231A | Eprom | 1 |
| 6 | 82110751C | Pivot | 10 |
| 7 | 77150772B | Vis | 2 |
| 8 | 82110751B | Pivot | 4 |
| 9 | 800056443 | Écrou autobloquant M5X0,80 ch8 | 4 |
| 10 | 722761018 | Vis | 4 |
| 11 | 77912291A | Vis | 7 |
| 12 | 84110011C | Cuvette | 2 |
| 13 | 85240071A | Rondelle | 2 |
| 14 | 82912661A | Support droit | 1 |
| 15 | 82912671A | Support gauche | 1 |
