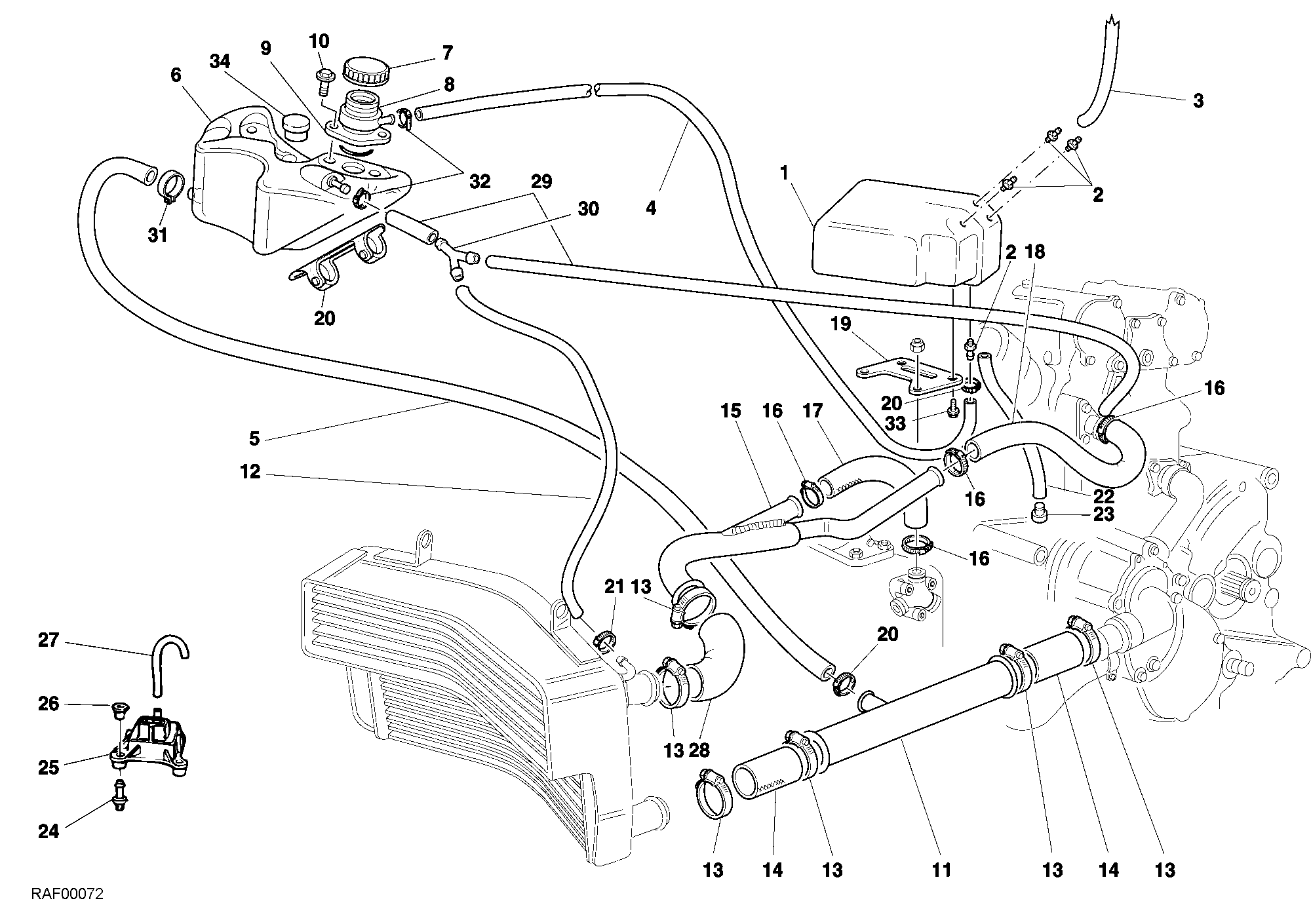

35 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 58510271A | Réservoir D'Eau | 1 |
| 2 | 77911211A | Raccord | 4 |
| 3 | 59011651A | Tuyau d' échappement | 2 |
| 4 | 87610581A | Tuyau | 1 |
| 5 | 80010601A | Tuyau | 1 |
| 6 | 58510111A | Réservoir D'Eau droite | 1 |
| 7 | 89310041A | Bouchon vase D'Expansion | 1 |
| 8 | 66810261B | Goulotte | 1 |
| 9 | 938230119 | Joint torique | 1 |
| 10 | 77250251A | Vis M6X10 | 2 |
| 11 | 87710641A | Tube Pompe/Radiateur | 1 |
| 12 | 87710671A | Tuyau huile | 1 |
| 13 | 74140251A | Collier 20-32Mm | 6 |
| 14 | 80010501A | Manchon caoutchouc | 2 |
| 15 | 87710761A | Tuyau de refoulement eau | 1 |
| 16 | 74140021A | Collier | 4 |
| 17 | 80010282A | Manchon caoutchouc | 1 |
| 18 | 80010071A | Tuyau entree eau verical | 1 |
| 19 | 82912461A | Support réservoir eau | 1 |
| 20 | 74110111A | Collier | 2 |
| 21 | 74140491A | Collier | 2 |
| 22 | 59011641A | Tuyau | 1 |
| 23 | 85040231A | Pivot | 1 |
| 23 | 85040251A | Pivot | 1 |
| 24 | 83210121A | Pivot | 3 |
| 25 | 55240021A | Détecteur pression | 1 |
| 26 | 76410161A | Joint en caoutchouc Anti-Vibration | 3 |
| 27 | 87710401A | Tuyau | 1 |
| 28 | 80010591A | Tuyau | 1 |
| 29 | 87610741A | Tuyau | 1 |
| 30 | 61610021A | Raccord en Y | 1 |
| 31 | 800050442 | Collier | 1 |
| 32 | 74140011A | Collier 12Mm | 2 |
| 33 | 000062725 | Vis | 2 |
| 34 | 86610211A | Tampon | 1 |
