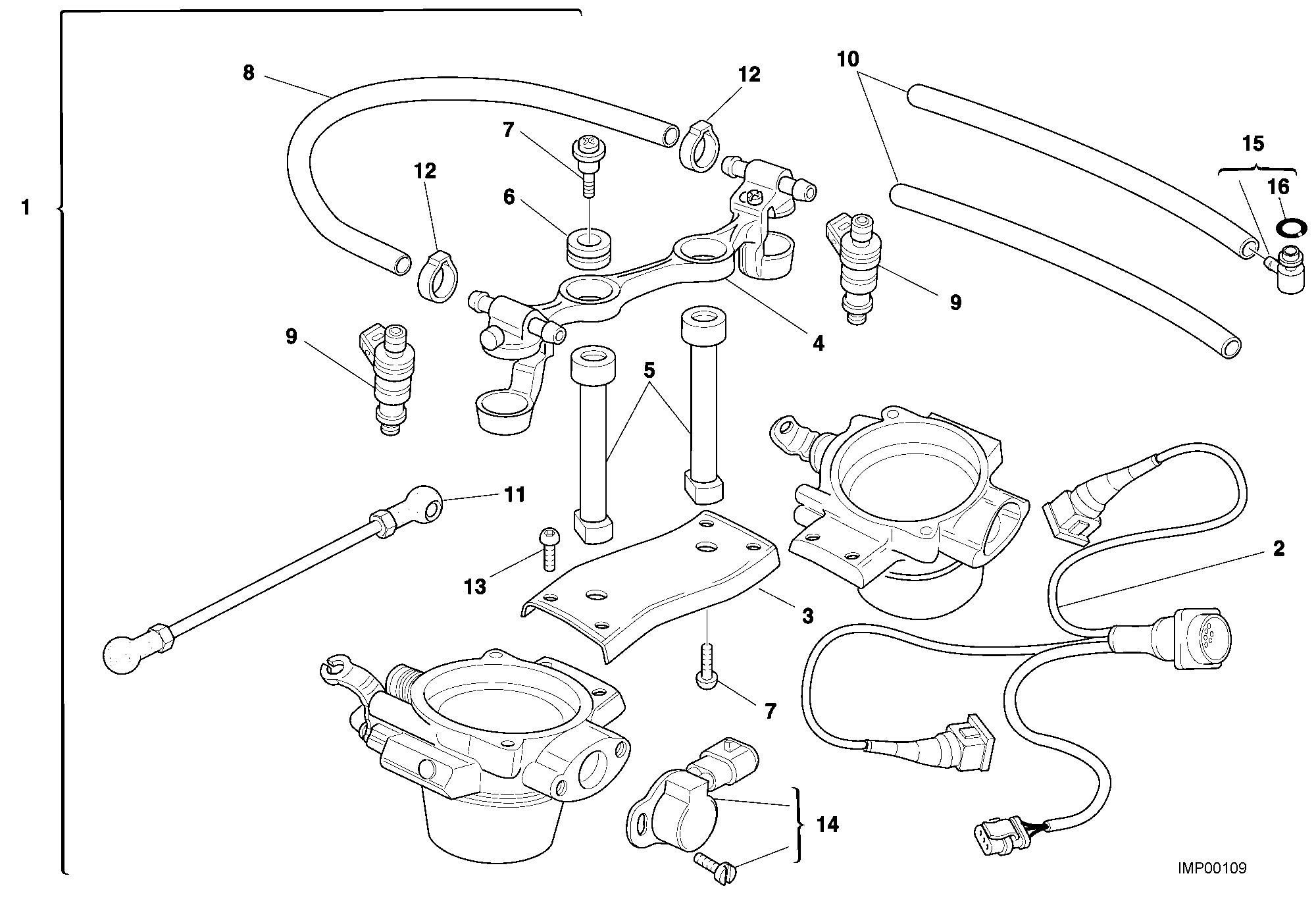

16 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 28240241B | Corps papillon | 1 |
| 2 | 51010982B | Câblage corps à papillon | 1 |
| 3 | 83011361A | Equerre | 1 |
| 4 | 83011981A | Support | 1 |
| 5 | 68410471A | Colonne | 2 |
| 6 | 70010291A | Joint en caoutchouc Anti-Vibration | 2 |
| 7 | 77911941A | Vis special | 4 |
| 8 | 59011041A | Tuyau | 1 |
| 9 | 28040091A | Injector | 2 |
| 10 | 59011541A | Durite 7.5X14.5X200 | 1 |
| 11 | 28740451A | Tirant | 1 |
| 12 | 28740241B | Collier click 16.8mm | 4 |
| 13 | 77940621A | Vis | 4 |
| 14 | 28440021A | Potentiometre | 1 |
| 15 | 58840171A | Raccord rapide | 2 |
| 16 | 040017030 | Joint torique 2031 | 2 |
