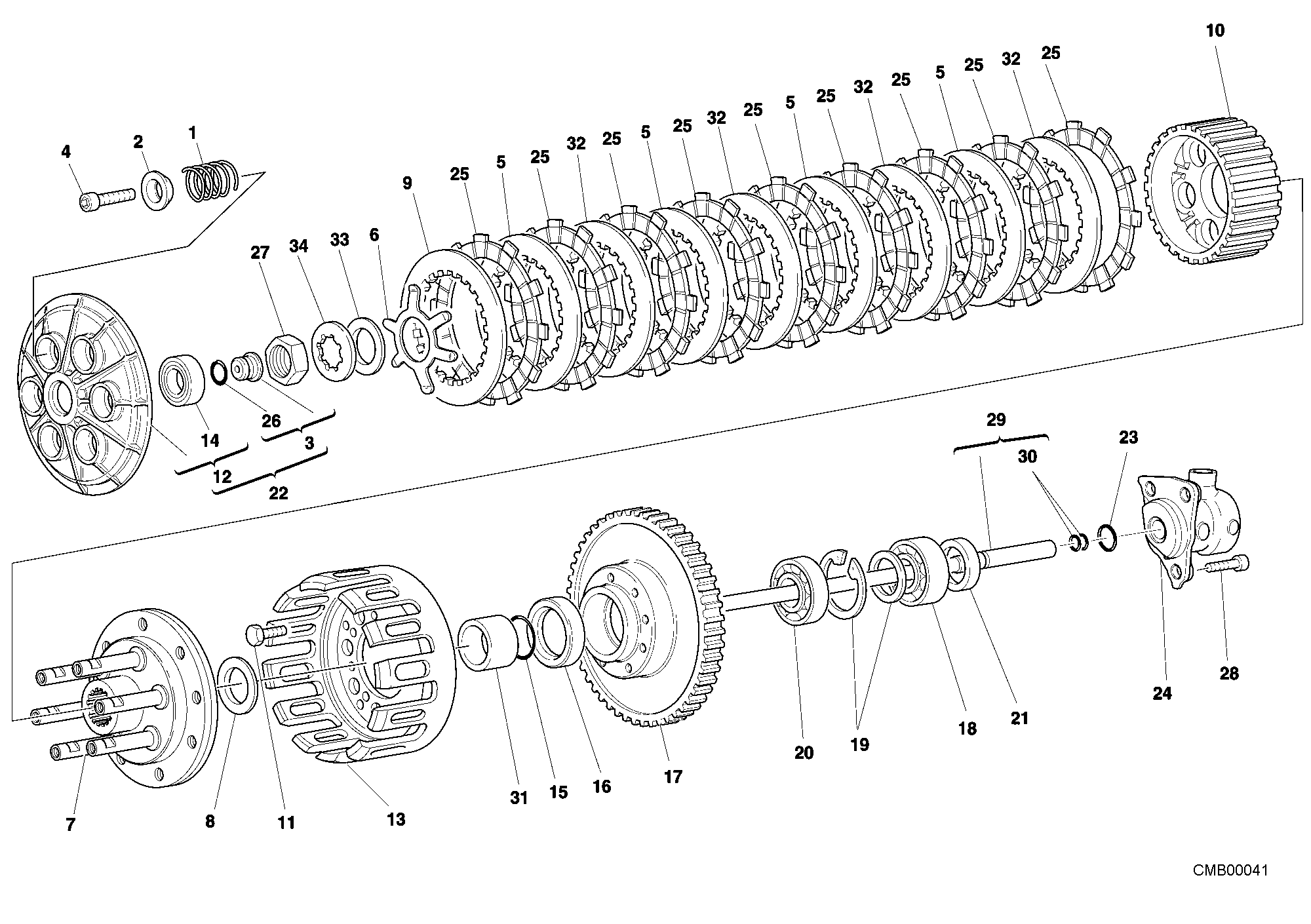

34 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 066716550 | Ressort embrayage | 6 |
| 2 | 84110022A | Cuvette | 6 |
| 3 | 81820111A | Barre de pression | 1 |
| 4 | 77150432B | Vis M5X20 | 6 |
| 5 | 066116530 | Disque embrayage entraine 1,5 mm | 4 |
| 6 | 79910661B | Ressort | 1 |
| 7 | 16020381C | Bride tambour embrayage | 1 |
| 8 | 79910512A | Belleville | 1 |
| 9 | 19010011A | Disque embrayage entraine 2 mm | 1 |
| 10 | 19610141B | Tambour embrayage | 1 |
| 11 | 706108120 | Vis M8X20 | 8 |
| 12 | 19420131A | Disque de poussee embrayage | 1 |
| 13 | 19810032C | Cloche embrayage | 1 |
| 14 | 70250161A | Roulement | 1 |
| 15 | 938232087 | Joint torique | 1 |
| 16 | 46340269A | Bague D'Etancheite 35-47-7 | 1 |
| 17 | 17020281B | Couple engranages transmission | 1 |
| 18 | 751132566 | Roulement à billes 6005 | 1 |
| 19 | 88120011A | Circlip | 1 |
| 20 | 46370226A | Roulement à billes 16005 | 1 |
| 21 | 066016145 | Entretoise 25.2X33.7X2.8 | 1 |
| 22 | 19420141A | Disque de poussee embrayage | 1 |
| 23 | 064792170 | Joint torique 3043 | 1 |
| 24 | 19540031A | Cylindre poussee embrayage (se referer à la circulaire pieces detachees 246) | 1 |
| 25 | 19110021A | Disque embrayage menant | 9 |
| 26 | 040017030 | Joint torique 2031 | 1 |
| 27 | 75010071A | Ecrou | 1 |
| 28 | 60N107335 | Vis tcei M6X1.00X16 | 3 |
| 29 | 11720431A | Tige de commande embrayage | 1 |
| 30 | 938232018 | Joint torique | 2 |
| 31 | 71310961B | Entretoise | 1 |
| 32 | 067516530 | Disque embrayage entraine bombe' | 4 |
| 33 | 71310961B | Entretoise | 1 |
| 34 | 85110041A | Rondelle blocage | 1 |
