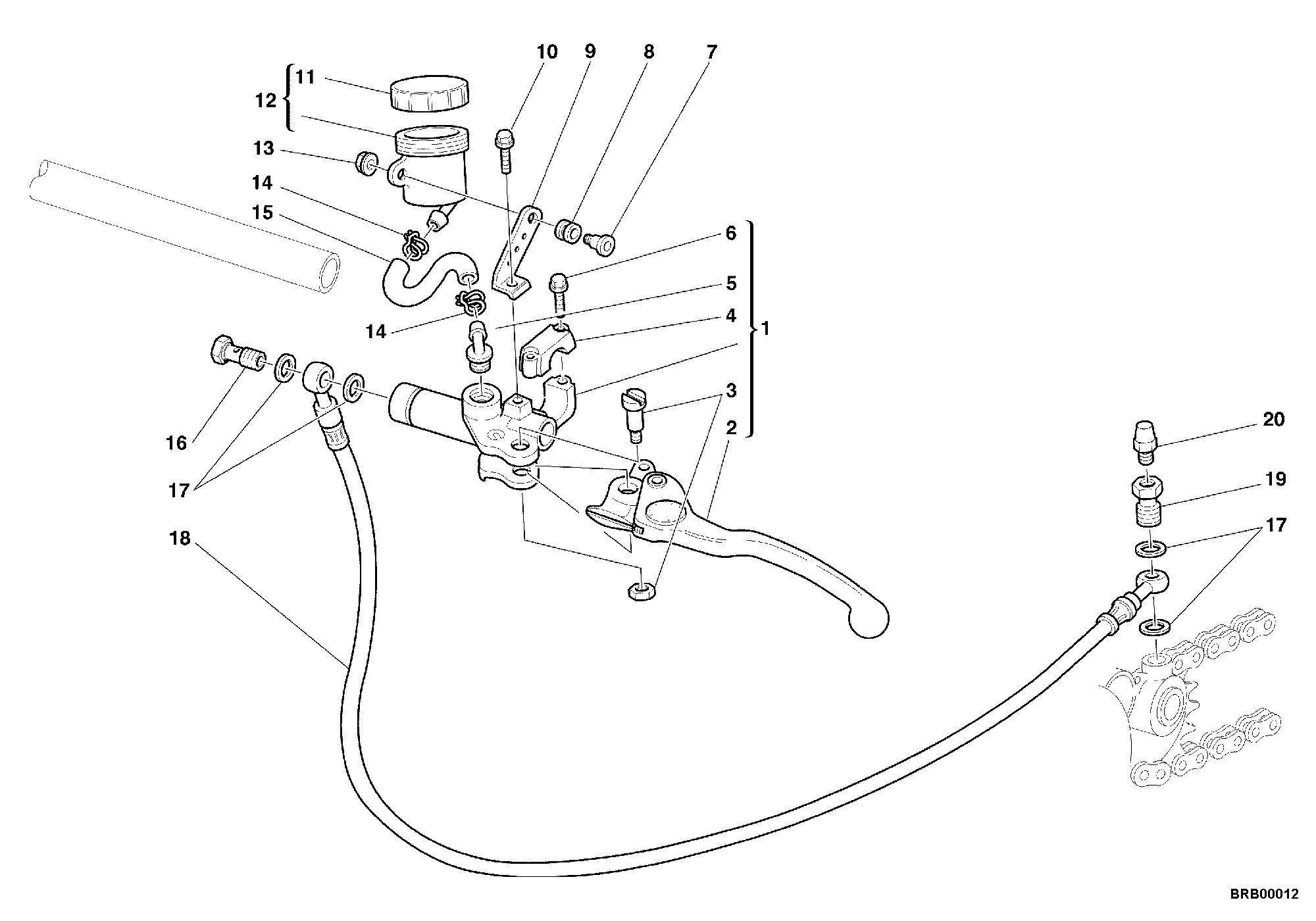

20 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 63040101AB | Maitre-Cylindre embrayage | 1 |
| 2 | 63140091A | Levier embrayage | 2 |
| 3 | 62640111A | Axe levier | 1 |
| 4 | 62640101A | Cavalier pompe frein | 1 |
| 5 | 63140081A | Raccord tuyau | 1 |
| 6 | 77156692B | Vis M6X25 | 1 |
| 7 | 77910921A | Vis | 1 |
| 8 | 037072020 | Silentbloc | 1 |
| 9 | 82912281A | Plaquette | 1 |
| 10 | 707006N02 | Vis tête hexagonale creuse M6X10 | 2 |
| 11 | 89340051A | Capot Maitre-Cylindre | 1 |
| 12 | 000061078 | Réservoir liquide freins | 1 |
| 13 | 729905FN1 | Ecrou | 1 |
| 14 | 74140431A | Collier | 2 |
| 15 | 87710371A | Tuyau | 1 |
| 16 | 77910581A | Vis fixation tuyau huile | 1 |
| 17 | 42020010A | Joint en cuivre 11.9X8.2X2 | 1 |
| 18 | 63210181A | Tuyau huile embrayage | 2 |
| 19 | 77910821A | Vis fixation tuyau huile | 1 |
| 20 | 000033552 | Soupape vidange | 1 |
