Habillage - 748 S 2001 | Ducati Store

—

— — — —

Se monte aussi sur…

Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.

Liste imprimable des références de ce plan

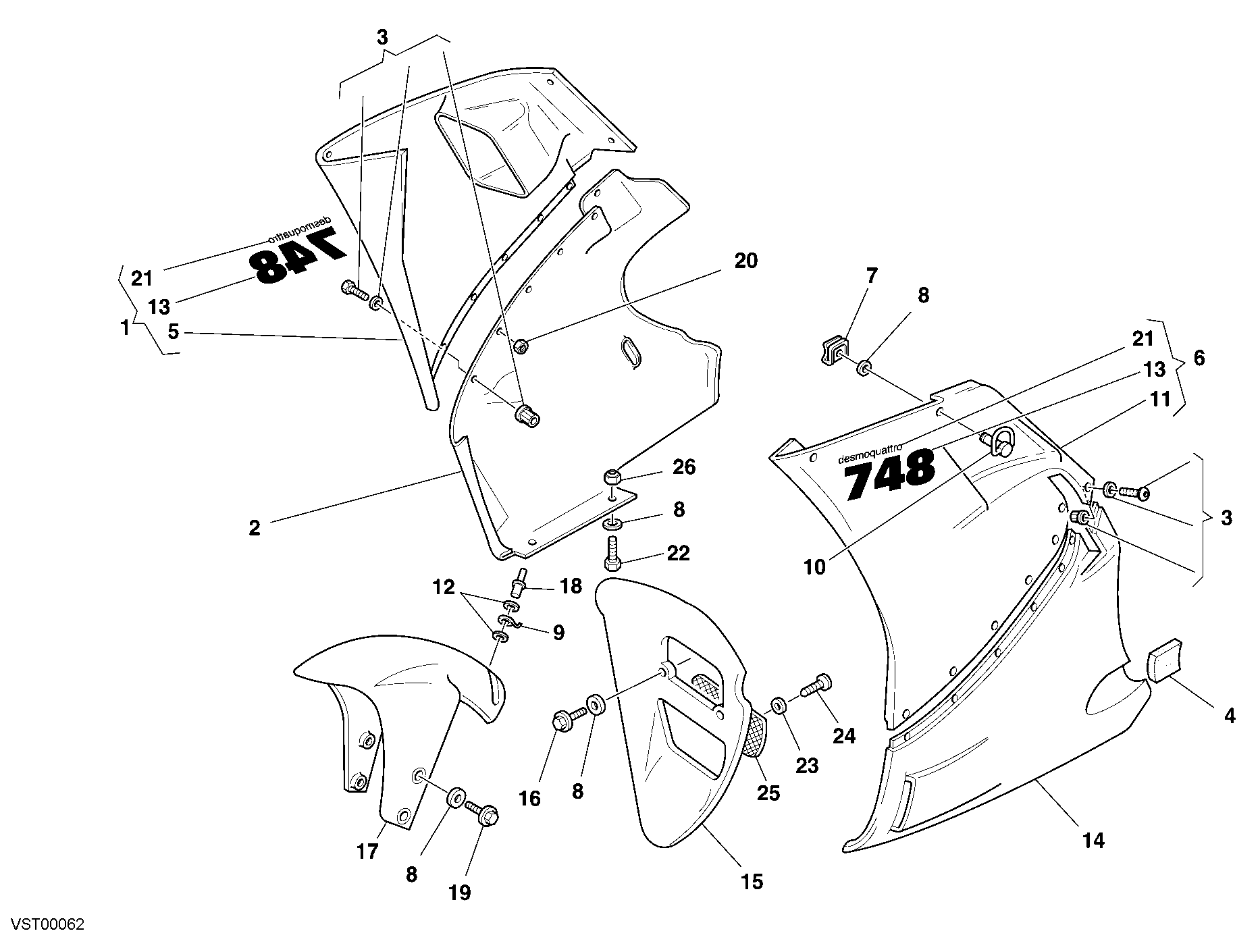

Repère	Référence	Désignation	Qté
1	48010401EA	Demi-Carene supérieur droite	1
1	48010401EB	Demi-Carene supérieur droite	1
2	48010410A	Demi-Carene inférieur droite	1
2	48010411A	Demi-Carene inférieur droite	1
2	48010411AB	Demi-Carene inférieur droite	1
3	69920721A	Jeu Vis-Ecrou	14
4	46010671A	Panneau	1
5	48030401A	Demi-Carene supérieur droite	1
6	48010391EA	Demi-Carene supérieure gauche	1
6	48010391EB	Demi-Carene supérieure gauche	1
7	85040191A	Fixage rapide	10
8	85610421A	Rondelle en nylon 6X12X0,5	18
9	85010031A	Agrafe	1
10	85040231A	Pivot	10
11	48010390A	Demi-Carene supérieure gauche	1
12	85210751A	Rondelle	2
13	43711031AA	Decalcomanie 748	2
13	43711031AB	Decalcomanie 748	2
14	48010421BA	Demi-Carene inférieur gauche	1
14	48010421BB	Demi-Carene inférieur gauche	1
14	48030421A	Demi-Carene inférieur gauche	1
15	48410192A	Convoyeur D'Air	1
15	48410192AB	Convoyeur D'Air	1
15	48430192A	Convoyeur D'Air	1
16	77250251A	Vis M6X10	2
17	56410181A	Garde-Boue avant rouge	1
17	56410181AB	Garde-Boue avant jaune	1
17	56430181A	Garde-Boue avant sans peinture	1
18	73640131B	Rivet arrachage	1
19	77250241A	Vis M6X16	4
20	76410171A	Joint en caoutchouc Anti-Vibration	1
21	43711011AA	Decalcomanie desmoquattro	2
21	43711011AB	Decalcomanie desmoquattro	2
22	77250241A	Vis M6X16	2
23	85210241B	Rondelle	5
24	722370974	Vis taraud 3.9X9.5	5
25	46010601A	Filet	1
26	005691050	Ecrou	2
