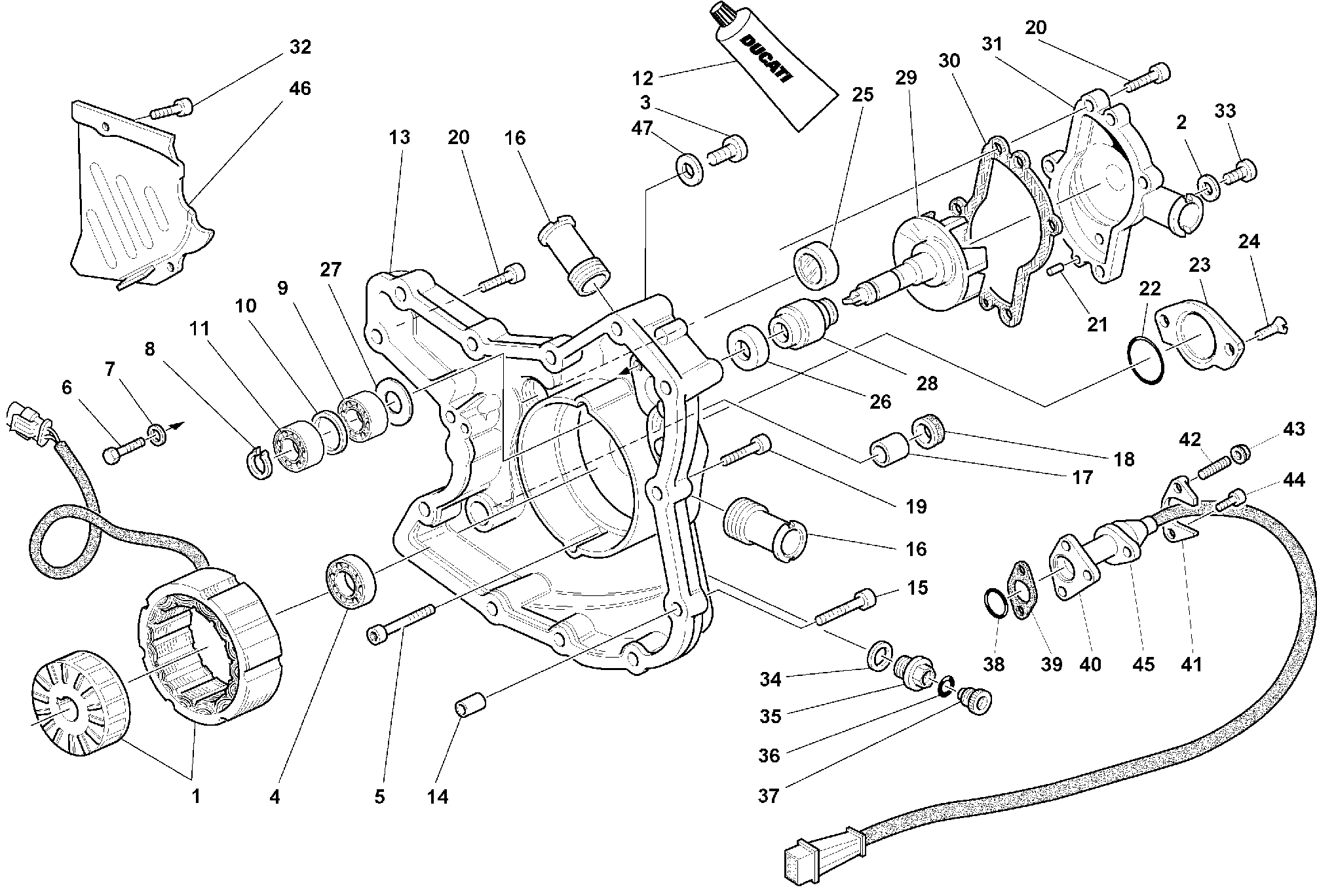

49 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 26440122B | Alternateur | 1 |
| 2 | 85250241A | Rondelle 10X14X1 | 1 |
| 3 | 77910262A | Vis M12X1 | 1 |
| 4 | 70250081A | Roulement à billes 6003 tn9 C3 | 1 |
| 5 | 77350738B | Vis | 2 |
| 6 | 60N101079 | Vis te M6X1.00X16 | 2 |
| 7 | 85211721A | Rondelle 6X14.2X1.3 | 2 |
| 8 | 88450361A | Circlip | 1 |
| 9 | 70250021A | Roulement | 1 |
| 10 | 71310451A | Entretoise | 1 |
| 11 | 751202374 | Roulement | 1 |
| 12 | 942470014 | Colle liquide | 1 |
| 13 | 24220322A | Couvercle alternateur complet | 1 |
| 14 | 71111601A | Goujon de référence | 2 |
| 15 | 77110471A | Vis | 3 |
| 16 | 66810014A | Goulotte pompe eau | 2 |
| 17 | 774993421 | Douille | 1 |
| 18 | 937831524 | Bague D'Etancheite | 1 |
| 19 | 77110518B | Vis tcei M6X25 | 8 |
| 20 | 77150678B | Vis tcei M6X16 | 6 |
| 21 | 86010041A | Goujon de référence | 2 |
| 22 | 88640351A | Joint torique | 1 |
| 23 | 69923631A | Couvercle | 1 |
| 24 | 77750493C | Vis tspei M6X14 | 2 |
| 25 | 25410011A | Hublot | 1 |
| 26 | 93050021A | Contre-Face | 1 |
| 27 | 71310831A | Entretoise | 1 |
| 28 | 93050011A | Tenue mecanique | 1 |
| 29 | 25120022A | Couronne mobile pompe eau | 1 |
| 30 | 78810063A | Joint | 1 |
| 31 | 24710671BA | Couvercle pompe eau | 1 |
| 32 | 77150642B | Vis tcei M6X1.00X14 | 1 |
| 33 | 78050012A | Bouchon filetée M10X1 | 1 |
| 34 | 22032083A | Joint aluminium | 1 |
| 35 | 70310181A | Embout Passe-Cable | 1 |
| 36 | 067046030 | Passe-Cable | 1 |
| 37 | 067046040 | Bouchon | 1 |
| 38 | 88640031A | Joint torique | 1 |
| 39 | 78810581AA | Joint | 2 |
| 39 | 78810581AB | Joint | 1 |
| 39 | 78810581AC | Joint | 1 |
| 40 | 82711701A | Support Pick-Up | 1 |
| 41 | 82711712A | Equerre | 1 |
| 42 | 76610161A | Goujon | 2 |
| 43 | 74840261C | Ecrou | 2 |
| 44 | 77150628B | Vis tcei M6X10 | 1 |
| 45 | 55240201A | Capteur phase et tours | 1 |
| 46 | 24710831AB | Couvercle pignon chaîne | 1 |
| 47 | 85250261A | Joint aluminium 12X16X1.5 | 1 |
