Pincez pour zoomer · touchez une pièce

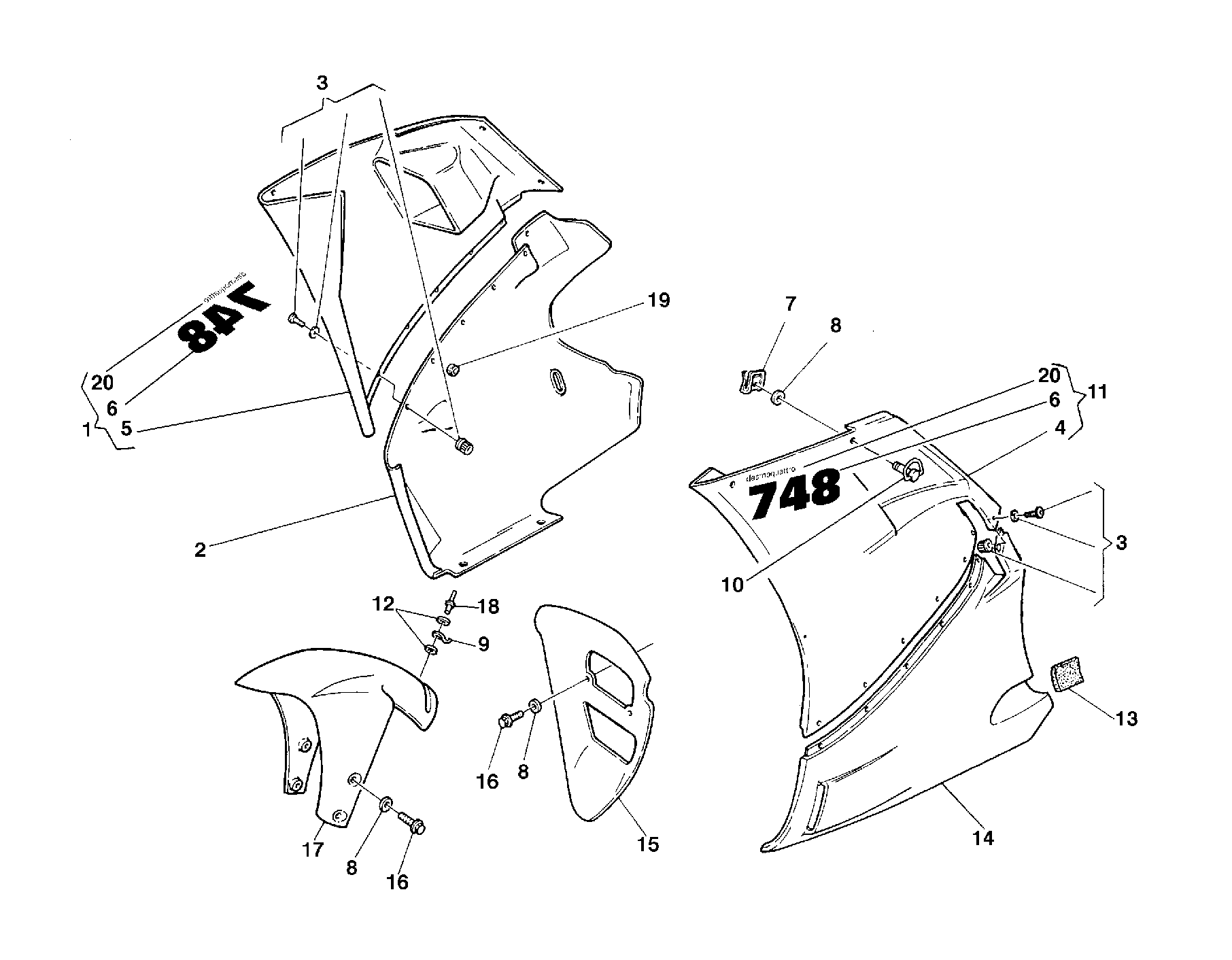

23 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 48010401EB | Demi-Carene supérieur droite | 1 |
| 2 | 48010410A | Demi-Carene inférieur droite | 1 |
| 2 | 48010411AB | Demi-Carene inférieur droite | 1 |
| 3 | 69920721A | Jeu Vis-Ecrou | 14 |
| 4 | 48010390A | Demi-Carene supérieure gauche | 1 |
| 5 | 48030401A | Demi-Carene supérieur droite | 1 |
| 6 | 43711031AB | Decalcomanie 748 | 2 |
| 7 | 85040191A | Fixage rapide | 10 |
| 8 | 85610421A | Rondelle en nylon 6X12X0,5 | 16 |
| 9 | 85010031A | Agrafe | 1 |
| 10 | 85040231A | Pivot | 10 |
| 11 | 48010391EB | Demi-Carene supérieure gauche | 1 |
| 12 | 85210751A | Rondelle | 2 |
| 13 | 46010671A | Panneau | 1 |
| 14 | 48010421AB | Demi-Carene inférieur gauche | 1 |
| 14 | 48030421A | Demi-Carene inférieur gauche | 1 |
| 15 | 48410192AB | Convoyeur D'Air | 1 |
| 15 | 48430192A | Convoyeur D'Air | 1 |
| 16 | 77250251A | Vis M6X10 | 6 |
| 17 | 56410181AB | Garde-Boue avant jaune | 1 |
| 18 | 73640131B | Rivet arrachage | 1 |
| 19 | 76410171A | Joint en caoutchouc Anti-Vibration | 1 |
| 20 | 43711011AB | Decalcomanie desmoquattro | 2 |
