Pincez pour zoomer · touchez une pièce

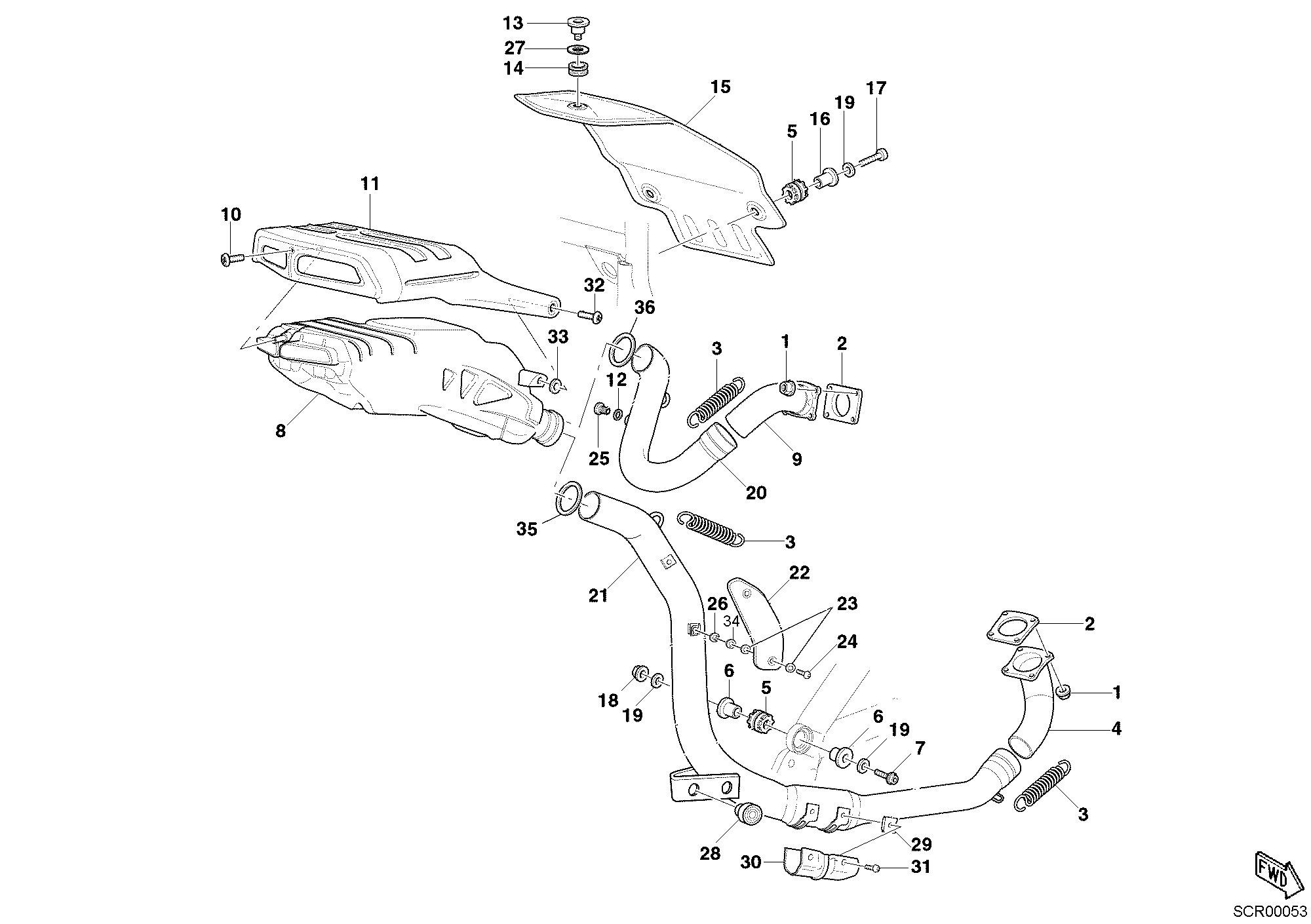

36 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 74810241A | Ecrou | 8 |
| 2 | 79010041A | Joint tuyau échappement | 2 |
| 3 | 79910482A | Ressort ancrage tuyau D'Echappement | 3 |
| 4 | 57010711B | Tube de decharge tête horizontal | 1 |
| 5 | 76410241A | Joint en caoutchouc Anti-Vibration | 3 |
| 6 | 71310821A | Entretoise | 2 |
| 7 | 77251058B | Vis tef M6X30 | 1 |
| 8 | 57310643B | Silencieux | 1 |
| 9 | 57110721B | Tuyau échappement vertical | 1 |
| 10 | 77510311B | Vis tbei M5X10 | 1 |
| 11 | 46011161A | Protection thermique silencieux | 1 |
| 12 | 42020010A | Joint en cuivre 11.9X8.2X2 | 2 |
| 13 | 77912601A | Vis special | 1 |
| 14 | 76410421A | Joint en caoutchouc Anti-Vibration | 1 |
| 15 | 46011121A | Isolateur thermique queue de carénage | 1 |
| 16 | 71313041A | Entretoise | 2 |
| 17 | 77150702BB | Vis tcei M6X25 | 2 |
| 18 | 000044240 | Écrou autobloquant bride M6X1.00 | 1 |
| 19 | 800056359 | Rondelle 16X6.4X1.5 | 4 |
| 20 | 57110752B | Collecteur D'Echappement | 1 |
| 21 | 57010731B | Tube de decharge tête horizontal | 1 |
| 22 | 24711881A | Protection | 1 |
| 23 | 85210721A | Rondelle | 4 |
| 24 | 77510351A | Vis tbei M5X14 | 2 |
| 25 | 78020011A | Bouchon complète | 2 |
| 26 | 71611071B | Entretoise | 2 |
| 27 | 85211631A | Rondelle 28X12.2X0,5 | 1 |
| 28 | 76410631A | Caoutchouc | 1 |
| 29 | 85040641A | Jonc | 4 |
| 30 | 46011591A | Isolateur thermique | 1 |
| 31 | 77913341A | Vis torx M5 | 4 |
| 32 | 77510331A | Vis tbei M5X12 | 2 |
| 33 | 85610911A | Rondelle 6X12X2 | 2 |
| 34 | 85250191A | Rondelle 5X15X1,5 | 2 |
| 35 | 79010101A | Joint | 1 |
| 36 | 79010091A | Joint | 2 |
