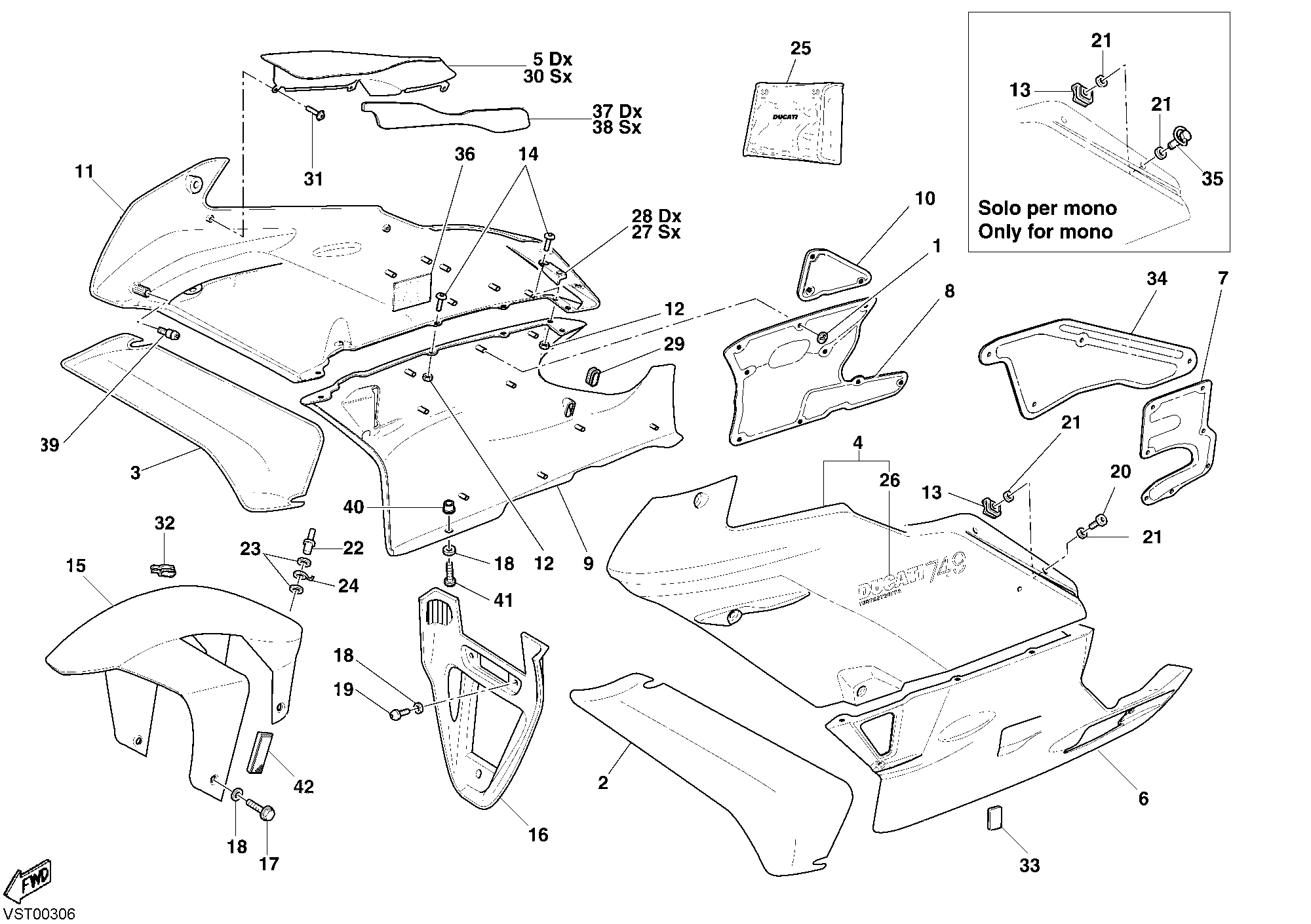

Habillage - 749 2003 | Ducati Store

Liste imprimable des références de ce plan

Repère	Référence	Désignation	Qté
1	85040441A	Fixation rapide	24
2	48011531AA	Déflecteur air gauche rouge	1
2	48011531AB	Déflecteur air gauche jaune	1
2	48031531A	Déflecteur air gauche sans peinture	1
3	48011501AA	Déflecteur air droite rouge	1
3	48011501AB	Déflecteur air droite jaune	1
3	48031501A	Déflecteur air droite sans peinture	1
4	48011861AA	Carene supérieure gauche rouge	1
4	48011861AB	Carene supérieure gauche jaune	1
4	48031821A	Carene supérieure gauche pas de peinture	1
5	24721952A	Couvercle droit	1
6	48011551BA	Carene inférieure gauche rouge	1
6	48011551BB	Carene inférieure gauche jaune	1
6	48031551B	Carene inférieure gauche pas de peinture	1
7	48610642A	Panneau insonorisant gauche	1
8	48610631A	Panneau thermofuge droite	1
9	48011521BA	Carene inférieure droite rouge	1
9	48011521BB	Carene inférieure droite jaune	1
9	48031521B	Carene inférieure droite pas de peinture	1
10	48610691A	Panneau droit	1
11	48011851AA	Carene supérieure droite rouge	1
11	48011851AB	Carene supérieure droite jaune	1
11	48031811A	Carene supérieure droite pas de peinture	1
12	800056443	Écrou autobloquant M5X0,80 ch8	10
13	85040491A	Fixation rapide	9
14	77912901A	Vis tbei M5X14	10
15	56410421AB	Garde-Boue avant jaune	1
15	56410421CA	Garde-Boue avant rouge	1
15	56430421C	Garde-Boue avant sans peinture	1
16	48410441AA	Carene inférieure rouge	1
16	48410441AB	Carene inférieure jaune	1
17	77250371AB	Vis tef M6X14	4
18	85610421A	Rondelle en nylon 6X12X0,5	8
19	77510201A	Vis tbei M6X16	3
20	85040501A	Pivot	9
21	85040511A	Bague étanchéité	18
22	73640131B	Rivet arrachage	1
23	85210751A	Rondelle	2
24	85010031A	Agrafe	1
25	69720151A	Trousse à outils	1
26	43813601AA	Decalcomanie Ducati 749 argent	2
26	43813601AB	Decalcomanie Ducati 749 gris fonce	2
27	82712811A	Plaquette gauche	1
28	82712801A	Plaquette droite	1
29	76410551A	Caoutchouc	1
30	24721962A	Protection gauche	1
31	77250341A	Vis taraud 3.5X12	6
32	76410611A	Caotchouc	1
33	86610361A	Tampon caoutchouc	1
34	48610621A	Panneau gauche	1
35	85040581A	Pivot	4
36	92610031A	Velcro adhesif 120X165	1
37	48610651A	Panneau latéral droit	1
38	48610661A	Panneau latéral gauche	1
39	83210301A	Pivot	2
40	036499020	Insertion filetée wellnut M6	1
41	77510211A	Vis tbei M6X20	1
42	52910081AB	Catadioptre latéral	2

—
