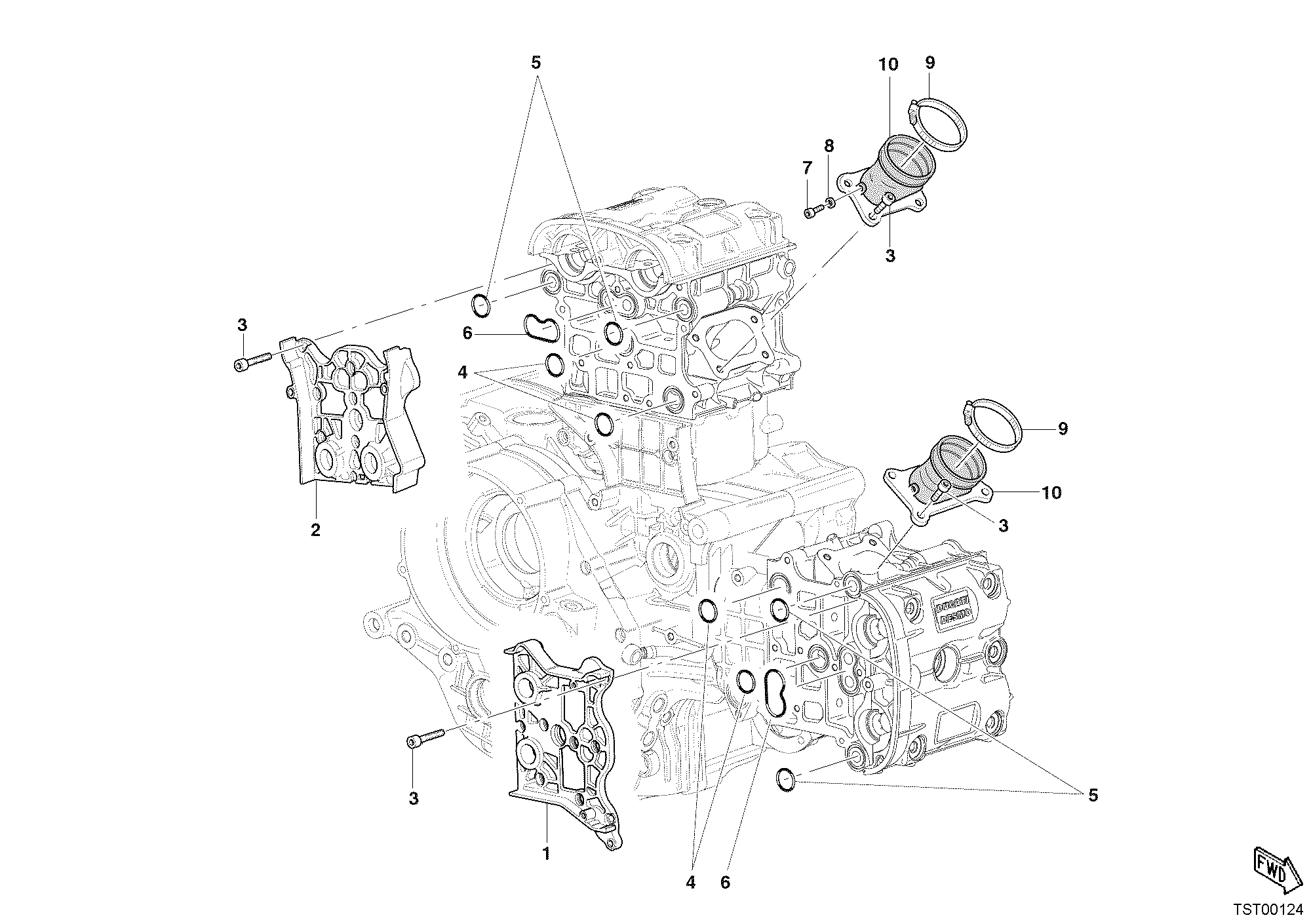

11 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 24711621A | Couvercle | 1 |
| 2 | 24711471A | Couvercle | 1 |
| 3 | 60N107335 | Vis tcei M6X1.00X16 | 28 |
| 4 | 938232087 | Joint torique | 4 |
| 5 | 46320505A | Joint torique 18.77X1.78 | 4 |
| 6 | 78810641A | Joint | 2 |
| 7 | 707006208 | Vis M6X8 | 4 |
| 8 | 85250231A | Joint | 4 |
| 9 | 74140671A | Collier 68 mm | 2 |
| 10 | 14020111A | Raccord D'Admission | 2 |
| 10 | 14020311A | Raccord D'Admission | 2 |
