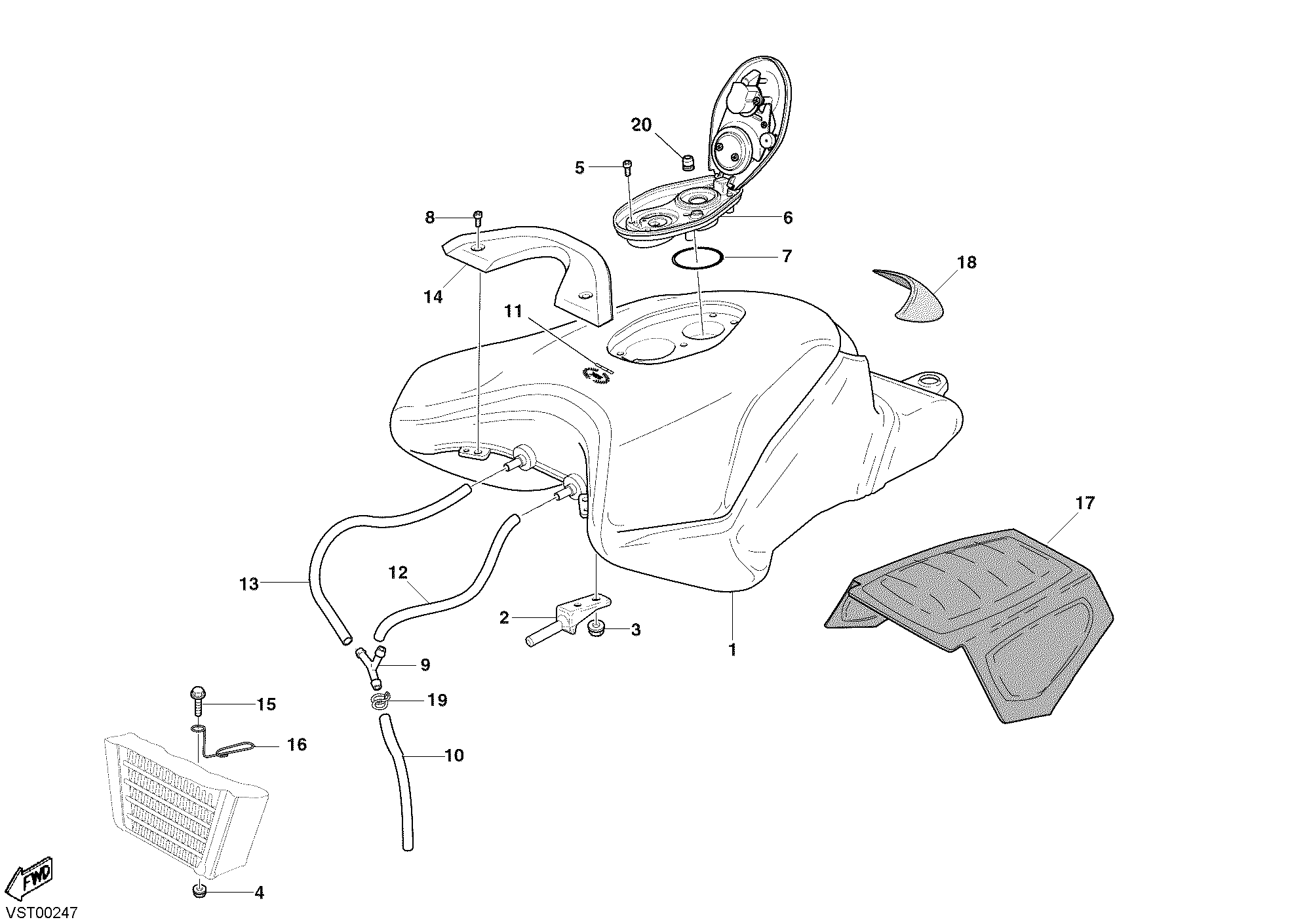

22 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 58610531AA | Réservoir carburant rouge | 1 |
| 1 | 58610531AB | Réservoir essence jaune | 1 |
| 2 | 58710491A | Fixation avant réservoir | 2 |
| 3 | 75050011A | Écrou autobloquant M6 H5.5 | 4 |
| 4 | 74940041A | Écrou autobloquant M6 | 1 |
| 5 | 77510171A | Vis tbei M5X16 | 5 |
| 6 | 89510072A | Bouchon réservoir carburant | 1 |
| 6 | 89520011A | Bouchon réservoir carburant | 1 |
| 7 | 88640551A | Joint torique 40,87X3.53 | 1 |
| 8 | 77510331A | Vis tbei M5X12 | 2 |
| 9 | 61610021A | Raccord en Y | 1 |
| 10 | 59010601A | Tube D'Event | 1 |
| 11 | 43813571AB | Decalcomanie alloro Ducati | 1 |
| 12 | 59012161A | Tuyau | 1 |
| 13 | 59012171A | Tube D'Event | 1 |
| 14 | 24711971A | Couvercle | 1 |
| 15 | 77250291AB | Vis tef M6X16 | 1 |
| 16 | 88110401A | Bague | 1 |
| 17 | 48610681A | Panneau insonorisant | 1 |
| 18 | 72310062A | Protection réservoir | 1 |
| 19 | 74110291A | Collier | 1 |
| 20 | 79110121A | Joint | 1 |
