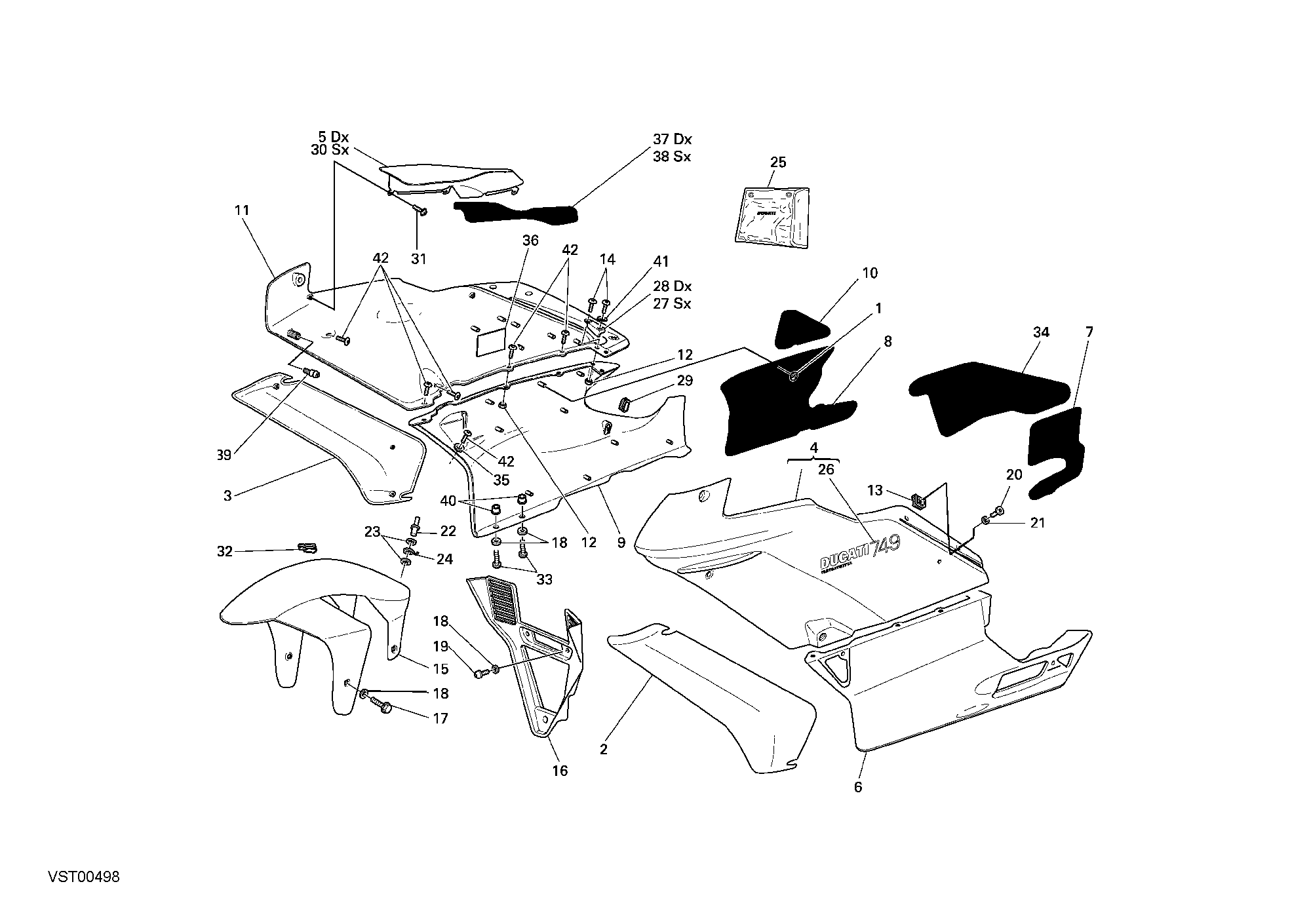

Habillage - 749 Dark 2006

Liste imprimable des références de ce plan

Repère	Référence	Désignation	Qté
1	85040441A	Fixation rapide	24
2	48011531CA	Déflecteur air gauche rouge	1
2	48011531CC	Déflecteur air gauche noir dark	1
2	48011531CT	Déflecteur air gauche noir luisant	1
2	48031531C	Déflecteur air gauche sans peinture	1
3	48011501CA	Déflecteur air droite rouge	1
3	48011501CC	Déflecteur air droite noir dark	1
3	48011501CT	Déflecteur air droite noir luisant	1
3	48031501C	Déflecteur air droite sans peinture	1
4	48011861CA	Carene supérieure gauche rouge	1
4	48011861CC	Carene supérieure gauche noir dark	1
4	48011861CT	Carene supérieure gauche noir luisant	1
4	48031821C	Carene supérieure gauche pas de peinture	1
5	24721952A	Couvercle droit	1
6	48011551CA	Carene inférieure gauche rouge	1
6	48011551CC	Carene inférieure gauche noir dark	1
6	48011551CT	Carene inférieure gauche noir luisant	1
6	48031551C	Carene inférieure gauche pas de peinture	1
7	48610642A	Panneau insonorisant gauche	1
8	48610632A	Panneau insonorisant droit	1
9	48011521CA	Carene inférieure droite rouge	1
9	48011521CC	Carene inférieure droite noir dark	1
9	48011521CT	Carene inférieure droite noir luisant	1
9	48031521C	Carene inférieure droite pas de peinture	1
10	48610692A	Panneau insonorisant droit	1
11	48011851CA	Carene supérieure droite rouge	1
11	48011851CC	Carene supérieure droite noir dark	1
11	48011851CT	Carene supérieure droite noir luisant	1
11	48031811C	Carene supérieure droite pas de peinture	1
12	74841001AB	Écrou autobloquant M5	10
13	85040491A	Fixation rapide	4
14	77912901A	Vis tbei M5X14	4
15	56410421CA	Garde-Boue avant rouge	1
15	56410421CC	Garde-Boue avant noir dark	1
15	56410421CT	Garde-Boue avant noir luisant	1
15	56430421C	Garde-Boue avant sans peinture	1
16	48410441CA	Carene inférieure rouge	1
16	48410441CC	Carene inférieure noir dark	1
16	48410441CT	Carene inférieure noir luisant	1
16	48430441C	Carene inférieure sans peinture	1
17	77250371AB	Vis tef M6X14	4
18	85610421A	Rondelle en nylon 6X12X0,5	9
19	77510201A	Vis tbei M6X16	3
20	85040501A	Pivot	4
21	85040511A	Bague étanchéité	4
22	73640131B	Rivet arrachage	1
23	85210751A	Rondelle	2
24	85010031A	Agrafe	1
25	69720151A	Trousse à outils	1
26	43813601AA	Decalcomanie Ducati 749 argent	2
26	43813821A	Decalcomanie Ducati 749	2
27	82712811A	Plaquette gauche	1
28	82712801A	Plaquette droite	1
29	76410551A	Caoutchouc	1
30	24721962A	Protection gauche	1
31	77250341B	Vis taraud 3,5X12	6
32	76410611A	Caotchouc	1
33	77510211A	Vis tbei M6X20	2
34	48610622A	Panneau latéral gauche	1
35	85240131A	Rondelle 5.3X15X1	6
36	92610031A	Velcro adhesif 120X165	1
37	48610651A	Panneau latéral droit	1
38	48610661A	Panneau latéral gauche	1
39	83210301A	Pivot	2
40	036499020	Insertion filetée wellnut M6	2
41	85240091A	Rondelle 5.3X15X1	2
42	77510171A	Vis tbei M5X16	12

—
