Pincez pour zoomer · touchez une pièce

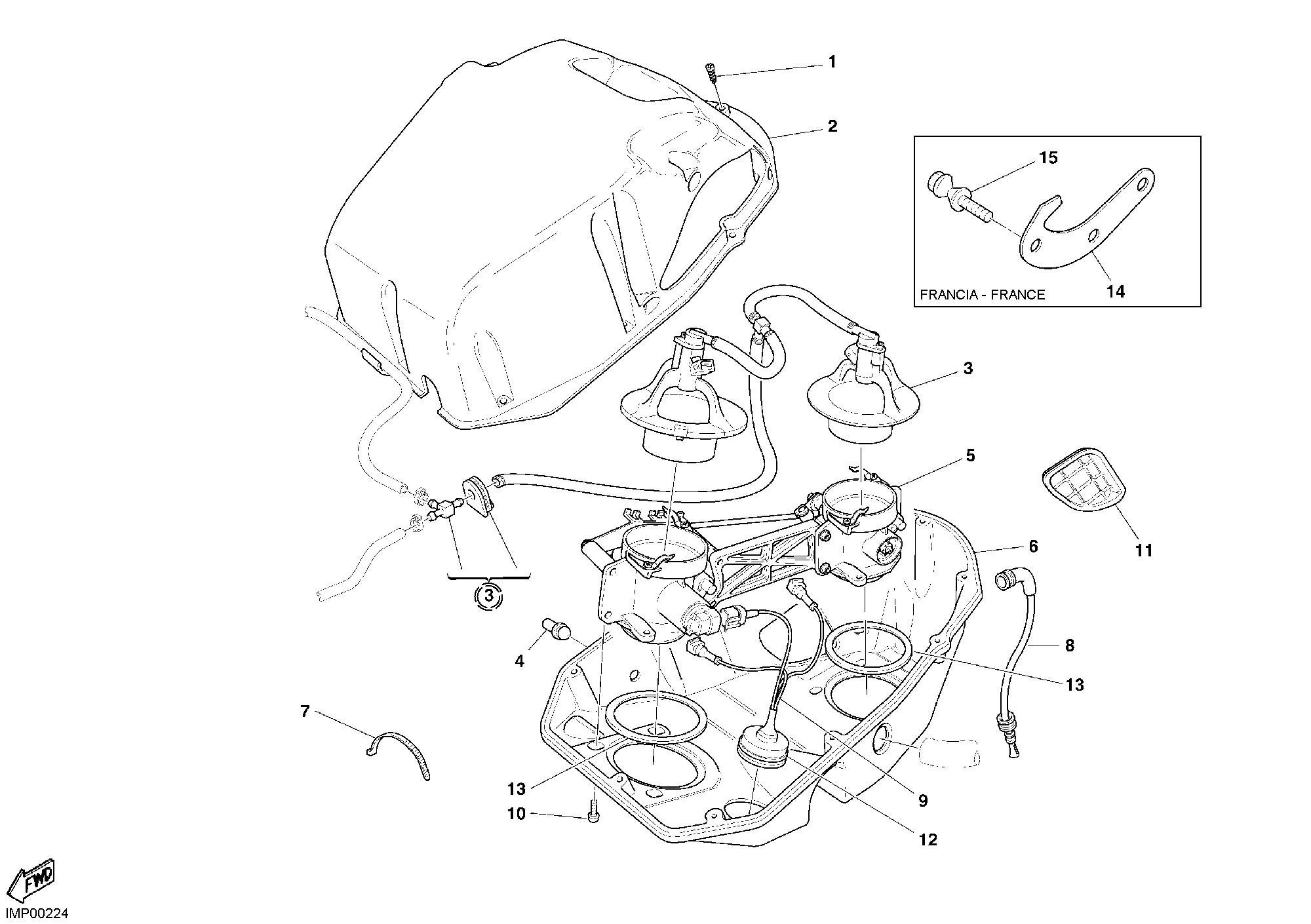

16 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 77450021B | Vis taraud 3.9X25 | 10 |
| 2 | 24610731A | Couvercle boîte filtre | 1 |
| 3 | 13520091A | Corps papillon | 1 |
| 4 | 76410461A | Caoutchouc | 2 |
| 4 | 87240431A | Bouchon | 2 |
| 5 | 28240441A | Corps papillon | 1 |
| 6 | 44210731A | Boîte à filtre inférieure | 1 |
| 7 | 74140381A | Collier | 3 |
| 8 | 87610861A | Tuyau drainage | 1 |
| 9 | 51012411A | Câblage corps à papillon | 1 |
| 10 | 77912741A | Vis tbei M6X14 | 6 |
| 11 | 67210301A | Capuchon boîte à air | 1 |
| 12 | 76410281A | Caoutchouc | 1 |
| 13 | 79110581A | Joint | 2 |
| 14 | 82712671B | Plaquette puissance reduite 25Kw | 1 |
| 15 | 77913201A | Vis à arrachement | 1 |
