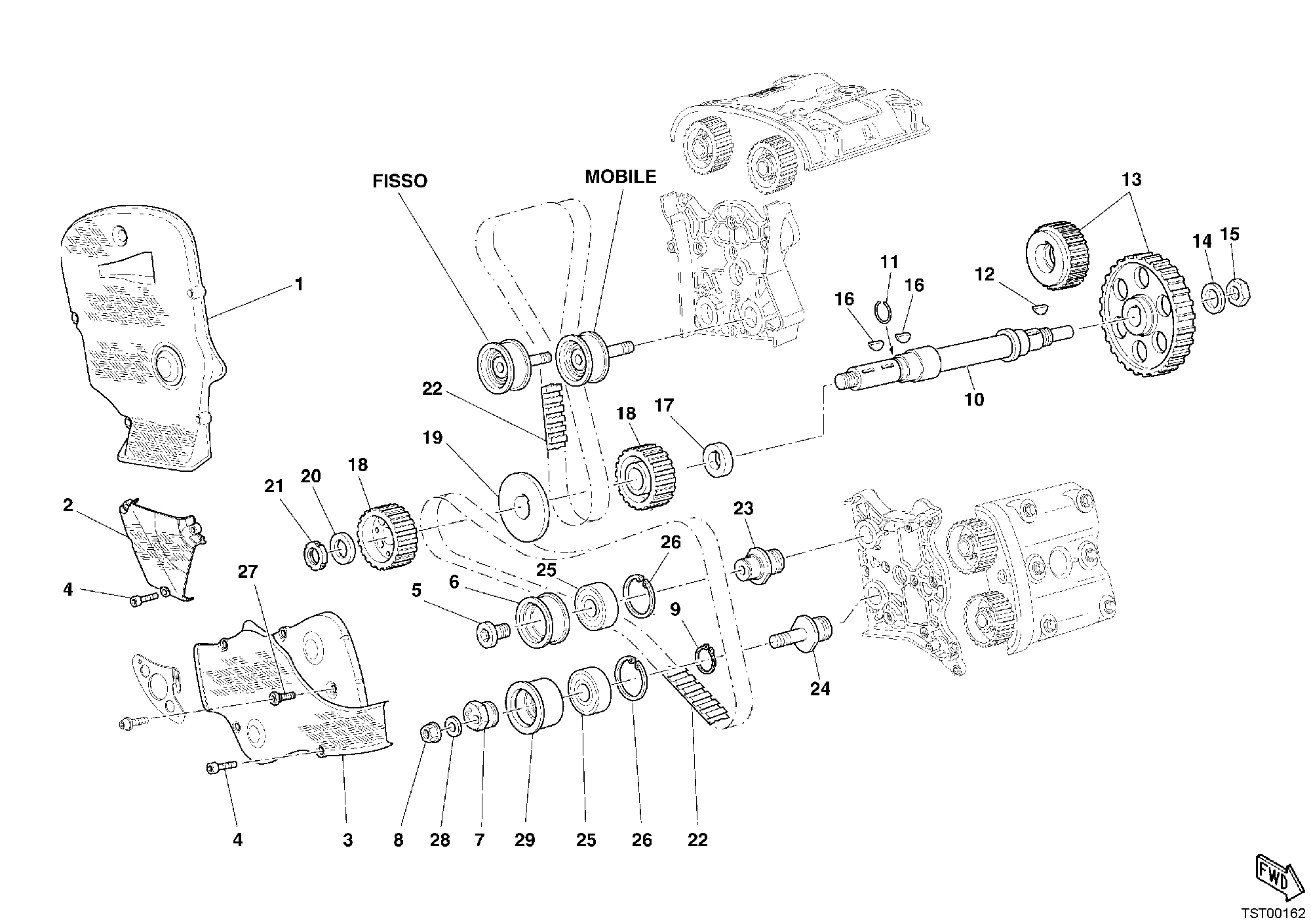

29 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 24510661A | Couvercle courroie distribution vertical | 1 |
| 2 | 24510671A | Couvercle ext. central | 1 |
| 3 | 24510651A | Couvercle courroie distribution horizont | 1 |
| 4 | 77350698B | Vis tceir M6X25 | 11 |
| 5 | 77911871A | Vis | 2 |
| 6 | 45110182A | Entretoise | 2 |
| 7 | 45110431A | Excentrique tendeur | 2 |
| 8 | 74810441A | Écrou M8 | 2 |
| 9 | 735002054 | Anneau arrêt | 2 |
| 10 | 14710141A | Arbre renvoi distribution | 1 |
| 11 | 88210031A | Bague elastique arrêt | 1 |
| 12 | 075529025 | Clé woodruff | 1 |
| 13 | 17120621A | Engranages distribution | 1 |
| 14 | 85110131A | Rondelle blocage | 1 |
| 15 | 012440060 | Écrou M14X1,00X7 | 1 |
| 16 | 741721008 | Clé woodruff 4X5 | 2 |
| 17 | 71610732A | Entretoise | 1 |
| 18 | 25510102B | Poulie courroie distribution | 2 |
| 19 | 85610622A | Rosette division poulies | 1 |
| 20 | 71610722A | Entretoise | 1 |
| 21 | 729441542 | Embout elastique | 1 |
| 22 | 73740124A | Courroie dentee commande distribution | 2 |
| 23 | 45110171A | Goujon tendeur | 2 |
| 24 | 45110441A | Goujon tendeur mobile | 2 |
| 25 | 70240581A | Roulement | 4 |
| 26 | 735033804 | Circlip | 4 |
| 27 | 68410541A | Colonne | 2 |
| 28 | 85310021A | Rondelle elastique 8 mm | 2 |
| 29 | 45110421A | Douille | 2 |
