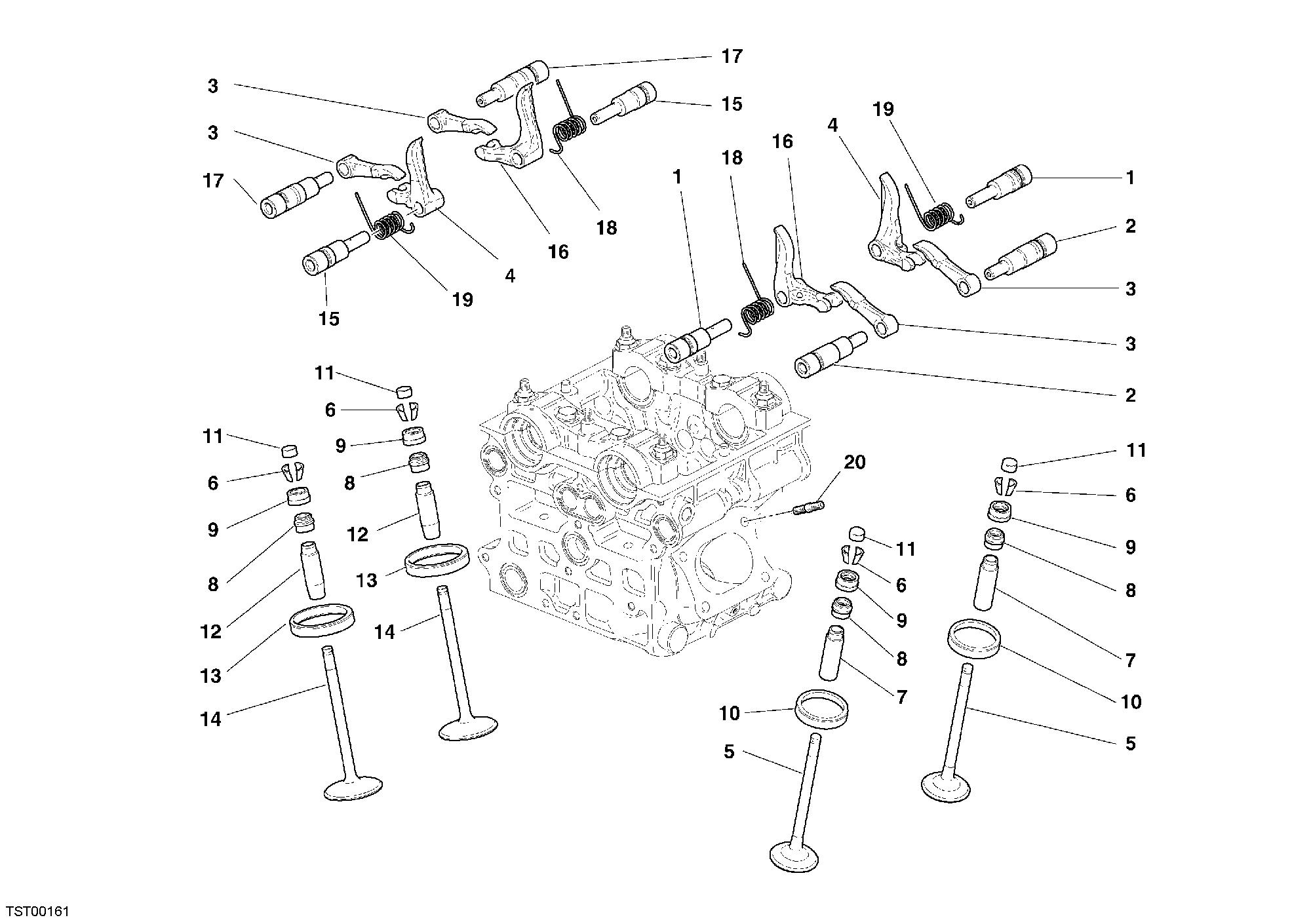

Soupape - 749 R 2004 | Ducati Store

Liste imprimable des références de ce plan

Repère	Référence	Désignation	Qté
1	82111821A	Axe culbuteur fermature	4
2	82111811A	Axe culbuteur ouverture echappem.	4
3	20810231A	Culbuteur ouverture	8
4	20910146A	Culbuteur fermature gauche	4
5	21110451A	Soupape dechappement	4
6	84540051B	Jeu Demi-Cones	16
7	30310451AA	Guide soupape échappement	4
7	30310451AB	Guide-Soupape échappement +0,6 mm	4
7	30310451AC	Guide-Soupape échappement +0,9 mm	4
8	76440541A	Bague D'Etencheite Guide-Soupape	8
9	84011861AA	Réglage culbeteur fermature 4.45 mm	8
9	84011861AB	Réglage culbeteur fermature 4.50 mm	8
9	84011861AC	Réglage culbeteur fermature 4.55 mm	8
9	84011861AD	Réglage culbeteur fermature 4.60 mm	8
9	84011861AE	Réglage culbeteur fermature 4.65 mm	8
9	84011861AF	Réglage culbeteur fermature 4.70 mm	8
9	84011861AG	Réglage culbeteur fermature 4.75 mm	8
9	84011861AH	Réglage culbeteur fermature 4.80 mm	8
9	84011861AI	Réglage culbeteur fermature 4.85 mm	8
9	84011861AJ	Réglage culbeteur fermature 4.90 mm	8
9	84011861AK	Réglage culbeteur fermature 4.95 mm	8
9	84011861AL	Réglage culbeteur fermature 5.00 mm	8
9	84011861AM	Réglage culbeteur fermature 5.05 mm	8
9	84011861AN	Réglage culbeteur fermature 5.10 mm	8
9	84011861AO	Réglage culbeteur fermature 5.15 mm	8
9	84011861AP	Réglage culbeteur fermature 4.15 mm	8
9	84011861AQ	Réglage culbeteur fermature 4.20 mm	8
9	84011861AR	Réglage culbeteur fermature 4.25 mm	8
9	84011861AS	Réglage culbeteur fermature 4.30 mm	8
9	84011861AT	Réglage culbeteur fermature 4.35 mm	8
9	84011861AU	Réglage culbeteur fermature 4.40 mm	8
10	30410491A	Siège soupape D'Echappement	4
10	30410491AB	Siège soupape échappement +0,03 mm	4
10	30410491AC	Siège soupape échappement +0,06 mm	4
11	84011851AA	Réglage culbeteur ouverture 2.25 mm	8
11	84011851AB	Réglage culbeteur ouverture 2.30 mm	8
11	84011851AC	Réglage culbeteur ouverture 2.35 mm	8
11	84011851AD	Réglage culbeteur ouverture 2.40 mm	8
11	84011851AE	Réglage culbeteur ouverture 2.45 mm	8
11	84011851AF	Réglage culbeteur ouverture 2.50 mm	8
11	84011851AG	Réglage culbeteur ouverture 2.55 mm	8
11	84011851AH	Réglage culbeteur ouverture 2.60 mm	8
11	84011851AI	Réglage culbeteur ouverture 2.65 mm	8
11	84011851AJ	Réglage culbeteur ouverture 2.70 mm	8
11	84011851AK	Réglage culbeteur ouverture 2.75 mm	8
11	84011851AL	Réglage culbeteur ouverture 2.80 mm	8
11	84011851AM	Réglage culbeteur ouverture 1.80 mm	8
11	84011851AN	Réglage culbeteur ouverture 1.85 mm	8
11	84011851AO	Réglage culbeteur ouverture 1.90 mm	8
11	84011851AP	Réglage culbeteur ouverture 1.95 mm	8
11	84011851AQ	Réglage culbeteur ouverture 2.00 mm	8
11	84011851AR	Réglage culbeteur ouverture 2.05 mm	8
11	84011851AS	Réglage culbeteur ouverture 2.10 mm	8
11	84011851AT	Réglage culbeteur ouverture 2.15 mm	8
11	84011851AU	Réglage culbeteur ouverture 2.20 mm	8
12	30310441AA	Guide-Soupape aspiration	4
12	30310441AB	Guide-Soupape aspiration +0,6 mm	4
12	30310441AC	Guide-Soupape aspiration +0,9 mm	4
13	30410481A	Siège soupape admissiom	4
13	30410481AB	Siège soupape admission +0,03 mm	4
13	30410481AC	Siège soupape admission +0,06 mm	4
14	21010501A	Soupape admission	4
15	82111801A	Axe culbuteur fermature	4
16	20910136A	Culbuteur fermature droit	4
17	82111791A	Axe culbuteur ouverture	4
18	79911621A	Ressort retour soupape droite	4
19	79911631A	Ressort retour soupape gauche	4
20	76640191A	Goujon M6X16	8

—
