Pincez pour zoomer · touchez une pièce

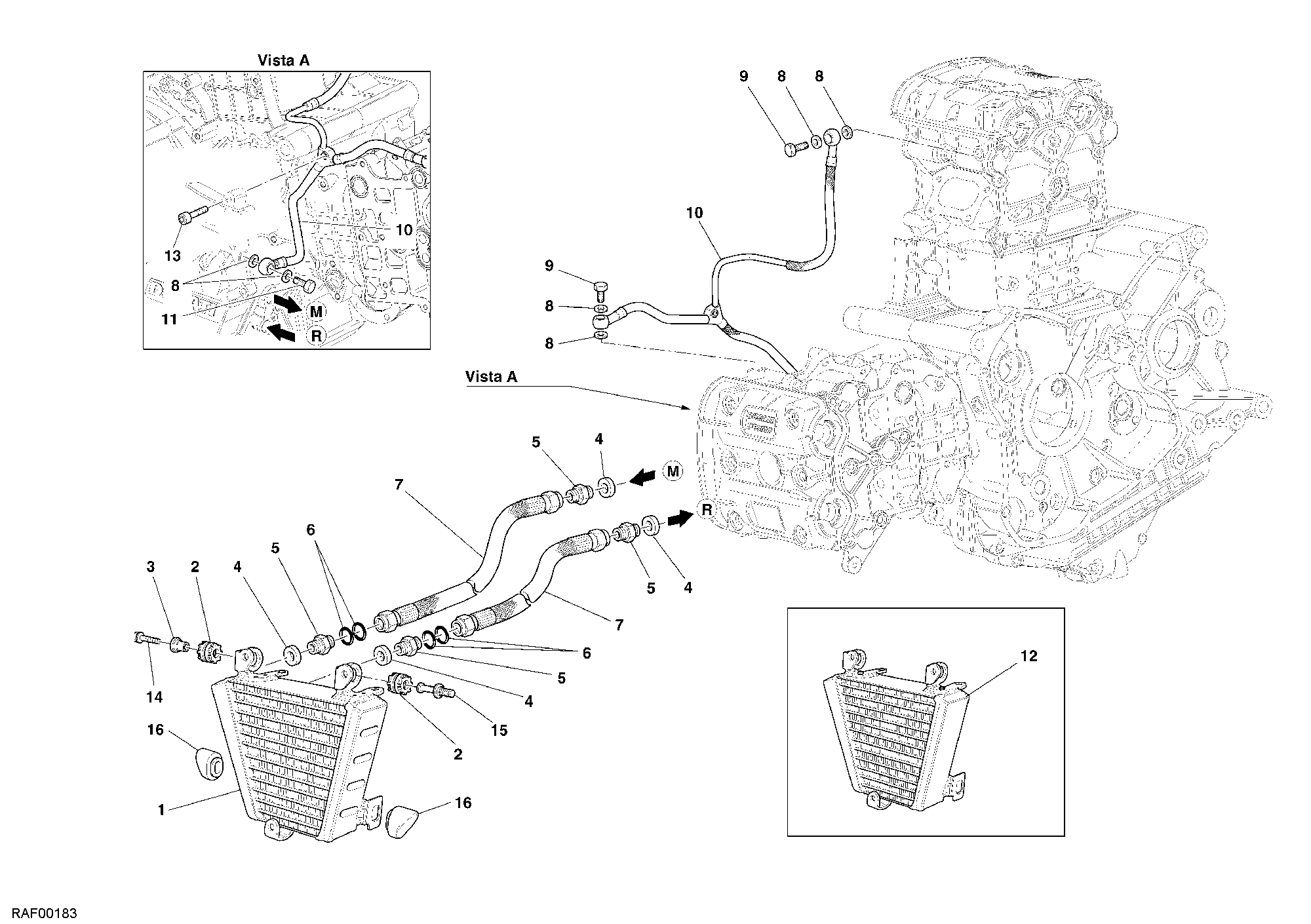

16 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 54840431A | Radiateur à huile | 1 |
| 2 | 76410241A | Joint en caoutchouc Anti-Vibration | 2 |
| 3 | 71610031A | Entretoise | 1 |
| 4 | 78710111A | Joint aluminium 14X22X2 | 4 |
| 5 | 81510221A | Raccord tuyau M14X1.5 | 4 |
| 6 | 88650151A | Joint torique 8X1 | 4 |
| 7 | 54910301A | Tuyau de refoulement huile | 2 |
| 8 | 42020010A | Joint en cuivre 11.9X8.2X2 | 6 |
| 9 | 77913181A | Vis tef M10X1 | 2 |
| 10 | 87510482A | Tuyau | 1 |
| 11 | 78110091A | Vis te M10X1 | 1 |
| 12 | 54840421A | Radiateur à huile | 1 |
| 13 | 77150418B | Vis tcei M5X16 | 1 |
| 14 | 77510221A | Vis tbei M6X25 | 1 |
| 15 | 82111591A | Goupille | 1 |
| 16 | 86610441A | Tampon caoutchouc | 2 |
