Habillage - 749 R 2006 | Ducati Store

—

— — — —

Se monte aussi sur…

Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.

Liste imprimable des références de ce plan

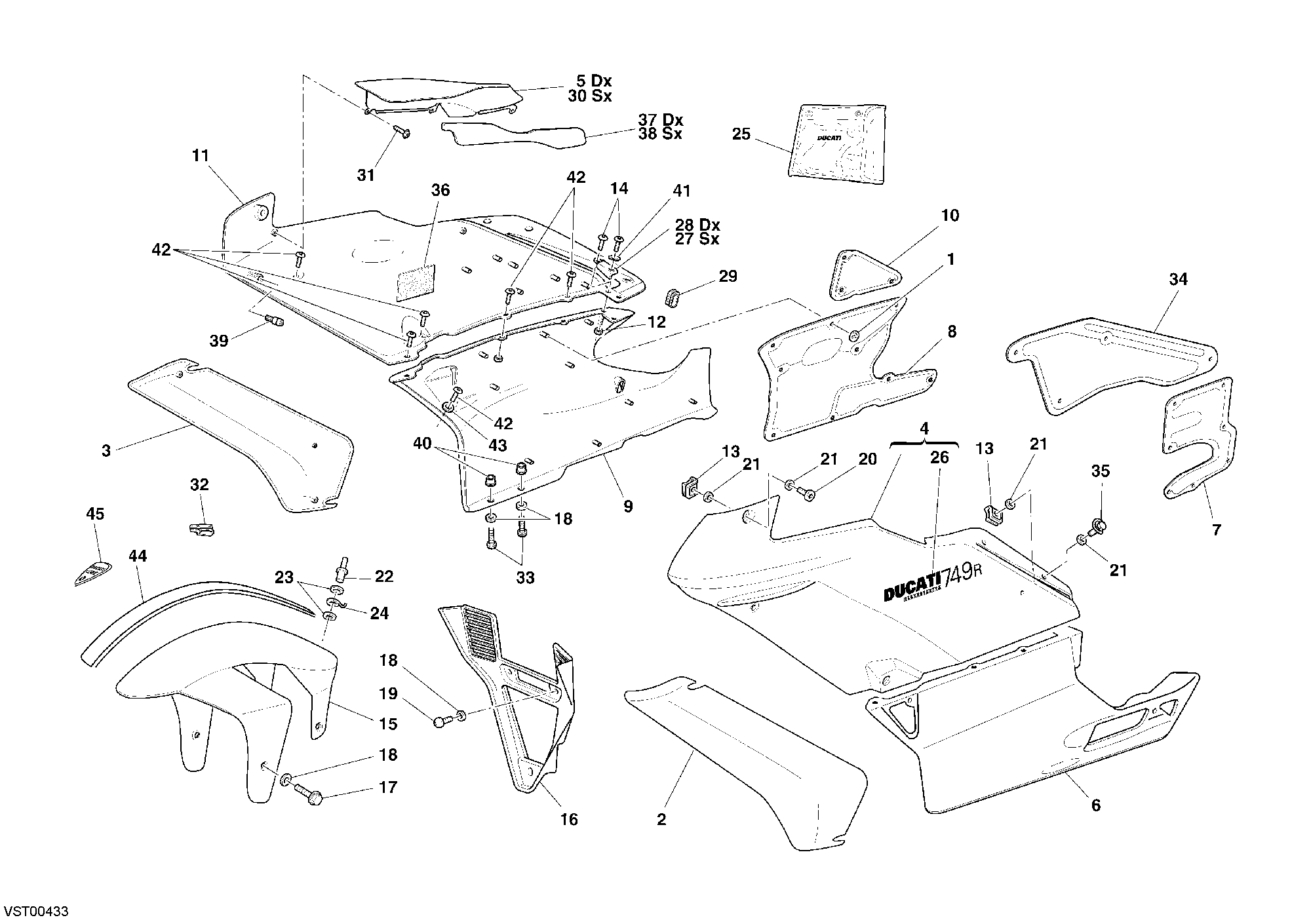

Repère	Référence	Désignation	Qté
1	85040441A	Fixation rapide	26
2	48011531CA	Déflecteur air gauche rouge	1
2	48031531C	Déflecteur air gauche sans peinture	1
3	48011501CA	Déflecteur air droite rouge	1
3	48031501C	Déflecteur air droite sans peinture	1
4	48012101AA	Demi-Carene supérieure gauche rouge	1
4	48031821C	Carene supérieure gauche pas de peinture	1
5	24721952A	Couvercle droit	1
6	48011551CA	Carene inférieure gauche rouge	1
6	48031551C	Carene inférieure gauche pas de peinture	1
7	48610642A	Panneau insonorisant gauche	1
8	48610632A	Panneau insonorisant droit	1
9	48011521CA	Carene inférieure droite rouge	1
9	48031521C	Carene inférieure droite pas de peinture	1
10	48610692A	Panneau insonorisant droit	1
11	48012091AA	Demi-Carene supérieure droite rouge	1
11	48031811C	Carene supérieure droite pas de peinture	1
12	729905FN1	Ecrou	10
13	85040491A	Fixation rapide	6
14	77912901A	Vis tbei M5X14	4
15	56410421CW	Garde-Boue avant rouge	1
15	56430421C	Garde-Boue avant sans peinture	1
16	48410441CA	Carene inférieure rouge	1
16	48430441C	Carene inférieure sans peinture	1
17	77250371AB	Vis tef M6X14	4
18	85610421A	Rondelle en nylon 6X12X0,5	9
19	77510201A	Vis tbei M6X16	3
20	85040501A	Pivot	2
21	85040511A	Bague étanchéité	14
22	73640131B	Rivet arrachage	1
23	85210751A	Rondelle	2
24	85010031A	Agrafe	1
25	69720151A	Trousse à outils	1
26	43813631AB	Decalcomanie Ducati 749R	1
27	82712811A	Plaquette gauche	1
28	82712801A	Plaquette droite	1
29	76410551A	Caoutchouc	1
30	24721962A	Protection gauche	1
31	77250341A	Vis taraud 3.5X12	6
32	76410611A	Caotchouc	1
33	77510211A	Vis tbei M6X20	2
34	48610622A	Panneau latéral gauche	1
35	85040581A	Pivot	4
36	92610031A	Velcro adhesif 120X165	1
37	48610651A	Panneau latéral droit	1
38	48610661A	Panneau latéral gauche	1
39	83210301A	Pivot	2
40	036499020	Insertion filetée wellnut M6	2
41	85240091A	Rondelle 5.3X15X1	2
42	77510171A	Vis tbei M5X16	12
43	85240131A	Rondelle 5.3X15X1	6
44	43813711A	Filet blanc	1
45	43611091A	Decalcomanie Ducati Corse	1
