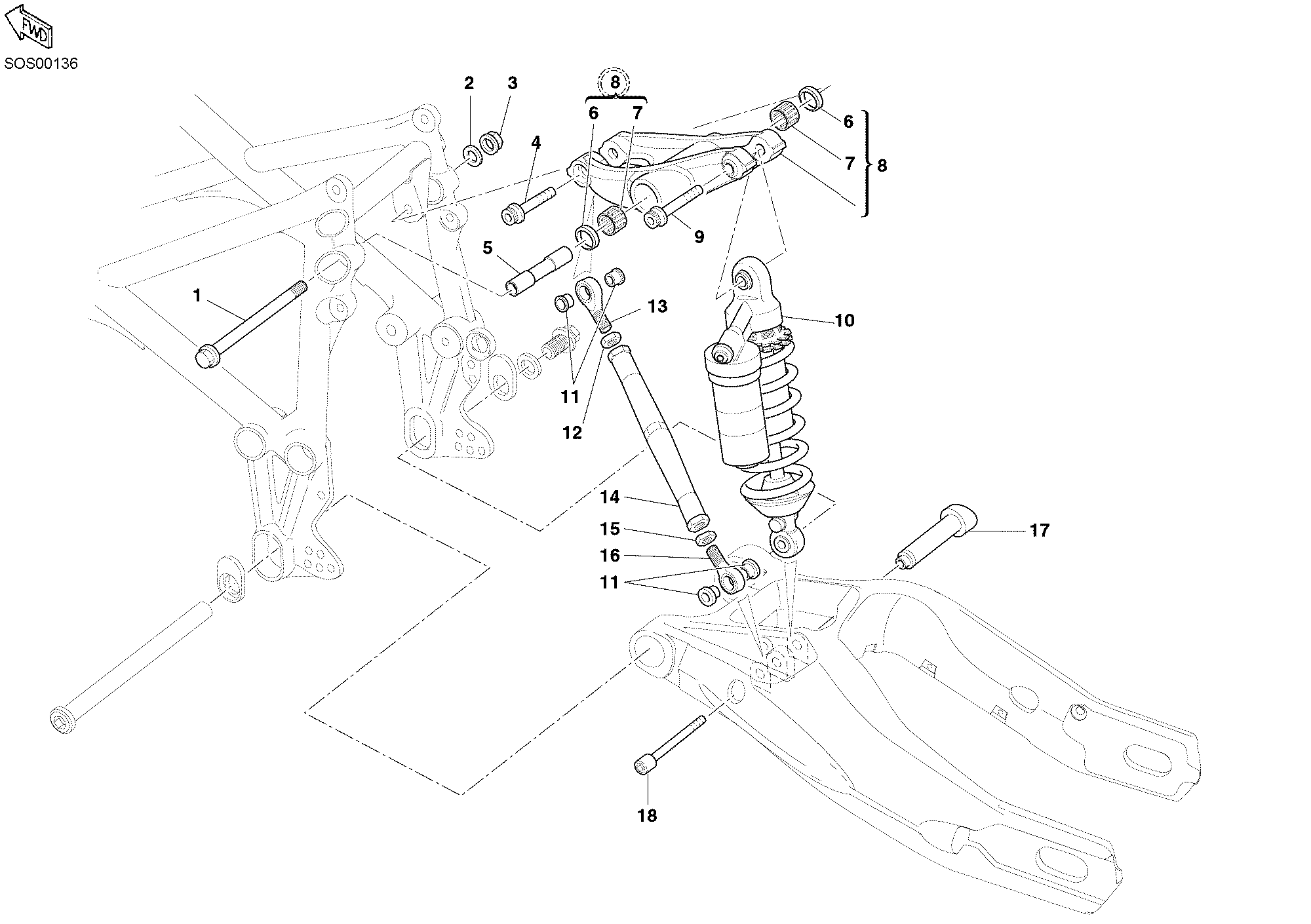

19 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 77250271AB | Vis | 1 |
| 2 | 002337153 | Rondelle 10,3X18X1 | 1 |
| 3 | 74840371AB | Écrou M10X1.25X10 | 1 |
| 4 | 77159378B | Vis tceif M10X50X1.25 | 1 |
| 5 | 71510031A | Entretoise | 1 |
| 6 | 93040111A | Bague D'Etancheite | 2 |
| 7 | 70140041A | Roulement à aiguilles | 2 |
| 8 | 37220041A | Ensemble culbuteur | 1 |
| 9 | 77159388B | Vis tceif M10X50X1.25 | 1 |
| 10 | 36520501A | Amortisseur arrière | 1 |
| 10 | 36520501B | Amortisseur arrière | 1 |
| 11 | 71010251A | Entretoise | 4 |
| 12 | 75010211A | Écrou M12X1 | 1 |
| 13 | 764010010 | Joint à rotule | 1 |
| 14 | 87510731A | Bielle suspension arrière | 1 |
| 15 | 75010221A | Écrou M12X1 | 1 |
| 16 | 764010009 | Joint à rotule | 1 |
| 17 | 75011121A | Entretoise | 1 |
| 18 | 77110161A | Vis | 1 |
