Pincez pour zoomer · touchez une pièce

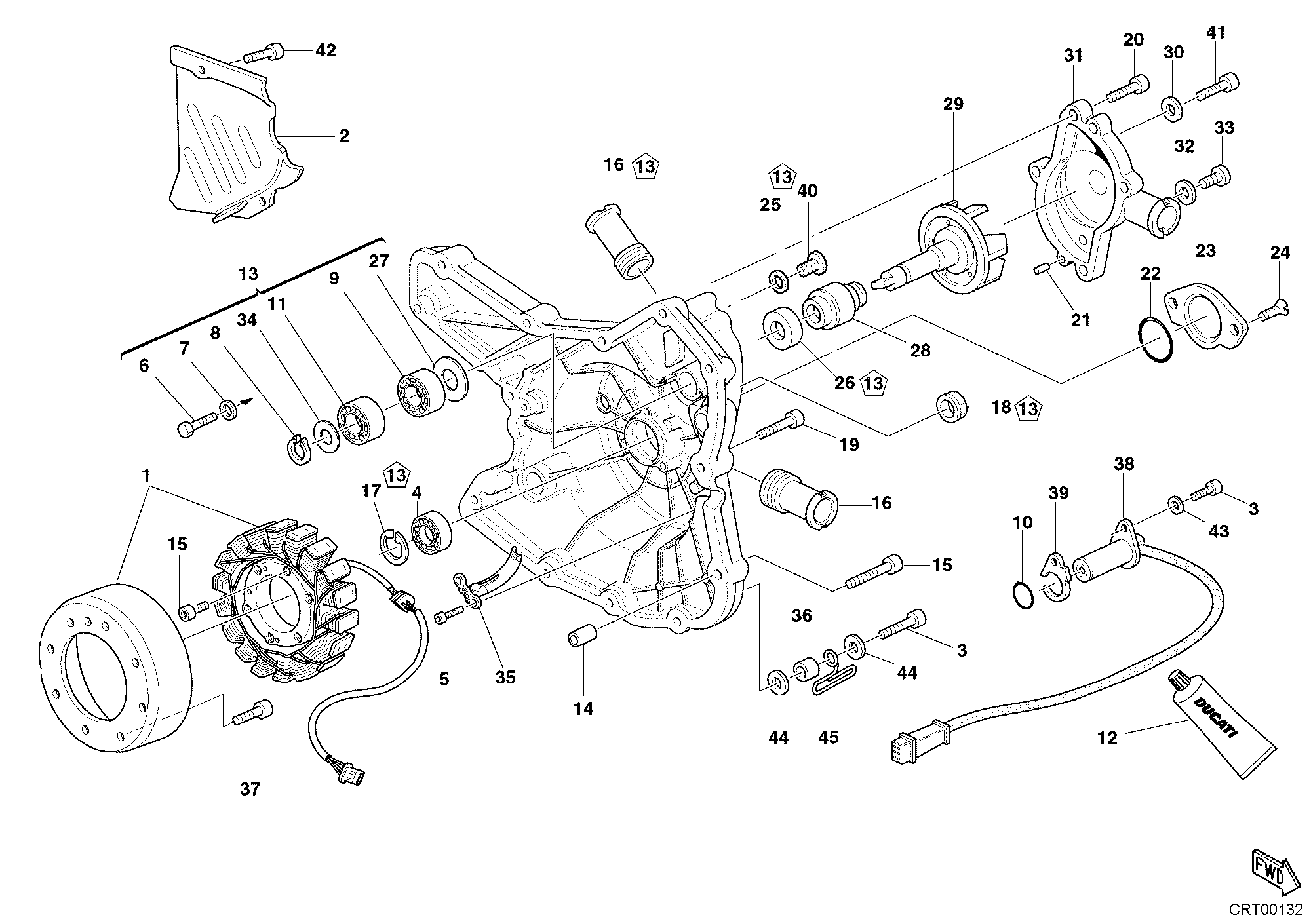

47 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 26420172A | Alternateur denso | 1 |
| 2 | 24710831A | Couvercle pignon chaîne | 1 |
| 3 | 60N107335 | Vis tcei M6X1.00X16 | 1 |
| 4 | 70250081A | Roulement à billes 6003 tn9 C3 | 1 |
| 5 | 77150642B | Vis tcei M6X1.00X14 | 2 |
| 6 | 60N101079 | Vis te M6X1.00X16 | 2 |
| 7 | 46230038A | Rondelle | 2 |
| 8 | 88450111A | Circlip | 1 |
| 9 | 70240102A | Roulement | 1 |
| 10 | 88640031A | Joint torique | 1 |
| 11 | 70240091A | Roulement à billes 6000 | 1 |
| 12 | 942470014 | Colle liquide | 1 |
| 13 | 24220541A | Couvercle alternateur | 1 |
| 14 | 040049240 | Goujon de référence | 2 |
| 15 | 60N102511 | Vis tcei M6X1.00X30 | 6 |
| 16 | 66810013A | Goulotte pompe eau | 2 |
| 17 | 735033380 | Circlip | 1 |
| 18 | 937831524 | Bague D'Etancheite | 1 |
| 19 | 60N102510 | Vis tête hexagonale creuse M6X25 | 8 |
| 20 | 77150662B | Vis | 5 |
| 21 | 001152010 | Goujon de référence | 2 |
| 22 | 88640351A | Joint torique | 1 |
| 23 | 24710021BC | Couvercle | 1 |
| 24 | 77750492C | Vis | 2 |
| 25 | 85211201A | Joint aluminium | 1 |
| 26 | 93050051A | Tenue mecanique | 1 |
| 27 | 71311281B | Entretoise | 1 |
| 28 | 93050062B | Tenue mecanique | 1 |
| 29 | 25120081A | Couronne mobile pompe eau | 1 |
| 30 | 85250231A | Joint | 1 |
| 31 | 24721662A | Couvercle pompe eau | 1 |
| 32 | 42020010A | Joint en cuivre 11.9X8.2X2 | 1 |
| 33 | 78050011A | Bouchon | 1 |
| 34 | 85211141A | Rondelle 10X17X1.8 | 1 |
| 35 | 83012351A | Guide câble | 1 |
| 36 | 71312411A | Entretoise 6,2X10X7 | 1 |
| 37 | 77940751A | Vis tcce M6X25 | 8 |
| 38 | 55240201A | Capteur phase et tours | 1 |
| 39 | 78810761A | Joint capteur 0,6 mm | 2 |
| 39 | 78810761AA | Joint capteur 0,8 mm | 1 |
| 39 | 78810761AB | Joint capteur 1.0 mm | 1 |
| 40 | 77911982A | Bouchon fileté M15X1 | 1 |
| 41 | 707006N01 | Vis M6X25 | 1 |
| 42 | 77150652BB | Vis tcei M6X16 | 2 |
| 43 | 85310031A | Rondelle elastique 6 mm | 1 |
| 44 | 85211761A | Rondelle 6.4X12.5X1.6 | 2 |
| 45 | 88110301A | Passe-Cable | 1 |
